Tutorial: iModela Creator PCB

Finalmente siamo all’ultima fase dell’incisione dell’iModela Creator PCB ossia la vera e propria incisione del PCB sulla basetta in rame.

iModela Creator PCB circuit

Anche se per adesso siamo riusciti solo con i sw della Roland ad ottenere questo risultato sono sicuro che la base sarà apprezzata da chi desidera utilizzare la piccola cnc per realizzare i propri circuiti in casa e magari da chi ha la possibilità di sperimentare altri metodi e sw da usare con l’iModela.

Una volta eseguito il piano puoi inserire la scheda da incidere all’interno dell’incavo ottenuto, e scegliere il bulino o utensile che intendi utilizzare per la lavorazione del tuo PCB:

iModela Creator PCB cutter

noterai che quello utilizzato è un bulino a 45°, l’unico a mia disposizione quando ho realizzato questo tutorial.

Incidi il tuo primo iModela Creator PCB

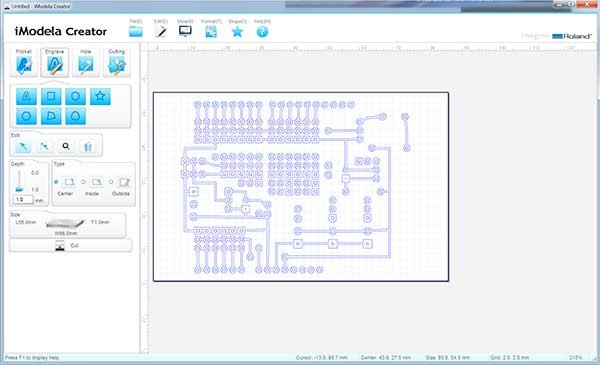

Apri il software iModela Creator e importa il PCB come descritto in questo articolo.

iModela Creator PCB schema

il passaggio successivo, molto importante, ti permette di definire il percorso della frasa al fine di realizzare il PCB:

  • Seleziona il tracciato PCB nell’area di disegno;
  • Imposta il valore “Inside” ( in italiano “Interno” )

vedrai che il disegno cambia ed il tracciato sembra contornato da una nuova linea indicante il percorso della fresa durante l’incisione.

iModela Creator PCB select inside

Passa a definire i parametri cliccando su “CUT”:

iModela Creator PCB cut parameter

Imposta:

  • Cutter: Pointed
  • Blade Diameter: 0.5
  • Material: Acrylic

Clicca quindi su Milling Parameters ed imposta i valori come riportati in figura:

iModela Creator PCB milling parameters

Non resta che eseguire le consuete operazioni di impostazioni degli assi X,Y e Z per consentire alla iModela Creator PCB di eseguire la corretta incisione del circuito che vuoi realizzare e dare il via al taglio:

Dopo il primo passaggio il PCB ha già una buona definizione:

iModela Creator PCB circuit end

e sei pronto per eseguire il secondo passaggio, al termine del quale il risultato è il seguente:

iModela Creator PCB circuit

Il tuo primo PCB con la iModela è pronto per la foratura che in un prossimo tutorial leggerai come eseguire.
