Tutorial: Cut PCB iModela Creator

Finalmente il tutorial sulla fase di taglio ( cut ) dei un PCB iModela Creator ossia usando i sw iModela Creator e iModela Controller

PCB iModela Controller setting

Il primo esperimento eseguito con l’amico Gianni al WeMake abbiamo voluto eseguirlo con il sw originale iModela Creator per renderci conto della modalità in cui fosse possibile incidere un PCB e controllare la Cnc senza fare danno.

In un prossimo futuro proveremo ad utilizzare i fab modules con linux ed incideremo un PCB partendo da zero.

Iniziamo con PCB iModela Creator

il primo passo è convertire il file eps in un file .ai, purtroppo questo passaggio non sono riuscito ad eseguirlo con un programma free ed ho dovuto chiedere ad un amico grafico di aprire il mio file eps e salvarmelo in versione Illustrator8 ( versioni successive non sono valide per iModela Creator )

Se vuoi sapere come puoi trasformare un file Fritzing/Pdf in un eps puoi leggere questo tutorial scritto la scorsa settimana: Tutorial: PCB iModela

Ora che hai il tuo file .ai in versione Illustrator 8 puoi aprire il sw iModela Creator:

PCB iModela Creator Open

ed in File trovi la voce Import con cui importare il tuo PCB.ai nel programma:

PCB iModela Creator import

al termine dell’importazione vedrai il tuo PCB nell’area di lavoro dell’iModela Creator:

PCB iModela Creator import filedevi impostare i parametri sulla barra di sinistra come in figura:

PCB iModela Creator setting

in particolare:

Engrave: specifica che non  deve oltrepassare la basetta ma solo procedere all’incisione superficiale;

Depth: imposta la profondità dell’incisione, nellesepio io ho lasciato 1 mm;

Type: definisci se la fresa deve passare al centro, rimanere interna o spostarsi all’esterno del tratto da incidere;

la schermata che segue ti serve per impostare i parametri di taglio:

PCB iModela Creator cut parameter

io ho selezionato i seguenti parametri:

PCB iModela Creator cut parametercut parameters

Come tipo di fresa seleziona Flat in quanto il tipo di bolino che userò è di questo tipo, nella realtà il primo test, per non rompere il bolino abbiamo usato una punta da 3mm, se usi il bolino oroginale da 45° imposta Flat e come diametro 0.5 mm.

Il tipo di materiale ho lasciato Acrylic ed anche i parametri successivi sono rimasti invariati.

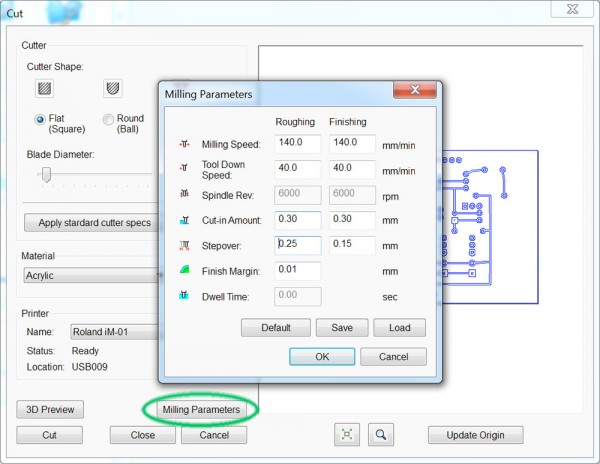

Clicca quindi su Milling Parameters, ti compare la seguente schermata:

PCB iModela Creator cut parameter milling

in cui sono riportati alcuni parametri di finitura per l’operazione di milling ( incisione ) del PCM iModela Creator, io ho variato solo la velocità portandola a 140 mm/min per entrambi i valori e la velocità di discesa dello strumento a 40mm/min come consigliato sul tutorial originale da cui ho preso spunto ( vedi primo articolo dul PCB iModela Creator ).

Clicca quindi su OK.

Avvia iModela Controller

Senza chiudere il sw iModela Creator, apri l’iModela Controller:

PCB iModela Controller open

e al termine della fase di inzializzazione vedrai la seguente schermata:

PCB iModela Controller setting

in cui puoi utilizzare le frecce X/Y e Z per posizionare la fresa in corrispondenza del punto di inizio del tuo PCB secondo l’origine impostata nel iModela Creator.

Premi quindi i tasti corrispondenti X/Y e Z sul lato destro dell’interfaccia “Set Origin System” in modo che questa posizione sia lo zero della fresa quando inizierà l’incisione.

Imposta la velocità di incisione/taglio ( Cutting Speed a 130% ) in modalità manuale e ritorna sull’iModela Creator per lanciare il lavoro di incisione del tuo PCB iModela:

PCB iModela Creator cut

ecco il primo video realizzato con Gianni:



Buona realizzazione del tuo primo PCB
