Centralina meteo arduino yùn

La centralina meteo arduino yùn è uno dei due progetti realizzati e presentati in occasione dell’arduino day 2014 a Milano.

centralina meteo arduino yùn componenti

Ho voluto realizzare questo progetto per mostrare la semplicità con cui puoi realizzare con arduino una stazione di rilevazione dati ed allo stesso tempo un progetto IOT ( Internet of Things )

Conto i realizzare altri interessanti progetti sulla scia della centralina meteo arduino yùn.

Arduino yùn

E’ oramai uscita da mesi ( settembre/ottobre 2013 ) e non c’è di certo bisogno di spiegare cosa sia, puoi cercare sul web “arduino yùn” per scoprire che è stata una delle schede della famiglia arduino meglio accolte da appassionati e makers di tutto il mondo.

centralina meteo arduino yùn core

Internet delle cose ( Internet of Things ) trova, a mio avviso, piena collaborazione in questa scheda ed anche un buon punto di partenza per tantissime applicazioni utili non solo al monitoraggio di ambienti ma in generale nella domotica.

Puoi leggere quanto ho scritto sull’arduino yùn in passato qui.

Materiale della centralina meteo arduino yùn

Per realizzare il progetto della centralina meteo arduino yùn puoi acquistare i seguenti componenti:

  • n.1 arduino yùn
  • n.1 protoshield arduino + headers
  • n.1 sensore DHT11
  • n.1 sensore SHT1x
  • n.1 scatola di derivazione da esterno IP66

C’è da fare qualche saldatura per collegare il DHT11 al pin 10 di Arduino yùn e il sensore SHT1x ai pin 11 e 12 dell’arduino yùn

centralina meteo arduino yun sensori

Cosa devo avere per realizzare a mia centralina meteo arduino

Per questo progetto è necessario aver letto ed installato l’interprete php in quanto lì’elaborazione della pagina che realizza i grafici l’ho scritta proprio in php.

Se non sai come installare l’interprete php sull’arduino yùn puoi leggere questo articolo in cui trovi le istruzioni per impostare correttamente il timezone.

L’operazione di configurazione del timezone è necessaria a php per elaborare correttamente le date e trattandosi di un progetto di centralina meteo arduino yùn le date e gli orari di rilevazione dei dati risultano fondamentali per la corretta riuscita del progetto stesso.

Cosa devo sapere sulla centralina ?

Nello sviluppo della centralina mi sono accorto di alcuni particolari a cui devi porre attenzione:

il primo punto riguarda una scelta progettuale che ha delle conseguenze importanti sul corretto funzionamento della centralina ossia la sincronizzazione della date e dell’ora in particolare sai di poter configurare la tua Arduino Yùn per creare una rete ad-hoc o per connettersi ad una rete WiFi esistente.

Primo caso:

dovrai tener conto dell’impossibilità per Linino di collegarsi ad un time server con cui sincronizzare l’ora e questo causerà il reset dell’ora all’ultima sincronizzazione eseguita in caso di mancanza di corrente.

Per meglio comprendere cosa accade: colleghi la tua centralina meteo arduino yùn all’alimentazione e imposti l’ora su linino ad esempio: 30/04/2014 14:30:00 e la centralina continua il log dei dati con la frequenza impostata fino a quando manca l’alimentazione e la centralina si spegne; alla riaccensione l’impostazione dell’ora sarà 30/04/2014 14:30:00 ossia l’ultima data/ora impostata manualmente ed i dati ripartiranno con quell’ora rendendo sfalsati i dati raccolti.

Secondo caso:

colleghi la centralina meteo arduino yùn alla tua rete WiFi dovrai verificare che dall’arduino yùn sia possibile raggiungere i time server a cui punta il file /etc/ntp.conf in modo che possa aggiornare date ed ora ogni intervallo prestabilito e sopratutto in caso di reset.

Devi considerare però che in questo caso la raggiungibilità della centralina non sarà più su di una rete ad-hoc ma dovrai utilizzare il tuo collegaento WiFi casalingo. Se sposti la centralina dovrai eseguire di nuovo la procedura di reset della WiFi e di riconfigurazione nella nuova rete.

Aspetto finale

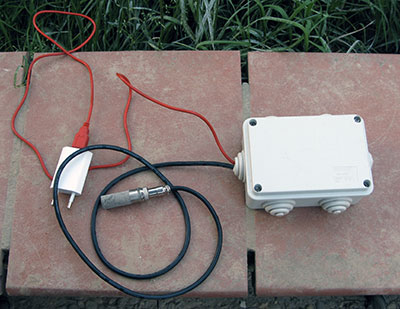

L’aspetto finale della tua centralina meteo arduino yùn dovrebbe essere questo:

centralina meteo arduino yun

Buona construzione !!!
