Fume Extractor v2 progettazione 3D

Fume Extractor v2 progettazione 3D forse non è il progetto che ti saresti aspettato di leggere nel periodo natalizio.

E’ vero in questo periodo di feste tutti i blogger, youtuber e influencer parlano di festa, di lucine colorate e canzoncine natalizie.

Io quest’anno ho deciso di pubblicare un articolo su un progetto senza lucine e  senza musica ma utile per tutti i tuoi progetti futuri, anche Natalizi, e che guarda alla sicurezza:

Fume Extractor v2

Si tratta di una rivisitazione, migliorata, del progetto di cui hai già letto circa due anni fa:

Fume extractor per saldatura

pubblicato l’80 gennaio al termine delle vacanze natalizie, probabilmente c’è un intrinseco collegamento psicologico tra le vacanze di Natale, i progetti natalizi ed il mio riprogettare un estrattore di fumi in questo periodo dell’anno 🙂

Passiamo al protagonista del progetto, il fume extractor v2 progettazione 3D, ossia la fase di progettazione dell’estrattore di fumi di saldatura, eseguita con fusion 360:

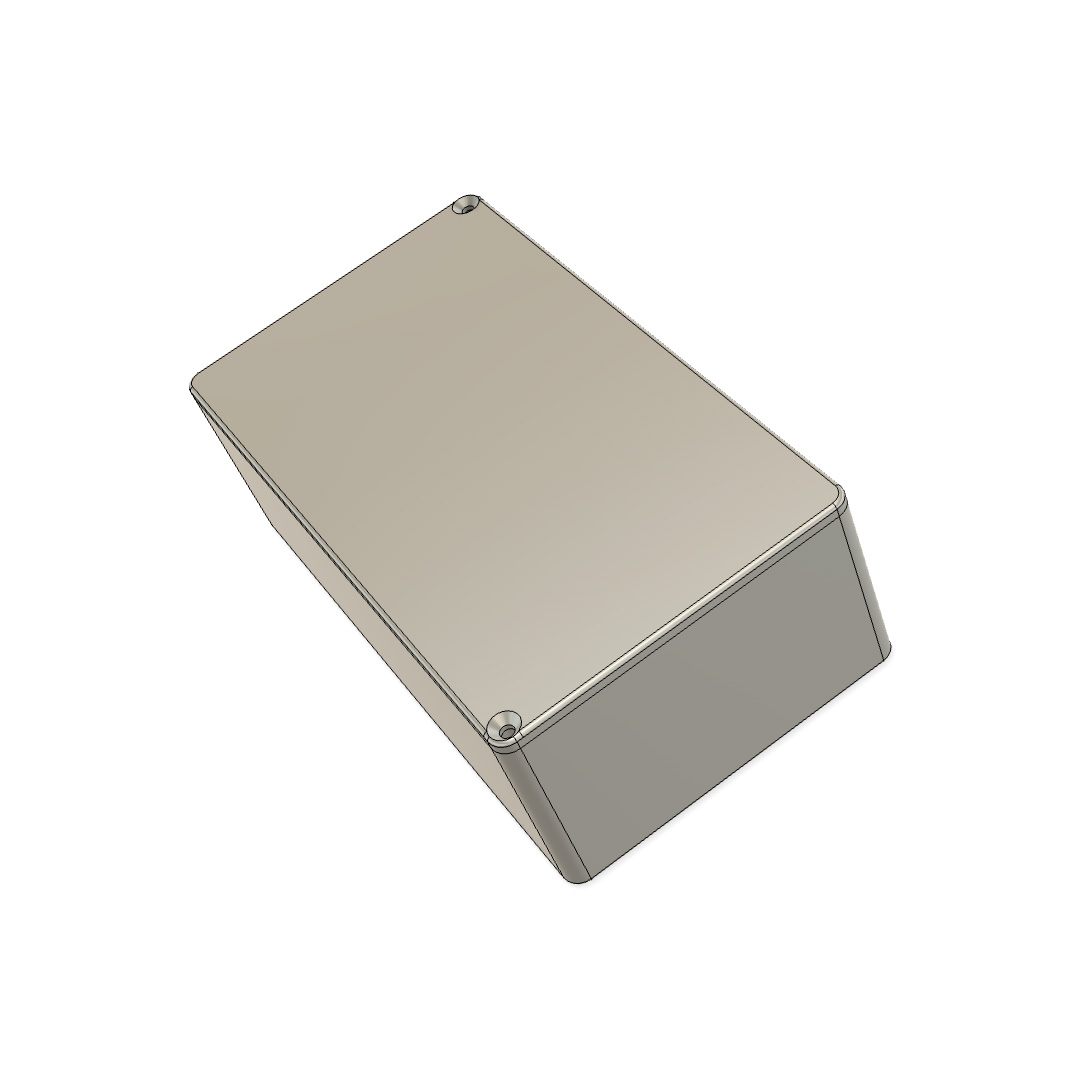

visto in questa prospettiva è solo un parellelepipedo che contiene qualsiasi cosa e che si può chiudere con delle viti.

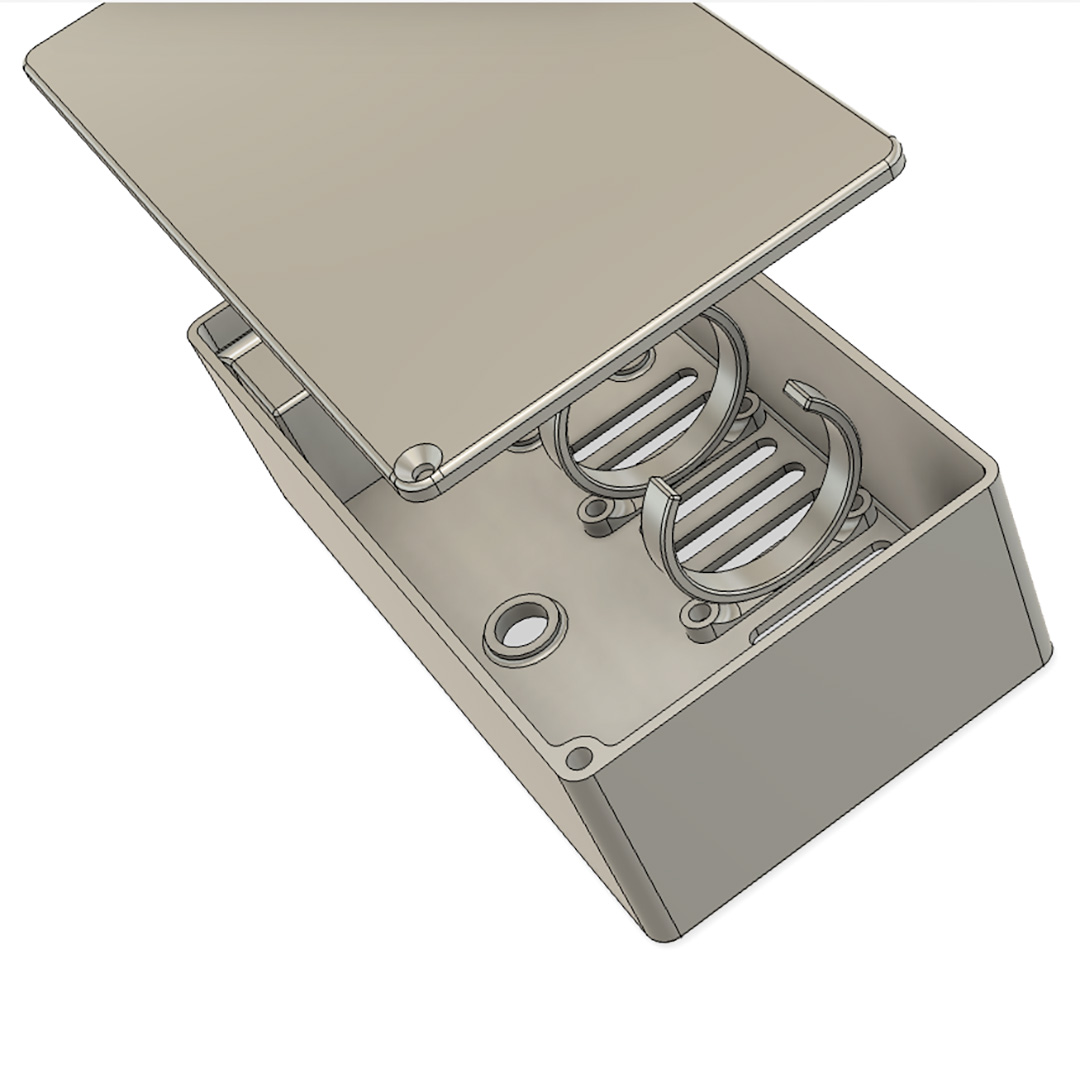

Aprendolo scopri che:

al suo interno ci sono diversi elementi e che gli spazi sono stati progettati per accogliere i materiali elencati nella sezione sotto, e ti serviranno alcune parti stampate in 3D:

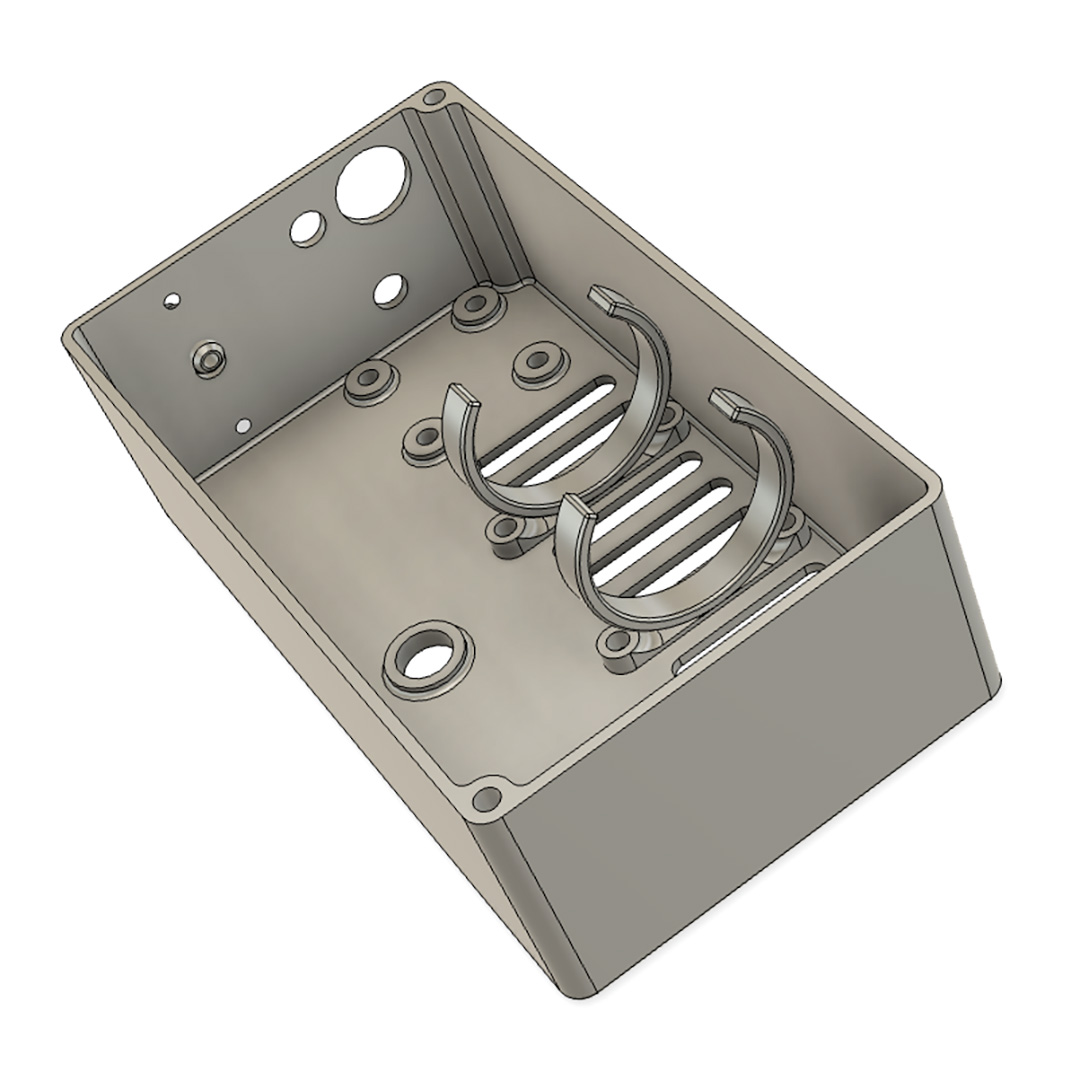

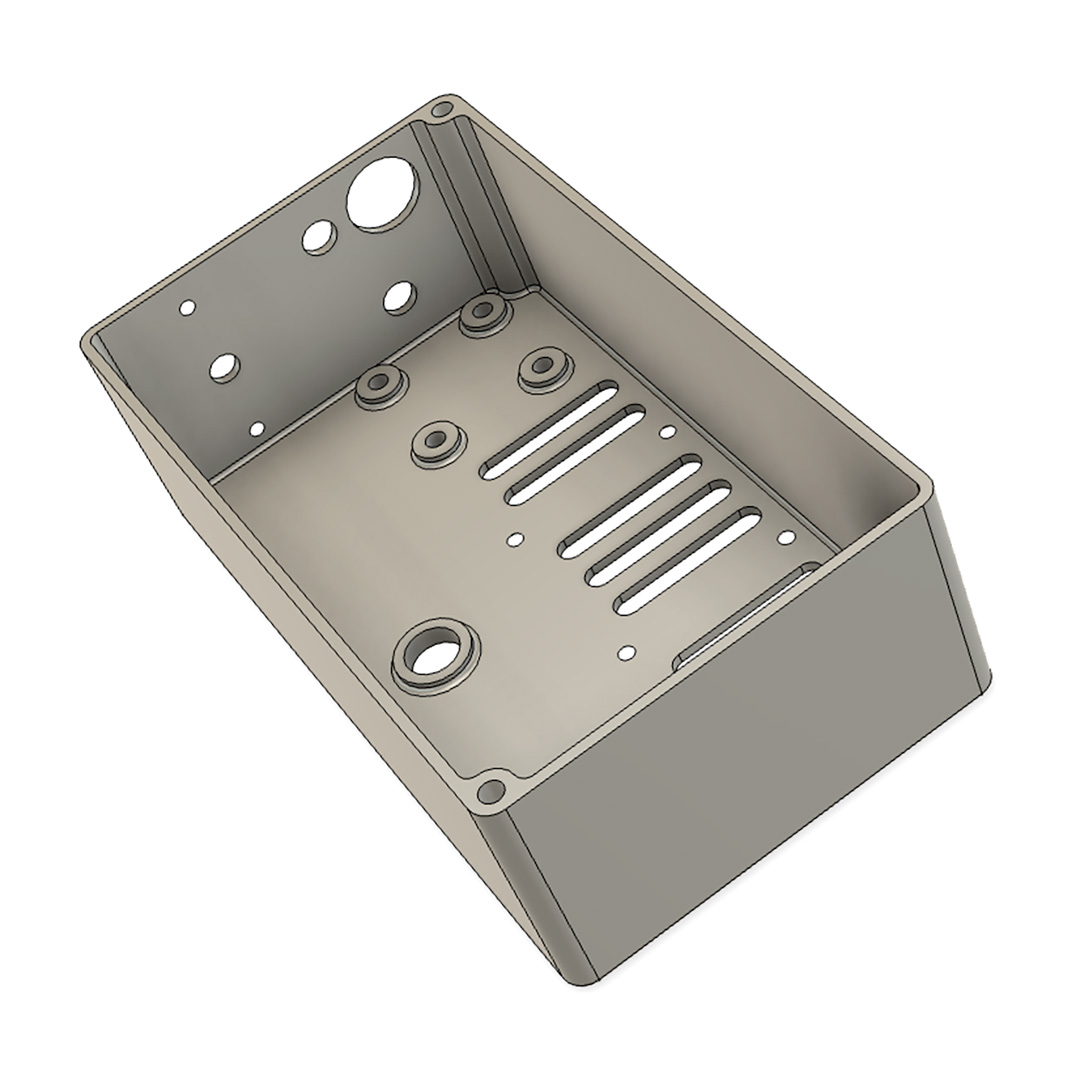

il box è la base in cui saranno montati i supporti per la pompa di aspirazione; tali supporti sono stati progettati per essere stampati in ABS in modo che la flessibilità del materiale aiuti a compensare le vibrazioni del motore:

al fianco dei quali trovi anche il foro in cui inserire il tubo di uscita dell’aria oramai filtrata.

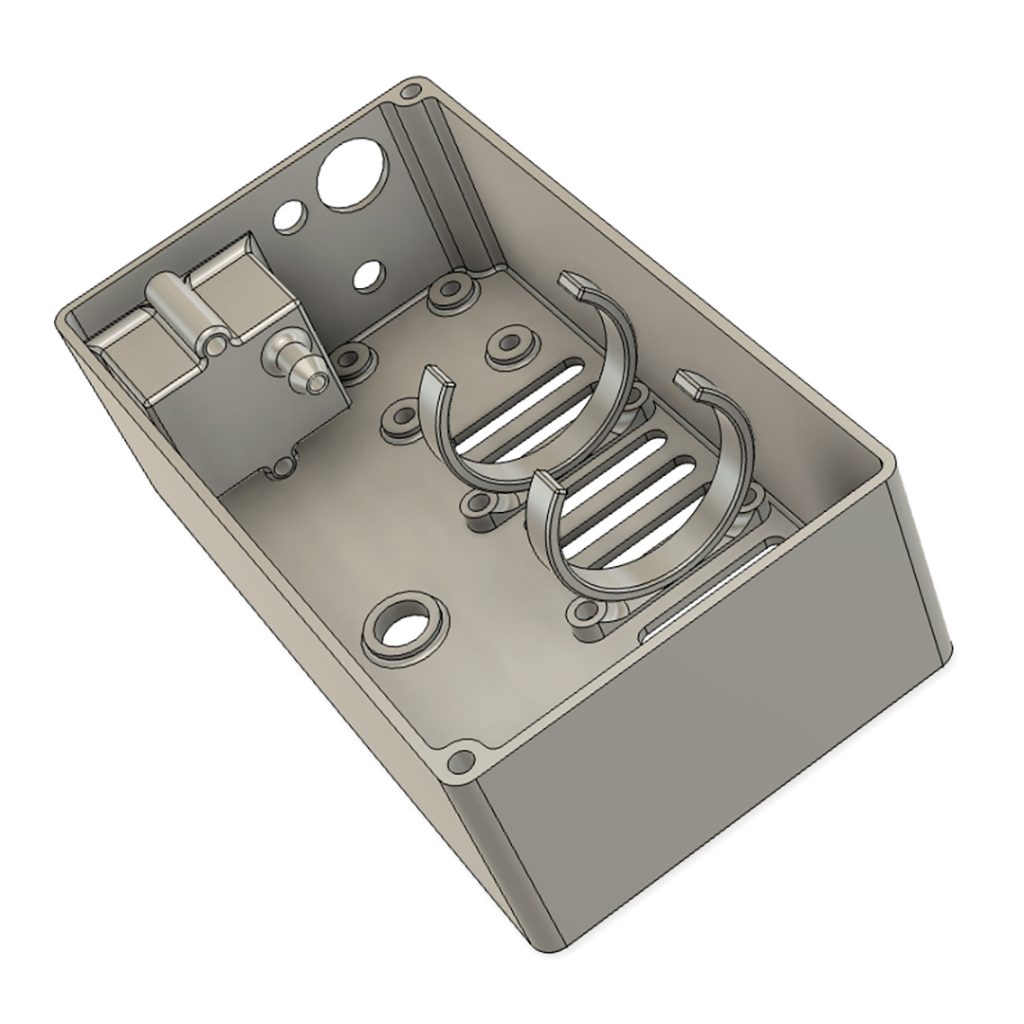

Il filtro è uno degli elementi davvero interessanti in questo progetto, oltre ad essere il componente che rende sicuro, per la tua salute, il tuo lavoro di saldatura:

per accogliere il filtro ai carboni ho pensato di realizzare un cubo avvitato alla struttura e dotato di due attacchi per l’aspirazione: il primo dall’esterno verso il filtro ed il secondo  dal filtro al motore di aspirazione fumi.

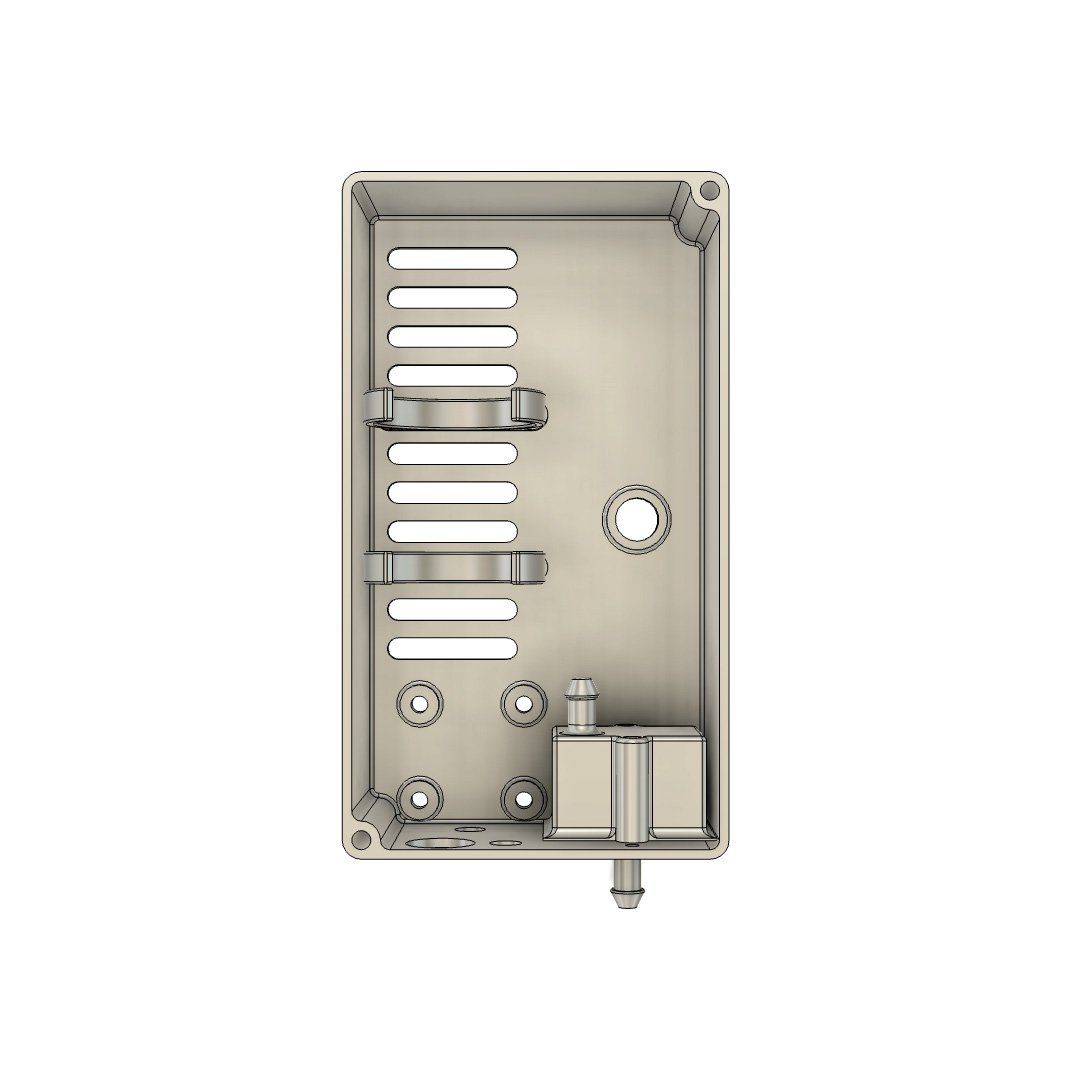

Vedendo il case dall’alto è più semplice comprenderne il funzionamento:

come avrai notato, nell’immagine sopra, il contenitore del filtro al carbone ha i due attacchi descritti prima.

I fori sul lato sinistro del contenitore per il filtro servono a fissare la parte elettronica del fume extractor v2 progettazione 3D ossia il regolatore di velocità a 12v ( vedi sezione materiali )

Materiali per costruirlo

le parti non in 3D che ti occorreranno per realizzare questo progetto sono:

• n. 1 motore di aspirazione fumi ( https://futuranet.it/prodotto/pompa-per-il-vuoto-12-vdc/?srsltid=AfmBOopJC-TZ7AIMWz2aSm6f7ZCqhL58JEMair2gx-J1uTGvyyYv1clW );
• n. 1 regolatore di velocità 12v ( https://amzn.to/4qsCUSu );
• n. 1 attacco 2.5mm per alimentazione ( https://amzn.to/45pmGBc );
• n. 1 pulsante di accenzione da pannello ( https://amzn.to/4pYa6kW );
• n. 1 filtro al carbone ( https://amzn.to/3MRb1or );
• n.1 tubo di gomma ( https://amzn.to/44KFM4G );

ti ho riportato i link, alcuni sponsorizzati, del materiale che ho acquistato per il mio progetto in modo che tu possa acquistarli con la sicurezza che siano adatti alla corretta riuscita del fume extractor v2.

Nei prossimi articoli ti mostro come assemblare il progetto, per adesso puoi trovare i file 3D da spampare qui.
