Fume extractor v2 montaggio

Fume extractor v2 montaggio ti mostra come realizzare l’assemblaggio del progetto sia dal punto di vista elettronico sia dal punto di vista maker:

Ti consiglio di leggere il precedente articolo dedicato a questo progetto per comprendere le parti in stampa 3D di cui avrai bisogno.

Ti riporto la lista dei materiali come già descritti in precedenza:

• n. 1 motore di aspirazione fumi ( https://futuranet.it/prodotto/pompa-per-il-vuoto-12-vdc/?srsltid=AfmBOopJC-TZ7AIMWz2aSm6f7ZCqhL58JEMair2gx-J1uTGvyyYv1clW );
• n. 1 regolatore di velocità 12v ( https://amzn.to/4qsCUSu );
• n. 1 attacco 2.5mm per alimentazione ( https://amzn.to/45pmGBc );
• n. 1 pulsante di accenzione da pannello ( https://amzn.to/4pYa6kW );
• n. 1 filtro al carbone ( https://amzn.to/3MRb1or );
• n.1 tubo di gomma ( https://amzn.to/44KFM4G );

In questo articolo vedrai come realizzare i collegamenti elettronici ed il montaggio pratico.

Oltre alla lista dei materiali già vista ti serviranno per il montaggio anche 8 inserti in ottone da M3x4mm come questi (  https://amzn.to/49pkvQC )

Se ti occorresse tutto il kit per montare inserti di questo tipo puoi acquistare il seguente ( https://amzn.to/49dlQc3 )

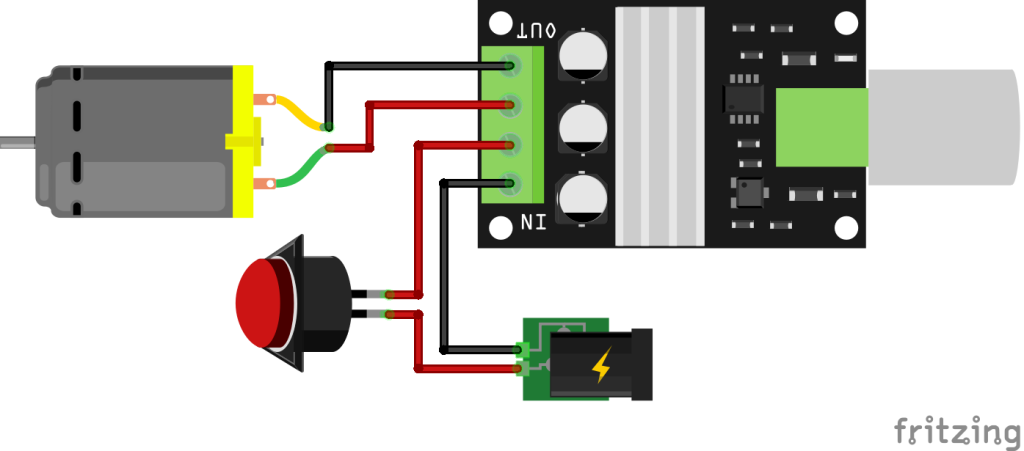

Schema del fume extractor v2 montaggio

lo schema elettronico del fume extractor v2 non è complicato:

l’utilizzo del regolatore di velocità ( anche se il modello rappresentato è differente da quello realmente utilizzato )  ti permette di connettere tutti i fili con l’uso di un giravite in modo facile e veloce.

Le uniche saldature saranno tra il connettore di ingresso dell’alimentazione ed il pulsante oltre ai due cavi che alimentano il motore.

Il Fume extractor v2 montaggio

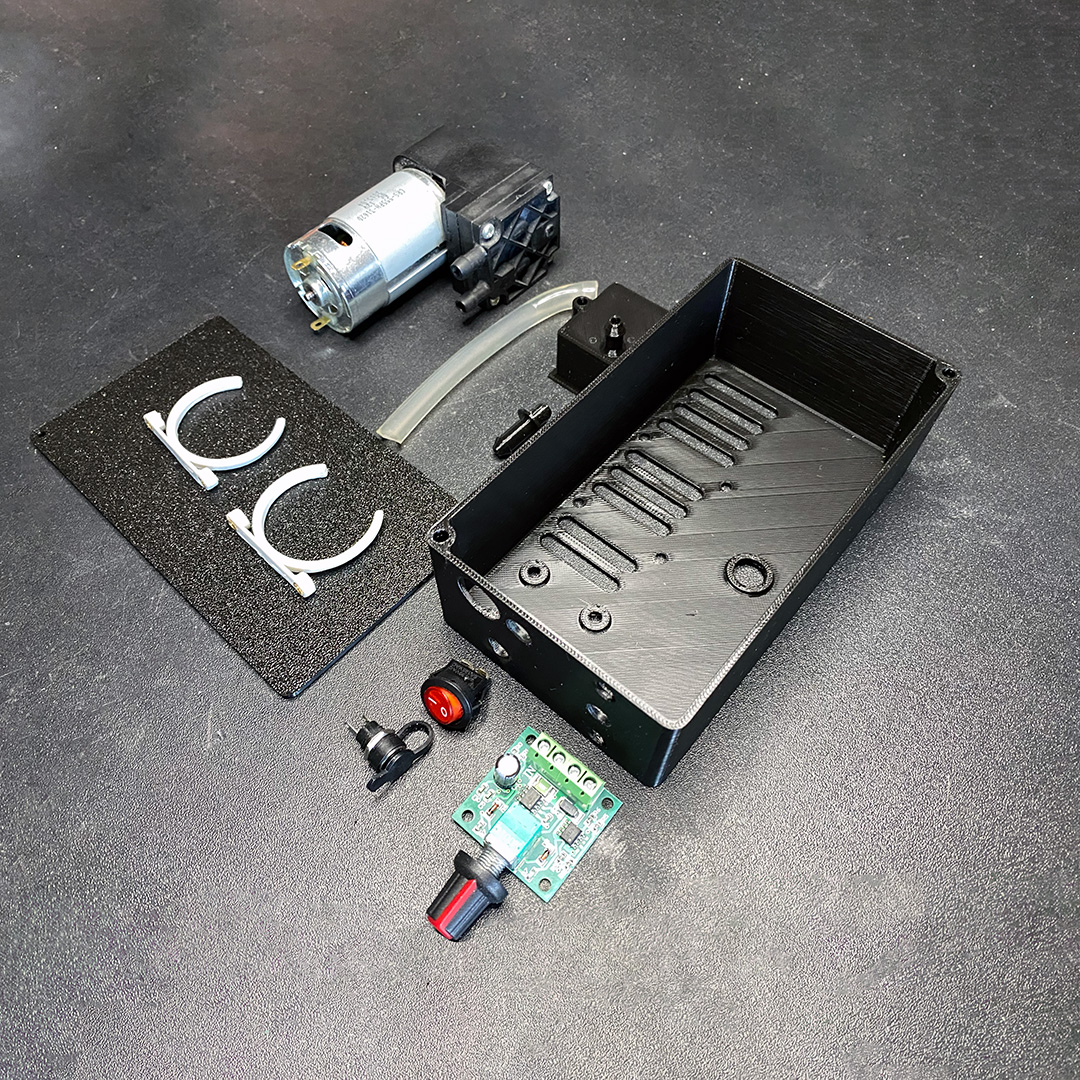

Prima di iniziare ad assemblare il tuo fume extractor v2 confronta il materiale in tuo possesso con la foto:

e verifica di avere sia tutte le parti stampate in 3D sia tutti i componenti elencati nella lista materiali.

I file per la stampa 3D li trovi condivisi su thingiverse.

La lista delle parti in 3D è la seguente:

• n.1 base contenitore;
• n.1 coperchio del case;
• n.1 box per il filtro;
• n.1 connettore per il tubo esterno;
• n.2 supporti in ABS per il motore;

Dopo aver controllato di possedere tutte le parti puoi iniziare il montaggio:

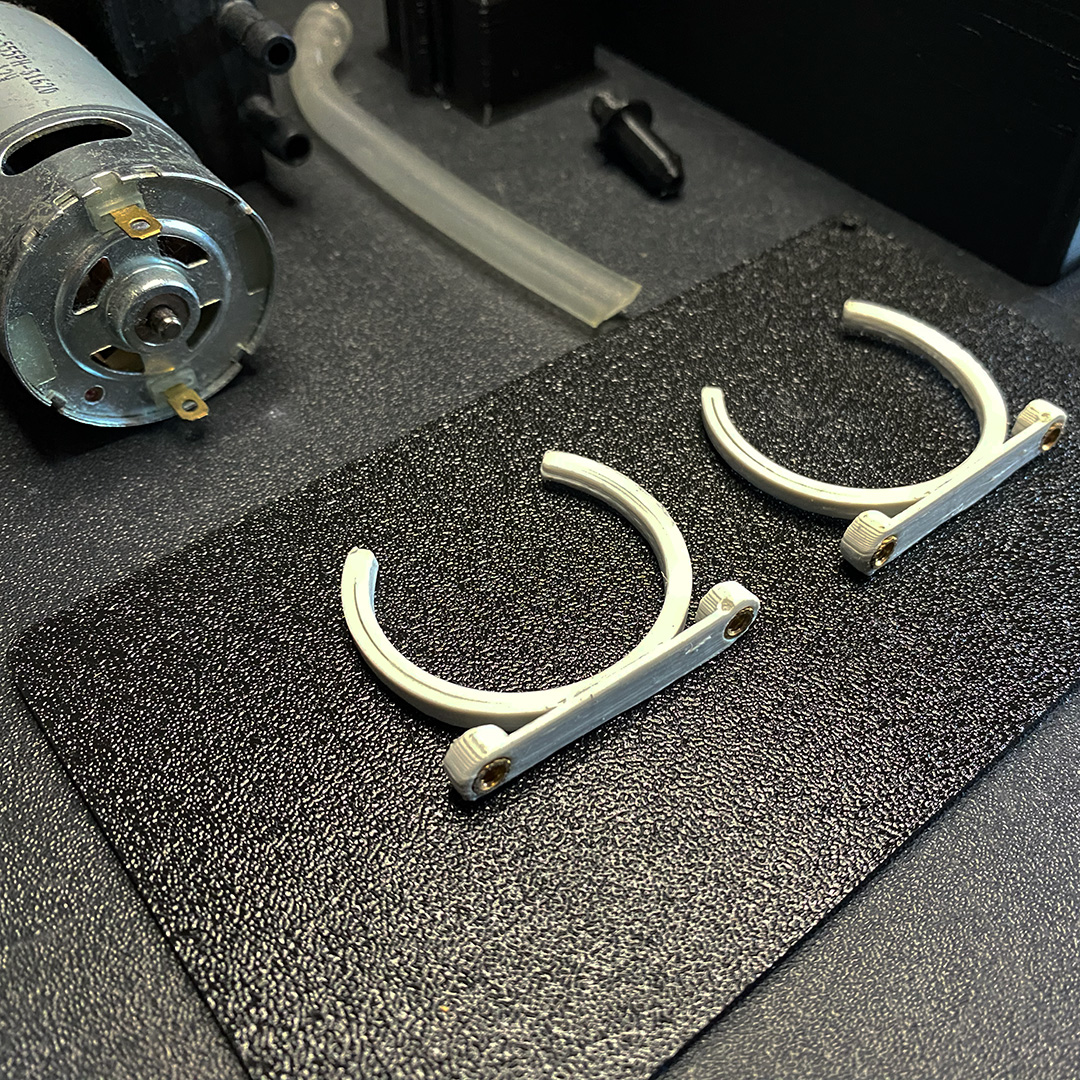

Iniziainserendo gli insterti in ottone sia nei due supporti in ABS che sosterranno il motore di aspirazione  sia nella  base  del  case:

sia nel cubo che ospita il filtro ai carboni attivi.

Assembla nell’ordine:

1. il filtro con i carboni attivi;
2. il regolatore di velocità;
3. i supporti per il motore;
4. il tubo di uscita al motore;
5. il motore nel case;
6. il tubo di aspirazione verso il filtro;
7. i collegamenti elettrici tra motore e regolatore;
8. i collegamenti tra il regolatore, l’interruttore ed il connettore di alimentazione;
9. incolla il connettore stampato in 3D sulla parte frontale a cui collegare il tubo del saldatore;

Per aiutarti in questa fase del motaggio ho realizzato un video.

Video per la realizzazione del Fume extractor v2 montaggio

Anche se abbastanza semplice il montaggio del fume extractor v2 puoi seguire questo video che ti giuda nella realizzazione:

passo – passo del fume extractor v2 partendo dall’inserimento degli inserti in ottone e proseguendo con le connessione della parte elettronica e del motore.

Infine il test con un saldatore dotato di punta aspirafumi.
