Fume extractor per saldatura

Fume extractor per saldatura apre gli articoli del 2024 dopo le festività.

oramai più di un anno fa, nell’estate del 2022, hai letto del progetto Desktop Fan 80mm il cui scopo è stato riciclare una vecchia ventola da 80mm ( 8cm ) per computer facendola diventare un ventilatore da scrivania.

Si nel 2022 la temperatura era decisamente elevata 😀

Qualche mese fa ho deciso di convertire, senza perdere le funzionalità di allora, il progetto in uno strumento utile e salutare: Fume extractor per saldatura o estrattore di fumi per saldatura.

Online ci sono moltissimi progetti, in tanti hanno realizzato la propria versione ed allora perché non disegnare le componenti mancanti in fusion 360 e convertire il progetto ?

Disegni 3D del fume extractor per saldatura

il primo passo è stato riprendere il progetto in fusion 360 ed aggiungere un box per contenere il filtro per estrazione dei fumi.

Partendo dalla base che già conosci:

ho disegnato prima il nuovo contenitore con la grata di copertura:

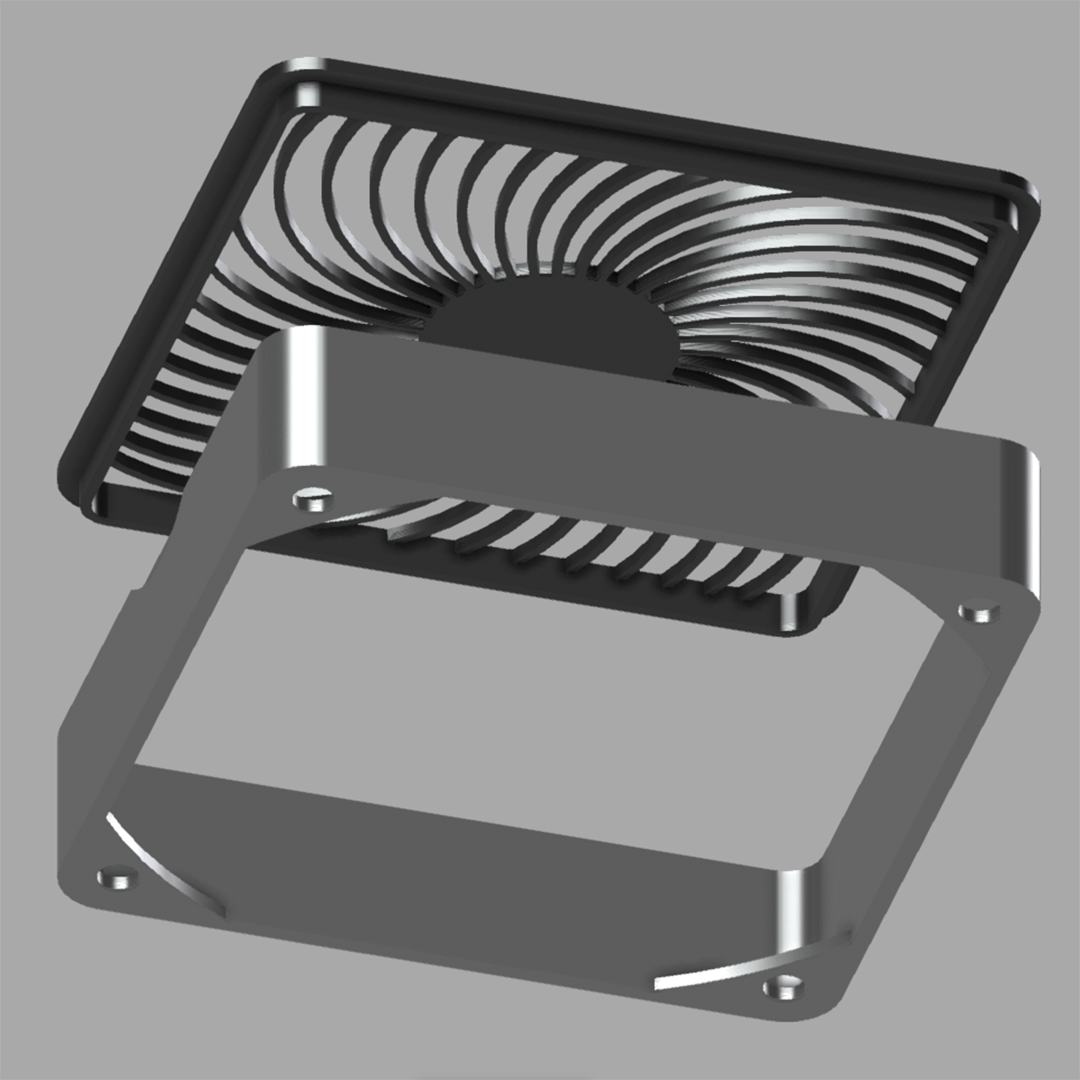

qui in versione esplosa nelle sue due componenti:

e testare, già in Fusion 360, che il progetto potesse funzionare, quindi passare al montaggio.

Montaggio dell’estrattore di fumi

Prima di montarlo ho dovuto smontare il Desktop Fan 80mm per poter aggiungere le nuove parti:

ho quindi stampato le nuove componenti:

tra le quali avrai notato anche il nuovo supporto per il dc-dc step-up di cui ti pascio il link nei materiali necessari.

Materiali necessari

l’elenco dei materiali è abbastanza invariato rispetto all’articolo originale, di cui ti riporto la lista:

n. 1 step up
n. 1 usb cable
n. 4 screws M4x35mm
n. 4 nuts M4
n. 1 screw M5x50
n. 1 nut M5

gli unici componenti aggiunti e/o sostituiti sono:

n. 1 step up con micro usb incorporato
n.1 fogli ai carboni attivi

il primo sostituisce la precedente versione del convertitore step up da 5v a 12v necessari alla ventola ed il secondo serve ad eseguire il filtro dei fumi quando sono aspirati.

Montaggio del fume extractor per saldatura

il montaggio del fume extractor per saldatura è semplice e non richiede particolati abilità, ho realizzato un video in cui puoi seguire tutti i passaggi e vedere anche il progetto in funzione:

ho aggiunto nel video le parti di progetto in fusion 360 dove vedi meglio come i diversi componenti sono da assemblare.
