Tutorial: RTC Shield con DS1307

Per realizzare la centralina del tuo impianto di irrigazione, vedi articolo sulla prima parte, ti serve conoscere l’ora.

RTC shield

In aiuto ti viene una shield, e quando mai non ne esiste una ad hoc per il tuo progetto 🙂

Io ho acquistato la RTC Shield da robot-domestici e fatto i primi test in funzione del progetto finale.

Montaggio

La shield RTC è venduta in Kit

RTC Shield

quindi prima di utilizzarla procurati un saldatore e dello stagno per assemblarla, non è difficile i componenti sono molto distanti tra loro ed il DS1307 è montato su uno zoccoletto a 8 pin che rende facile la saldatura senza compromettere l’integrato.

Come sempre il consiglio è di partire dai componenti più bassi per salire man mano che monti il tuo kit, parti dalle resistenze, 3 in tutto:

RTC shield resistenze

quindi salda il condensatore ceramico, l’unico denominato C1, l’atro è un condensatore elettrolitico ed è più alto:

RTC shield condensatore C1

salda il quarzo, è il secondo componente per ordine di importanza e come dalla serigrafia il mio consiglio è di montarlo orizzontale per rendere il circuito più basso:

RTC shield quarzo Q1

ora puoi montare lo zoccolo che ospiterà il processore:

RTC shield zoccolo processore

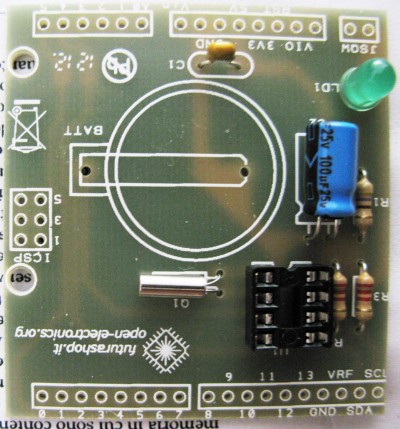

ed a seguire il condensatore elettrolitico ed il led, facendo attenzione alla polarità di entrambi:

RTC shield condensatore C2 e led

posiziona e salda il portabatteria per la CR2032, contenuta nella confezione:

RTC shield portabatteria CR2032

salda il jumper JSQW che ti consente di scegliere se inviare ad arduino il clock del DS1307 sul piedino A3 o lasciare che la shield non comunichi questa informazione ad Arduino, dipenderà da progetto a progetto:

RTC shield jumper JSQW

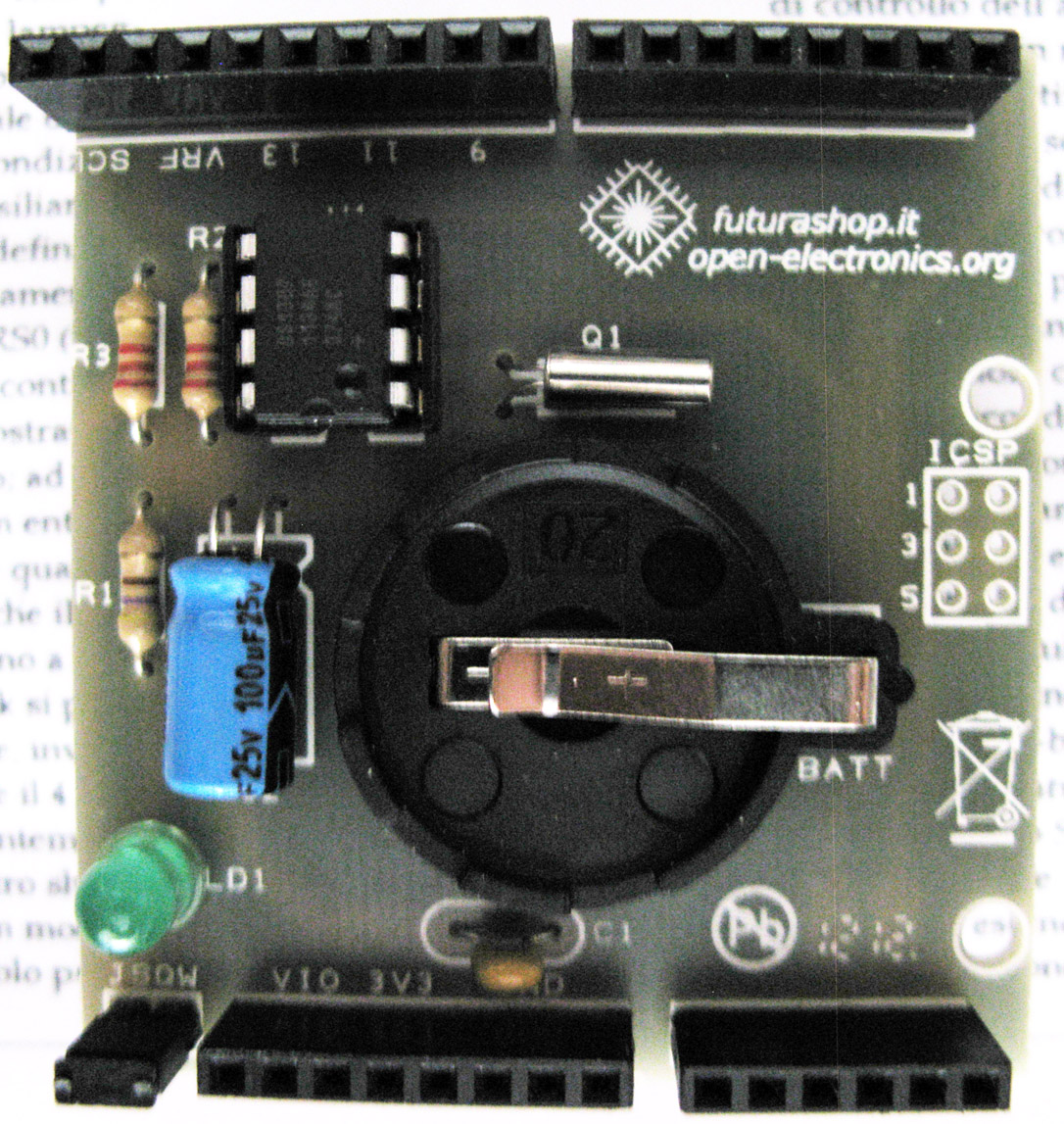

infine salda i connettori per inserire la shield su Arduino:

RTC shield pin per arduino

Nella confezione sono presenti più connettori:

  • 3 connettori da 8 pin
  • 1 connettore da 10 pin
  • 1 connettore da 6 pin

a cosa servono?

il connettore da 6 pin va in corrispondenza dei pin analogici, A0-A5, di Arduino; un connettore da 8 pin devi saldarlo in corrispondenza dei pin Vin, GND, GND, 5v, 3v3 e RST di Arduino ed un’altro connettore da 8 pin devi saldarlo in corrispondenza dei primi 8 pin digitali di arduino, 0-7.

I connettori da 8 e 10 sono alternativi, ossia dipende dalla scheda Arduino a cui devi collegare lo shield: se utilizzerai una Arduino Rev 3 devi usare il connettore da 10pin in corrispondenza dei pin digitali 8-13 e successivi GND, AREF, SDA ed SCL in quanto questa versione ha 2 pin in più corrispondenti proprio alle uscite SDA ed SCL che permettono alla shield di comunicare con Arduino mediante I2C collegati su questi pin. Nelle versioni precedenti alla Rev3 ( rev 2 o inferiore, duemilanove, ecc… ) questi 2 pin mancano e devi saldare il connettore da 8 pin in corrispondenza dei pin digitali 8-13 e successivi.

Terminato l’assemblaggio puoi inserire la CR2032 nell’apposito portapila.

Il costruttore della shield indica in 5/6 anni l’autonomia della pila.

Libreria

per funzionare la shield ha bisogno della liberia RTClib.h che puoi scaricare in versione modificata per questa shield a questo link

Potresti anche decidere di non utilizzare la libreria RTClib ma in tal caso dovrai scriverti tutte le righe di codice necessarie a comunicare con il DS1307 attraverso il protocollo I2C e la libreria Wire.h.

Sketch

Come primo test ho utilizzato quello fornito con la libreria stessa, Examples -> RTClib -> DS1307 che ti propongo:

// Date and time functions using a DS1307 RTC connected via I2C and Wire lib

#include <Wire.h>
#include "RTClib.h"

RTC_DS1307 RTC;

void setup () {
    Serial.begin(57600);
    Wire.begin();
    RTC.begin();
	RTC.sqw(1);		//0 Led off - 1 Freq 1Hz - 2 Freq 4096kHz - 3 Freq 8192kHz - 4 Freq 32768kHz
  if (! RTC.isrunning()) {
    Serial.println("RTC is NOT running!");
    // following line sets the RTC to the date & time this sketch was compiled
    //RTC.adjust(DateTime(__DATE__, __TIME__));
  }
}

void loop () {
    DateTime now = RTC.now();

    Serial.print(now.year(), DEC);
    Serial.print('/');
    Serial.print(now.month(), DEC);
    Serial.print('/');
    Serial.print(now.day(), DEC);
    Serial.print(' ');
    Serial.print(now.hour(), DEC);
    Serial.print(':');
    Serial.print(now.minute(), DEC);
    Serial.print(':');
    Serial.print(now.second(), DEC);
    Serial.println();

    Serial.print(" since midnight 1/1/1970 = ");
    Serial.print(now.unixtime());
    Serial.print("s = ");
    Serial.print(now.unixtime() / 86400L);
    Serial.println("d");

    // calculate a date which is 7 days and 30 seconds into the future
    DateTime future (now.unixtime() + 7 * 86400L + 30);

    Serial.print(" now + 7d + 30s: ");
    Serial.print(future.year(), DEC);
    Serial.print('/');
    Serial.print(future.month(), DEC);
    Serial.print('/');
    Serial.print(future.day(), DEC);
    Serial.print(' ');
    Serial.print(future.hour(), DEC);
    Serial.print(':');
    Serial.print(future.minute(), DEC);
    Serial.print(':');
    Serial.print(future.second(), DEC);
    Serial.println();

    Serial.println();
    delay(3000);
}

avrai notato che la linea 16 è commentata nello sketch sopra mentre nell’esempio fornito no, vedrai a breve a cosa serve e perchè l’ho fatto.

linea 03: includi la liberia Wire.h necessaria alla comunicazione su I2C;

linea 04: includi la RTClib.h di cui hai già letto le caratteristiche e che ti aiuta nella scrittura del codice del tuo progetto;

linea 06: crea l’oggetto RTC di tipo RTC_DS1307;

linea 09: inizializza la comunicazione seriale, sulla quale vedrai riportato data e orario;

linea 10: inizializza la clase Wire con il metodo begin(), la classe Wire serve alla RTClib per la comunicazione I2C;

linea 11: inizializza l’oggetto RTC con il metodo begin();

linea 12: il metodo utilizzato è valido solo per la RTClib modificata e per questo sketch, il suo utilizzo consente di definire la frequenza di lampeggio del led secondo le impostazioni riportate anche nello sketch:

  • 0 led spento
  • 1 led che lampeggia con frequenza di 1Hz
  • 2 led che lampeggia con frequenza di 4096kHz
  • 3 led che lampeggia con frequenza di 8192kHz
  • 4 led che lampeggia con frequenza di 32768kHz

nello sketch è impostato a 1 in quanto la frequenza di 1Hz corrisponde ad un lampeggio ogni secondo;

linea 13: la condizione verifica che l’RTC sia impostato, essendo negata ( ! ) le istruzioni presenti tra le parentesi graffe vengono eseguite solo se l’RTC non è in funzione, cosa che si verifica solo alla prima accensione o in seguito al reset del DS1307, essendoci la batteria tampone anche se il circuito resta senza alimentazione l’RTC continua a mantenere l’ora esatta.

linea 14: scrivi sul monitor seriale che si è verificata la condizione di mancato funzionamento dell’RTC;

linea 16: questa linea, come detto sopra,  la puoi commentare al primo avvio se sei curioso di vedere a che data è impostato il DS1307 alla prima accensione, infatti questa linea di codice utilizza il metodo adjust( date, time ) dell’oggetto RTC per impostare la data e l’ora corrente. Utilizzata con le variabili di ambiente __DATE__  e  __TIME__ al momento della compilazione queste due variabili vengono sostituite dall’IDE con la data e l’ora corrente impostate sul computer e passate ad Arduino in fase di upload, quindi il funzionamento dello sketch dice al DS1307 di impostare la data e l’ora inviate se non è presente una data ed ora.

Questo è quello che mi è apparso alla prima accensione:

RTC in modalità not running

Puoi a questo punto ricompilare lo sketch decommentando questa linea ed imposterai la data ed ora corrente sull’RTC:

RTC in modalità Time set

avrai notato che la freccia indica la data del mio computer e che questa corrisponde a quella impostata sul DS1307.

Ogni volta che vorrai impostare la data puoi utilizzare la funzione adjust(), se vuoi reimpostarla identica a quella del computer dovrai ricompilare ed uplodare lo skecth, solo in questa fase le variabili __DATE__ e __TIME__ assumono il valore di data e ora correnti.

linea 21: definisci una variabile now come istanza di tipo DateTime a cui assegni il valore ritornato dal metodo now() della libreria RTC;

linee 23-34: utilizzando i metodi messia a disposizione dall’istanza now puoi scrivere sul monitor seriale aaaa/mm/gg hh:mm:ss così come restituiti dall’RTC;

linee 36-40: sempre utilizzando i metodi offerti dall’istanza now puoi ottenere il numero di secondi passati dal 01/01/1970 e il suo valore in giorni;

linee 42-57: utilizzando le funzioni di DateTime puoi anche calcolare una data futura partendo da quella corrente, nell’esempio la data è 7 giorni e 30 secondi avanti;

linea 60: imposta un tempo di attesa di 3 secondi tra un ciclo di loop() ed il successivo;

Video

ho realizzato un semplice video in cui si vede il led lampeggiare alla frequenza di 1Hz, scandisce i secondi:

Buona scansione del tempo !!!

  • Questo sito ed i suoi contenuti è fornito "così com'è" e Mauro Alfieri non rilascia alcuna dichiarazione o garanzia di alcun tipo, esplicita o implicita, riguardo alla completezza, accuratezza, affidabilità, idoneità o disponibilità del sito o delle informazioni, prodotti, servizi o grafiche correlate contenute sul sito per qualsiasi scopo.
  • Ti chiedo di leggere e rispettare il regolamento del sito prima di utilizzarlo
  • Ti chiedo di leggere i Termini e Condizioni d'uso del sito prima di utilizzarlo
  • In qualità di Affiliato Amazon io ricevo un guadagno dagli acquisti idonei qualora siano presenti link al suddetto sito.

Permalink link a questo articolo: https://www.mauroalfieri.it/elettronica/tutorial-rtc-shield-con-ds1307.html

63 commenti

4 ping

Vai al modulo dei commenti

    • leonardo il 11 Agosto 2012 alle 14:52
    • Rispondi

    Bello! quanto l’hai pagato? quanto ci hai messo a saldarlo?

    1. Ciao Leonardo,
      Mi sembra 11,00 euro.
      Per montarlo dipende dalla tua esperienza io ci ho messo meno di un’ora sono pochi componenti.

      Posso confermarti che è davvero incredibile, presto potrai leggere altri tutorial con questa Shield.

      Mauro

        • gianvito il 18 Giugno 2013 alle 12:01
        • Rispondi

        Ciao Mauro, inizio col dirti che i tuoi tutorial sono molto interessanti oltre che ben fatti.
        Sono uno studente d’informatica, e mi sto avventurando nella programmazione arduino, e l’impianto d’irrigazione è il mio progetto che vorrei portare a termine, per poi ampliarlo. L’unico problema è che sono abbastanza scarso in elettronica, salature e montaggi, per cui ti chiederei se esiste un RTC Shield con DS1307 già montata; ho provato su robot-domestici ma cè da aspettare fino ad agosto, mentre su ebay ho trovato de i moduli che visti i costi (sui 5 euro) penso siano solo parti del componente.
        ps….l’ultimo pezzo che mi manca per il progetto d’irrigazione oltre all’rtc è il relay 12vdc, che non riesco a trovare.
        Riesci a darmi qualche dritta?

        1. Ciao Gianvito,
          come RTC puoi utilizzare un qualsiasi modulo RTC basato sul DS1370, io ne ho presentati diversi nel blog.
          Ne trovi uno già montato in vendita sui siti che riporti, l’unico che io conosco già fatto a shield è quello presentato in questo articolo.

          Tuttavia tutti i moduli basati sul DS1370 si collegano allo stesso modo: +5v,Gnd,SDA ed SCL

          Per i relay puoi optare per una shield già pronta con 1,2,4,6,8 relay le trovi sui siti che hai visitato.

          Mauro

    • idris il 22 Ottobre 2012 alle 20:42
    • Rispondi

    Ciao,ho realizzato l’orologio con un altro RTC e mi piacerebbe poter modificare ora e data con dei pulsanti. Potresti darmi un consiglio per poterlo fare ?? Grazie. IDRIS.

    1. Ciao Idris,
      sarà oggetto di un prossimo articolo, posso anticiparti che l’ide di fondo è assegnare ad una variabile l’ora, un’altra i minuti e un’altra i secondi.
      Ti occorrono 4 pulsanti: 1 setting, 2 change, 3 più e 4 meno.
      Con il pulsante 1 entri in modalità setting, cursore fa lampeggiare le ore;
      con i pulsanti 3 e 4 incrementi o decrementi il valore delle ore;
      con il pulsante 2 ti sposti ai minuti, poi ai secondi ecc…;
      con il pulsante 1 esci dalla modalità setting e salvi l’ora nell RTC;

      Il gioco è fatto, è più complesso raccontarlo che farlo 🙂

      Mauro

        • Fil il 1 Dicembre 2012 alle 16:00
        • Rispondi

        Non hai detto come salvare i nuovi dati sull’rtc.
        Come si convertono secondi, minuti, ore, giorni, mesi ed anni in una variabile DateTime?

        1. Ciao Fil,
          trovi tutto nella descrizione dello sketch. Alla linea 14 c’è proprio il comando che mi chiedi per memorizzare la data e l’ora nell’RTC.

          Per le conversioni le trovi nelle linee successive.

          Grazie per aver letto e commentato l’articolo.

          Mauro

    • Stefano Sforzi il 1 Gennaio 2013 alle 18:47
    • Rispondi

    Intanto complimenti, stai facendo un gran bel lavoro e io che mi sono avvicinato da poco tempo ad arduino ti ringrazio molto.
    Sto cercando di realizzare un orologio con display che mi visualizzi anche il giorno della settimana, ho visto che con la RTClib.h questo non viene fornito, però so che il DS1307 lo gestisce, quindi la mia domanda è semplice, è possibile modificare la libreria per gestirlo o bisogna usare un’altra libreria e nel caso quale consigli?

    1. Ciao Stefano,
      non ho ancora avuto modo di studiare bene la libreria RTClib.h, se come dici il DS1307 gestisce questa informazione è senza dubbio possibile modificare la libreria aggiungendovi un metodo che ti ritorni l’informazione che ti occorre.
      Se vuoi inviami rispondi con qualche link in cui hai trovato l’informazione sul DS1307 e magari io o qualche altro appassionato possiamo collaborare con te a realizzare la modifica.

      A che progetto stai lavorando? Mi piacerebbe, se vuoi, condividerlo e dedicarti un articolo sul blog.

      Mauro

    • Stefano Sforzi il 2 Gennaio 2013 alle 20:01
    • Rispondi

    Ciao e grazie per la risposta, venendo subito al punto, il mio progetto è un po’ più ampio e forse per me non realizzabile, ma vorrei provarci e sono dell’idea di arrivarci per gradi. Il primo passo sarebbe appunto realizzare un semplice orologio con display 16×2 (come quello che hai realizzato nell’altro articolo del RTC DS1307), che in un determinato giorno della settimana ad una determinata ora faccia succedere un evento tipo una sveglia, per farla semplice accendere il famoso led sul canale digitale 13. Fatto questo vorrei aggiungerci una sonda termica tipo il DS18B20 (cosa che ho già fatto in un altro progettino) e gestire l’evento anche in base alla temperatura come fanno i cronotermostati e se la pazienza e le capacità mi assistono vorrei anche poter gestire il tutto da web, comunque imango dell’idea che bisogna fare un passo alla volta.
    Ti chiedevo appunto della libreria perché ho visto nel file RTClib.h che utilizza la libreria wire (cosa logica perché il DS1307 comunica su I2C) e che il codice per scrivere i dati che ci interessano (secondi-minuti-ore-giorno-mese-anno) è il seguente:
    void RTC_DS1307::adjust(const DateTime& dt) {
    byte i = 0;
    Wire.beginTransmission(DS1307_ADDRESS);
    Wire.write(i);
    Wire.write(bin2bcd(dt.second()));
    Wire.write(bin2bcd(dt.minute()));
    Wire.write(bin2bcd(dt.hour()));
    Wire.write(bin2bcd(0));
    Wire.write(bin2bcd(dt.day()));
    Wire.write(bin2bcd(dt.month()));
    Wire.write(bin2bcd(dt.year() - 2000));
    Wire.write(i);
    Wire.endTransmission();
    }

    La scrittura inizia dal byte 0x68 e va avnti per 7 byte, il quarto è il byte del giorno della settimana e qui viene lasciato a zero.
    Se programmiamo direttamente il ds1307 tramite la wire invece possiamo fare così:

    Wire.beginTransmission(0x68);
    Wire.write((byte)0x00);
    Wire.write((byte)0x00); //1° byte SECONDI da 0x00 a 0x59
    Wire.write((byte)0x00); //2° byte MINUTI da 0x00 a 0x59
    Wire.write((byte)0x80 | 0x00); //3° byte ORE da 0x00 a 0x24 (il byte 0x80 non va toccato)
    Wire.write((byte)0x00); //4° byte GIORNO della settimana da 0x01 a 0x07
    Wire.write((byte)0x00); //5° byte GIORNO del mese da 0x00 a 0x31
    Wire.write((byte)0x00); //6° byte MESE da 0x00 a 0x12
    Wire.write((byte)0x00); //7° byte ANNO 0x00 a 0x99
    Wire.endTransmission();

    Questo medoto permette la lettura così:

    Wire.requestFrom(0x68, 7);
    byte secondi = Wire.read();
    byte minuti = Wire.read();
    byte ora = Wire.read();
    byte giorno_sett = Wire.read();
    byte giorno_mese = Wire.read();
    byte mese = Wire.read();
    byte anno = Wire.read();

    Il mio problema è che un dato in decimale come quello dato dalla RTClib è più facilmente gestibile rispetto ad un dato esadecimale ottenuto con la wire, però senza il giorno della settimana non posso andare avanti,
    é per questo motivo che chiedevo appunto se era possibile modificare la libreria oppure se eri a conoscenza di una libreria che già facesse questa funzione.
    In rete (forum di Arduino) ho trovato una libreria che dovrebbe teoricamente fare queste cose, ma non riesco a farla funzionare, proprio la libreria stessa mi da un errore in fase di compilazione.
    Scusami per il post lunghissimo, ma non so come avrei potuto condensare il tutto!
    Dimenticavo di dire che il codice che vedi qui è tutto trovato in rete, ovviamente io non ho inventato niente.

    1. Ciao Stefano,
      progetto interessante ed anche il tuo approccio è molto preciso, procedere per gradi è senza dubbio il metodo migliore.
      Per la modifica alla classe puoi farla, e se vuoi magari puoi anche condividere la tua modifica su qualche repository ufficiale, se non ne trovi sarò lieto di dedicarci un articolo.

      In merito al codice che hai trovato in rete è molto interessante e mi sembra che tu lo abbia ben compreso, lo hai spiegato a me in modo eccelso.
      Il tuo unico problema mi sembra sia poter passare un valore giorno da 0 a 7 alla 4° posizione, non hai necessità di cambiare il metodo di lettura o scrittura della classe.
      Puoi provare ad analizzare il valore di DateTime per verificare se contenga quel dato, probabilmente no altrimenti lo avrebbero già incluso, ed in alternativa passartelo come ulteriore valore alla adjust in modo da inserirlo nella corretta posizione.

      Il valore che puoi inserire è solo di tipo numerico e probabilmente gestito dal DS1307 come un conteggio sequenziale.

      Mauro

        • Stefano Sforzi il 3 Gennaio 2013 alle 23:55
        • Rispondi

        Ciao Mauro,
        Girando in rete ho trovato la soluzione per bypassare il mio problema, in altre parole ho trovato una libreria per il DS1307 molto interessante che fa già tutto quello che mi serve direttamente in decimale ed è semplice da utilizzare, considera che io l’ho scaricata stasera, ho buttato giù un po’ di righe di codice che ho già testato e sono funzionanti, considerando le mie conoscenze software posso considerarlo un bel risultato, anche perché quando ho letto nella tua risposta “modifica alla classe” mi è venuta una bella espressione interrogativa, io non ho grosse basi di programmazione.
        Comunque la libreria si chiama DS1307new e c’è il relativo progetto su code.google all’indirizzo http://code.google.com/p/ds1307new/.
        Se può interessare come base questo è il codice che ho scritto stasera:

        #include //includo la libreria per la comunicazione su bus I2C
        #include //aggiungo la libreria RTCnew che mi permette di avere i dati in decimale

        int led = 13; //visualizzo la variazione di stato sul canale digitale 13 (con led)

        void setup()
        {

        Serial.begin(9600); //inizializzo la seriale

        pinMode (termostato, OUTPUT); // stabilisco che il canale digitale 13 è un'uscita

        Wire.begin(); //inizializzo la libreria wire

        /*parte commentata da utilizzare solo per rimettere l'orologio, questione da sviluppare*/
        //RTC.stopClock();
        //RTC.fillByYMD(2013,1,3);
        //RTC.fillByHMS(22,58,0);
        //RTC.setTime();
        //RTC.startClock();
        }

        /*nuovo loop con libreria DS1307new*/
        void loop()
        {
        RTC.getTime(); //abilito l'acquisizione dei dati
        Serial.println(" ");
        Serial.println("giorno della settimana");
        switch (RTC.dow)
        {
        case 1:
        Serial.print("LUNEDI'");
        break;
        case 2:
        Serial.print("MARTEDI'");
        break;
        case 3:
        Serial.print("MERCOLEDì");
        break;
        case 4:
        Serial.print("GIOVEDI'");
        break;
        case 5:
        Serial.print("VENERDI'");
        break;
        case 6:
        Serial.print("SABATO");
        break;
        case 7:
        Serial.print("DOMENICA");
        break;
        }
        Serial.println(" ");
        Serial.println(" ");
        Serial.println("GG/MM/AAAA");
        Serial.print(RTC.day, DEC);
        Serial.print("/");
        Serial.print(RTC.month, DEC);
        Serial.print("/");
        Serial.print(RTC.year, DEC);
        Serial.println(" ");
        Serial.println(" ");
        Serial.println("hh:mm:ss");
        Serial.print(RTC.hour, DEC);
        Serial.print(":");
        Serial.print(RTC.minute, DEC);
        Serial.print(":");
        Serial.print(RTC.second, DEC);
        Serial.println(" ");
        delay (1000);
        if (RTC.dow == 4 && RTC.hour == 23 && RTC.minute == 40) {
        digitalWrite(led, HIGH);
        }
        }

        Come si può vedere l’ultima prova risale alle ore 23 e 40 di giovedì (RTC.dow == 4 indica il giorno della settimana -Day Of Week quindi dow), ma questi valori sono facilmente sostituibili.
        Mi dispiace averti fatto perdere del tempo, ma spero che questa mia esperienza possa essere di aiuto per altri in futuro e grazie di nuovo.

        1. Ciao Stefano,
          grazie per il tuo contributo, proprio oggi ho pubblicato un articolo sull’RTC shield ds1307.
          Il tuo contributo è prezioso e non si perde mai tempo ad imparare cose nuve.
          Mi spiace di averti spaventato con l’idea di modificare la classe, credimi spaventa all’inizio ma non è nulla di impossibile e tu mi hai dimostrato di aver ben chiaro sia cosa volessi sia i pezzi di codice che mi hai postato, anche se trovati in rete.

          Proverò la classe che mi hai inviato e magari ci scrivo su un articolo.
          Mi farebbe piacere pubblicare il tuo progetto, se vorrai, quando sarà ultimato.

          Mauro

            • Stefano Sforzi il 4 Gennaio 2013 alle 15:07

            Ciao Mauro.
            Grazie a te per le belle parole e stai tranquillo che se completo il progetto te lo passerò sicuramente e se ritieni potrai anche pubblicarlo!
            Ho letto proprio oggi il tuo articolo sul DS1307 e l’uso dei pulsanti e l’ho trovato molto interessante, io vorrei ovviamente implementare qualcosa del genere, ma come ho detto procedo per gradi.
            Grazie di tutto.

            Stefano

            • Stefano Sforzi il 5 Gennaio 2013 alle 12:17

            Un’ultima cosa, nel codice non sono scritte le librerie (non so perché, avrò sbagliato il “copia e incolla”), le prime due righe vanno scritte così:


            #include //includo la libreria per la comunicazione su bus I2C
            #include //aggiungo la libreria RTC new che mi permette di avere i dati in decimale

            Ciao

    • Simone il 7 Gennaio 2013 alle 21:39
    • Rispondi

    Buonasera,
    sono alle prime armi e non so dove sta il mio problema…
    ho seguito la guida da lei scritta e aprendo il monitor seriale vedo tutto tranne scritte leggibili….
    leggo questo..
    ” OözÅ* B’¡ Ýä¦$æî”(J&A© äÂ6ìÁtFSá$Kð‚6äÆ>#F3á$ 𦠶zÑ(J’á _ä¦ ¶zÑ(J’á _ۂ6KäÆ>ëF3á$Kð†4äî”<N&A ù¦ æî"(J&A© ù£ûÆj# M:I "á䣫Æj#
    : M ¹þ"

    che problema potrebbe essere??

    1. Ciao Simone,
      il problema che rilevi è che nello sketch c’è scritto di impostare la comunicazione seriale a 57600, probabilmente il tuo monitor seriale è impostato sui 9600, varia una delle due informazioni o cambi lo sketch o modifichi la velocità ( baud ) sul monitor seriale.

      Mauro

    • claudio il 19 Febbraio 2013 alle 22:15
    • Rispondi

    buonasera, pure io sono alle prime armi, il mio problema : dopo il montaggio ho scaricato il programma ma il led rimane acceso fisso e dal monitor seriale appare:
    RTC is NOT running!
    2165/165/165 165:165:85
    since midnight 1/1/1970 = 1385768785s = 16038d
    now + 7d + 30s: 2013/12/6 23:46:55

    2165/165/165 165:165:85
    since midnight 1/1/1970 = 1385768785s = 16038d
    now + 7d + 30s: 2013/12/6 23:46:55

    il modello di arduino che utilizzo è il 2009.ho ponticellato scl-sda, ma i due pin in piu’ VIO come li devo collegare?
    grazie.

    1. Ciao Claudio,
      il ponticello abilita l’RTC a comunicare con Arduino sui pin A4 ed A5, sulla 2009 non hai i due pin dopo HREF per cui è corretto.
      L’errore che hai sembra dovuto proprio alla comunicazione tra RTC e Arduino, prova ad utilizzare la libreria RTC che trovi sul sito di Futura Elettronica.

      Mauro

    • Giordano il 17 Maggio 2013 alle 19:23
    • Rispondi

    Buongiorno Mauro, come mi hai consigliato nella mail diretta, ti scrivo nel blog più opportuno (ossia quello RTC) anche se il mio piccolo progettino coinvolge diverse parti. Sono il ragazzo che ti aveva scritto per il pluviometro.

    Per non riportare tutto lo sketch metto solo la parte iniziale:
    #include
    #include
    #include
    #include
    #include “RTClib.h”

    RTC_DS1307 RTC;

    byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
    byte ip[] = { 192,168,1, 130 };
    EthernetServer server(80); //imposta il server a rispondere sulla porta 80

    File htmlFile;
    float TotPioggia;

    void setup(){
    Serial.begin(9600);
    Serial.println(“Start”);

    pinMode(10,OUTPUT); //settando CSETH output si fa in modo che la libreria SD abbia la capacità di attivarsi e disattivarsi automaticamente
    digitalWrite(10,HIGH); //disattivo ethernet

    //dopo il begin sarà la libreria della sd a preoccuparsi di portare il pin 10 high (disatt ethernet) quando si ha bisogno di accedere alla sd
    // e di portarlo low quando ha smesso di leggere/scrivere file in modo da riattivare ethernet
    if (!SD.begin(4)) { //inizializzo microSD
    Serial.println(“Card failed, or not present”);
    return;
    }
    Serial.println(“Card initialized.”);

    Ethernet.begin(mac, ip); //inizializzo chip di rete
    server.begin(); //avvio il server
    Serial.print(“Server is at “);
    Serial.println(Ethernet.localIP());

    //attivo interrupt 0 dove arrivano 5V quando il pluvio bascula
    attachInterrupt(0, Basculata, FALLING); //LOW CHANGE RISING FALLING

    Wire.begin(); //inizializzo libreria per protocollo I2C
    RTC.begin(); //inizializzo libreria RTC
    RTC.sqw(1); //0 Led off – 1 Freq 1Hz – 2 Freq 4096kHz – 3 Freq 8192kHz – 4 Freq 32768kHz
    if (! RTC.isrunning()) {
    Serial.println(“RTC is NOT running!”);
    RTC.adjust(DateTime(__DATE__, __TIME__)); //imposta RTC con orario del pc
    }
    }

    e la parte della routine di interrupt:
    void Basculata(){
    noInterrupts();
    TotPioggia=TotPioggia+0.2; //conta la pioggia
    Serial.println(TotPioggia);

    String strTmp = “Pioggia;0.2;mm;cumulato;”;
    strTmp = strTmp + “;”;

    //scrivo su file
    File dataFile = SD.open(“rain.csv”, FILE_WRITE);
    if (dataFile) {
    dataFile.print(strTmp);
    dataFile.close();
    }
    else {
    Serial.println(“errore apertura file”);
    }
    String strNow;
    DateTime now = RTC.now();
    strNow=strNow+now.day() + “/”;
    strNow=strNow+now.month() + “/”;
    strNow=strNow+now.year() + ” “;
    strNow=strNow+now.hour() + “:”;
    strNow=strNow+now.minute() + “:”;
    strNow=strNow+now.second();
    Serial.println(strNow);
    }

    Nella parte del loop c’è la parte di rete. Se un client esegue una richiesta viene restituito il file csv presente nella sd card.

    Veniamo al problema: se inserisco la lettura da RTC nel loop va benissimo, ma la stessa lettura messa nella routine di interrupt non funziona. Sembra che non venga nemmeno invocata la routine. Può darsi che sia precluso l’uso di RTC nell’interrupt?

    Grazie anticipate per la risposta.
    Giordano

    1. Ciao Giordano,
      purtroppo gli sketch si rovinano quando li inserisci nei commenti, é un problema della piattaforma che uso per il Blog.

      Premetto questo perché potrei mal interpretare ciò che hai scritto.

      Non vedo dove si chiude la setup() e dove sia la loop() ma ad occhio mi sembra che il problema sia l’oggetto RTC che devi passare alla funzione BASCULA come parametro.

      Ovviamente tale oggetto deve esistere prima di dichiarare l’interrupt.

      Mauro

        • Giordano il 18 Maggio 2013 alle 15:22
        • Rispondi

        La funzione Basculata non è una semplice funzione ma è la routine invocata dall’interrupt (vedi riga attachinterrupt), e pertanto non soggetta a passaggio parametri, o sbaglio?

        Per capirci meglio ho estrapolato un piccolo programmino dove si nota chiaramente il problema:

        //test interrupt
        #include
        #include “RTClib.h”

        float TotPioggia;
        RTC_DS1307 RTC;

        void setup(){
        Serial.begin(9600);
        Serial.println(“Inizio”);

        Wire.begin();
        RTC.begin();
        RTC.sqw(1);
        if (! RTC.isrunning()) {
        Serial.println(“RTC is NOT running!”);
        RTC.adjust(DateTime(__DATE__, __TIME__));
        }
        attachInterrupt(0, funct, FALLING);
        }

        void loop(){
        delay(1000);
        //ScriviOra();
        }

        void funct(){
        TotPioggia=TotPioggia+0.2;
        Serial.println(TotPioggia);
        ScriviOra();
        }

        void ScriviOra(){
        String strNow;
        DateTime now = RTC.now();
        strNow=strNow+now.day() + “/”;
        strNow=strNow+now.month() + “/”;
        strNow=strNow+now.year() + ” “;
        strNow=strNow+now.hour() + “:”;
        strNow=strNow+now.minute() + “:”;
        strNow=strNow+now.second();
        Serial.println(strNow);
        }

        La routine ScriviOra provvede a scrivere la dataora nella console di debug.
        Se la uso nel Loop (dove vedi che è remmata) funziona bene ma se la metto nella routine dell’interrupt Basculata non viene nemmeno invocato l’interrupt. E’ un mistero che mi stà facendo impazzire.

        Lo stò provando su un Arduino Uno Rev3 con sopra una ethernet shield con sopra un RTC shield.

        Grazie ancora anticipate per la risposta.

        Giordano

        1. Ciao Giordano,
          Ora mi é più chiaro.
          Le funzioni di interrupt non possono ricevere parametri ne restituire valori, sono solo funzioni di servizio.

          Puoi impostare un valore di una variabile globale nella funzione ma devi utilizzare la loop() per scrivere RTC + valore

          Mauro

            • Giordano il 22 Maggio 2013 alle 10:13

            Buongiorno Mauro, grazie del consiglio. In effetti ho dichiarato una variabile globale nella loop()
            ed in quel punto posso usufruire della lettura dell’RTC.

            Poi nella routine dell’interrupt uso quella variabile globale. In questo modo funziona.

            Speriamo sia di aiuto a tutti sapere che non si interroga RTC shield nel frangente della routine di interrupt!

            Mi rimane una domanda sull’utilizzo del mio “castello” di shield…

            E’ giusto mettere le 2 righe sotto nel setup():

            pinMode(10,OUTPUT);
            digitalWrite(10,HIGH); //disattivo ethernet

            quando si utilizza la ethernet shield assieme alla sd?

            Giordano

          1. Ciao Giordano,
            sono contento che il mio consiglio ti sia stato utile.
            La dichiarazione pinMode è corretta nella setup(), l’impostazione digitalWrite non è sbagliata ma limitata alla sola prima eseguzione dello sketch.

            Mauro

    • roberto il 30 Agosto 2013 alle 13:27
    • Rispondi

    Buongiorno Gent.Mauro ! Spero vivamente che possa risolvere il mio problema: ossia, ho acquistato una rtc-shield in kit d’assemlaggio, l’ho montata in mezzoretta senza difficolta’, inserita su arduino uno ed al momento del caricamento dello sketch RTC Lib che ho trovato su futuroelettronica, l’ IDE di arduino mi da’ una serie di errori che sinceramente non comprendo.Sono alle prime armi con arduino d’accordo, pero’ ho provato sia la IDE 1.05 che la vecchia 022 ma in tutte e due i casi gli errori dello sketch sono a dir poco numerosi. Riesce in qualche modo a darmi una mano perche’ sono abbastanza avvilito anche perche’ in tutti i miei esperimenti succede spesso che gli sketch non funzionino……Grazie mille !!!! roberto.

    ah dimenticavo…. la lista degli errori dell’IDE :

    ds1307.pde:4:20: error: RTClib.h: No such file or directory
    ds1307:6: error: ‘RTC_DS1307’ does not name a type
    ds1307.pde: In function ‘void setup()’:
    ds1307:11: error: ‘RTC’ was not declared in this scope
    ds1307:16: error: ‘DateTime’ was not declared in this scope
    ds1307.pde: In function ‘void loop()’:
    ds1307:21: error: ‘DateTime’ was not declared in this scope
    ds1307:21: error: expected `;’ before ‘now’
    ds1307:23: error: ‘now’ was not declared in this scope
    ds1307:43: error: expected `;’ before ‘future’
    ds1307:46: error: ‘future’ was not declared in this scope
    « Last Edit: Today at 11:12:06 pm by roberto dm »

    1. Ciao Roberto,
      se vuoi realizzare progetti con arduino devi armarti di tanta pazienza ed attenzione ai particolari, perché spesso la soluzione è sotto i tuoi occhi ma per vederla ci impieghi giorni di test.
      Te lo dico perché capita anche a me molto più spesso di quando immagini.

      Solitamente l’IDE ti dice cosa non va, quando si tratta di errori eclatanti nel codice, e la prima linea è quella che da il via, non sempre, ma spesso.

      Nel tuo caso:
      RTClib.h: No such file or directory

      Vuol dire che non trova la libreria RTClib.h nella posizione in cui la aspetta, prova a verificare come si installa una libreria da includere nel tuo sketch e controlla di averlo fatto con la RTClib.h

      Mauro

    • Luca il 17 Ottobre 2013 alle 07:58
    • Rispondi

    Salve, vorrei sapere che pin utilizza la shield in questione su arduino rev3.

    1. Ciao Luca,
      se non ricordo male utilizza i due pin SCL ed SDA che nell’Arduino Uno sono presenti dopo il pin AREF.
      Tuttavia ricorda che tali pin sono connessi ai pin A4 ed A5, per cui non puoi utilizzare entrambi.

      Mauro

    • Viviano il 28 Ottobre 2013 alle 18:20
    • Rispondi

    salve
    vorrei saper se è possibile far accendere , in sequenza 10 led nell’intervallo da un secondo e l’altro, in pratica una strisci luminosa
    Grazie
    Viviano

    1. Ciao Viviano,
      si è possibile, ti invito a leggere i miei articoli sui giochi di luce a Led pubblicati in occasione delle feste natalizie del 2011.

      Mauro

    • Filippo il 1 Febbraio 2014 alle 12:18
    • Rispondi

    Dove si compra la shield? oppure mi puoi inviare lo schema elettrico?

    1. Ciao Filippo,
      io acquisto il mio materiale da robot-domestici.it e mi trovo bene.
      Mauro

  1. Ciao Mauro.
    Mi sono avvicinato ad arduino da poco, anche se mastico un poco di elettronica e molto di informatica.
    Ho visto questo RTC proprio qui nel tuo sito e quindi ho voluto prenderlo subito per fare un effetto alba tramoto nel mio acqurio.

    L’assemblaggio è davvero molto semplice come dici tu.
    Mi capita pero questo…
    Carico il progetto nell’esempio apro monitor seriale e mi appare solo ed esclusivamente caratteri di questi tipo
    3!MIHOBoFܐ¡³K ‡;ÄBãBK2á©þ&5[»
    Intervallati chiaramente dal Delay(3000)…

    Dove sbaglio ?

    Grazie… Continua così

    1. Ciao Enrico,
      prova ad impostare la stessa impostazione di baudrate tra il monitor seriale e l’istruzione Serial.begin() nello sketch.

      Mauro

  2. Scusami se ho disturbato.. Mi sono accorto di non aver impostato la velocità in baud correttamente ora è tutto funzionante. Perdonami.

    Enrico

    1. Ciao Enrico,
      ottimo hai risolto da solo e questo è lo spirito giusto.

      Mauro

    • Luigi Nobili il 21 Marzo 2014 alle 14:29
    • Rispondi

    Ottimo sito, grazie,
    non riesco a far funzionare l’RTC di futuraelettronica, funziona perfettamente su Arduino UNO R3, ma sul mega R2 non riesco,non capisco bene qual’è il ponticello da eseguire tre opzioni, provate tutte:
    1)i pin 4 e 5 del lle piazzole dei ICSP
    2)i pin 4 e 5 del connettore a fianco dell’alimentazione, lato destro basso
    3)SDA e SCL i due pin del connettrore lato sinistra alto vicino all’integraro

    grazie in anicipo
    luigi

    1. Ciao Luigi,
      leggendo la documentazione ti accorgerai che SDA ed SCL della Mega non corrispondono ai pin A4 ed A5 come su Arduino UNO R3.
      Non ricordo di ponticelli da fare sulla RTC Shield per adattarla all’Arduino MEGA, ti consiglio semplicemente di collegare i pin SDA ed SCL della RTC ai pin corretti sulla Mega.

      Se ti occorre lo schema dei pin della MEGA puoi far riferimento al sito ufficiale arduino.

    • Andrea S. il 9 Ottobre 2014 alle 22:38
    • Rispondi

    Buonasera Mauro
    ho un problema simile a quello segnalato più sopra.
    Ho predisposto lo shield con il saldatore, non sono un mago, ma ho controllato per bene tutto, apparentemente non ci sono corti.
    Il problema è che ottengo sempre la stringa 2165/165/165 165:165:85 con il led fisso.
    Il ponticello JSQW è collegato.
    Cosa può causare il malfunzionamento? Ho cercato in internet e non mi sembra ci sia una sola possibilità (batteria, collegamenti, ….)
    Grazie mille
    Andrea

    1. Ciao Andrea,
      tale problema può capitare quando colleghi ai pin A4 ed A5 altri dispositivi ( led, potenziometri, ecc… )
      In alternativa controlla di non aver dichiarato il pin mode per A4 ed A5 e di non usarli con qualche altro comando o libreria.

    • nicola il 20 Febbraio 2015 alle 09:53
    • Rispondi

    ciao a tutti scusate io lo montato tutto però non riesco a farlo funzionare. mi indica un errore giallo tipo rtc_ds1307 rtc;

    1. Ciao Nicola,
      senza maggiori dettagli è difficile darti aiuto, apparentemente non hai caricato la libreria RTC.

  3. Ciao Mauro. Innanzitutto volevo farti i miei complimenti per la tua disponibilità, competenza e professionalità e anche pazienza con noi poveri “sperimentatori”. Ne approfitto subito 🙂
    Ho seguito passo passo la costruzione di questa shield e del suo relativo sketch, con tanto di librerie ecc ecc. Quando vado a compilare il tutto, la compilazione va in errore con il seguente codice;

    Arduino:1.6.3 (Windows 8.1), Scheda:”Arduino Uno”

    In file included from C:\Program Files\Arduino\hardware\arduino\avr\cores\arduino/WString.h:29:0,

    from C:\Program Files\Arduino\hardware\arduino\avr\cores\arduino/Print.h:26,

    from C:\Program Files\Arduino\hardware\arduino\avr\cores\arduino/Stream.h:26,

    from C:\Program Files\Arduino\hardware\arduino\avr\libraries\Wire/Wire.h:26,

    from C:\Users\Administrator\Documents\Arduino\libraries\RTClib\RTClib.cpp:4:

    C:\Users\Administrator\Documents\Arduino\libraries\RTClib\RTClib.cpp:17:31: error: variable ‘daysInMonth’ must be const in order to be put into read-only section by means of ‘__attribute__((progmem))’

    static uint8_t daysInMonth [] PROGMEM = { 31,28,31,30,31,30,31,31,30,31,30,31 };

    ^

    Errore durante la compilazione

    Puoi aiutarmi? Grazie della tua attenzione.
    Saluti

    Attilio Romani

    1. Ciao Attilio,
      non sei il primo che mi segnala un problema simile.
      Ho il dubbio che l’autore della libreria la abbia modificata eliminando il metodo “daysInMonth” per cui puoi eliminare la linea corrispondente dallo sketch e dovrebbe funzionare tutto alla perfezione.

      1. Ciao Mauro, grazie per la risposta e soprattutto piacere di conoscerti.
        Il problema l’ho risolto tornando indietro di versione dell’IDE di Arduino. Ho installato la versione 1.0.5 r2 e ha funzionato senza problema. Proverò anche a commentare la linea che mi dici e riprovare. Ti terrò aggiornato.
        Grazie ancora.
        Saluti
        Attilio Romani

  4. Ciao Mauro.
    Approfitto della tua gentilezza e professionalità per esporti un problema sempre con questa scheda. Una volta fatto digerire alla scheda lo sketch di cui sopra, ho pensato di aggiungere un modulo relè a 4 relè per far si che ad una certa ora scatta un relè e poi si spegne ad un altra ora (insomma un brutale timer). Ho collegato gli elementi a pila partendo dal basso con l’arduino, poi sopra il modulo DS1307 e dai pin di quest’ultimo ho fatto partire 3 fili (+5V, Ground e segnale dal pin 8), che ho portato sul modulo relè (modulo Keyes funduino).
    Ho caricato il seguente sketch:

    [[ codice rimosso in automatico ]]

    Ho inserito l’orario di aggancio e quello di sgancio relè, ma una volta caricato su Arduino, il led del DS1307 lampeggia, ma il relè non scatta quando è il momento. Il monitor seriale rimane su ” Simple timer running”. Qualche suggerimento?
    Grazie ancora

    1. Ciao Attilio,
      come hai letto in fondo ad ogni articolo ci sono l regole del blog da rispettare, tra queste c’è scritto che non è consentito incollare sketch nei commenti.
      Su come attivare dei relay ad arduino ed attivarli a timer trovi degli articoli dettagliati, prova a verificarli e capire le differenze con il tuo.

    • Gianni il 22 Settembre 2015 alle 22:29
    • Rispondi

    Salve Mauro, vorrei porLe un quesito:
    Io ho copiaincollato il suo codice per prova.
    Da quanto ho capito le istruzioni
    RTC.adjust(DateTime(__DATE__, __TIME__));
    dovrebbero sincronizzare l’ora dell’RTC con quella del PC.

    Una volta avviato il serial monitor però mi trovo valori tipo
    2000/1/1 0:14:47

    Mi saprebbe dire in cosa sbaglio?
    Grazie

    1. Ciao Gianni,
      quelle istruzioni sono subordinate ad un “if” che verifica che sul DS1307 non ci sia impostata già un’ora, serve per evitare che ad ogni reset dell’arduino l’ora ritorni a quella di upload dello sketch.
      Nel tuo caso l’RTC possiede già un’ora ed il controllo impedisce alla linea RTC.adjust( .. ) di essere invocata.
      Puoi scrivere uno sketch in cui lasci la linea libera dalla condizione di if, in modo che funzioni la sincronizzazione, e poi rimetti lo sketch di questo articolo.

    • Gianni il 28 Dicembre 2015 alle 16:33
    • Rispondi

    ciao Mauro,
    sto usando questa stessa shield; la mia idea era far stampare anche su lcd i valori letti.
    Eppure pare che il collegamento I2C dell’lcd e il lettore SD non siano compatibili. Potresti aiutarmi?

    1. Ciao Gianni,
      non so che display tu stia utilizzando, di certo posso dirti che la scrittura su SD, non presente in questa scheda, avviene su SPI e non su I2C per cui a meno che la tua shield non converta la SPI in I2C non dovresti incontrare questo tipo di conflitto.

    • Lorenzo il 3 Maggio 2016 alle 00:01
    • Rispondi

    Ciao Mauro;
    non riesco a fare funzionare il RTC di futura che lampeggiava da quando ho realizzato il circuito
    uso la libreria modificata uso l’ide 1.0.6 ho provato anche l’ultima versione ma niente
    volevo fare con ” LCD keypad shield ” un orologio non trovo niente di funzionante in rete quindi partivo dalla base per far lampeggiare il led ma mi da questo errore
    in rosso la prima riga poi le altre, grazie anticipatamente Lorenzo

    ‘class RTC_DS1307′ has no member named’sqw’

    ds1307.pde: In function ‘void setup()’:
    ds1307:12: error: ‘class RTC_DS1307’ has no member named ‘sqw’

    1. Ciao Lorenzo,
      nei commenti ho risposto a questo tipo di errore più volte, sii tratta di una modifica eseguita sulla libreria che non supporta più il metodo sqw, ti è sufficente commentare la linea 12 relativa alla chiamata sqw.

    • nic il 23 Luglio 2016 alle 13:55
    • Rispondi

    Ciao, ho comprato di recente il modulo, ma non riesco a trovare la libreria di futura elettronica, in quanto semra essere stata cancellata dal loro sito. Tutti i tutorial su questa scheda usano quella libreria, però io ho provato a usare la libreria RTClib che esce cercando rtc sul library manager di arduino.

    Compila togliendo la chiamata a RTC.sqw. Tuttavia ottengo solo :

    RTC is NOT running!
    2165/165/165 165:165:85
    since midnight 1/1/1970 = 1385768785s = 16038d
    now + 7d + 30s: 2013/12/6 23:46:55

    2165/165/165 165:165:85
    since midnight 1/1/1970 = 1385768785s = 16038d
    now + 7d + 30s: 2013/12/6 23:46:55

    Credi dipenda dalla libreria o da altro?
    Ciao

      • nic il 23 Luglio 2016 alle 13:57
      • Rispondi

      inoltre ho questo problema sul tuo sito: il tasto invia commento è sovrapposto al pulsante del recaptcha!
      Ho dovuto giocare con html per mandare il messaggio!

      1. Grazie per la segnalazione, ho aggiornato questa mattina il plugin.

    1. Ciao Nic,
      la libreria puoi usare quella presente nell’IDE 1.6.9 di arduino.
      In merito all’errore e ciò che vedi sul monitor seriale io penso che tu possa aver sbagliato il collegamento o utilizzato i pin A4 ed A5 anche per altre funzioni e non solo per l’RTC, controlla che siano connessi al solo componente RTC.

    • Vittorio Esposito il 12 Novembre 2016 alle 15:12
    • Rispondi

    Salve Mauro, se sostituissi il ds1307 con un ds1337, quali modifiche hardware e software dovrei apportare?

    1. Ciao Vittorio,
      non conoscevo l’esistenza di un RTC DS1337, probabilmente dovrai cambiare la libreria perché non penso siano compatibili.

    • Feliciano Cirimele il 12 Febbraio 2021 alle 10:49
    • Rispondi

    Buongiorno
    Prima di tutto grazie per l’ aiuto con i tuoi articoli
    Ho realizzato l’RTC ed il relativo orologio con regolazione SET + – un po’ di tempo addietro
    Adesso purtroppo, forse per le nuove edizioni dell’IDE di Arduino, la libreria RTCLib per il DS1307 da errore di compilazione
    =================================================================
    C:\Users\Administrator\Documents\Arduino\libraries\RTClib\RTClib.cpp:17:31: error: variable ‘daysInMonth’ must be const in order to be put into read-only section by means of ‘__attribute__((progmem))’
    static uint8_t daysInMonth [] PROGMEM = { 31,28,31,30,31,30,31,31,30,31,30,31 };
    ^
    Errore durante la compilazione
    =================================================================
    Ho provato a caricare nuove librerie simili (es Adafruit) ma la parte di regolazione non funziona più e l’istruzione per l’l’uscita SQW da errore

    Il problema persiste anche con la libreria scaricata da ElettronicaIn
    Grazie ancora e buon lavoro

    1. Ciao Feliciano,
      è un po’ che non realizzo progetti con l’RTC per cui non sono aggiornatissimo sulle evoluzioni delle librerie.
      Come suggerimento generale ti consiglio di leggere la documentazione della libreria che hai individuato ( scegline una ben documentata ) e valuta quali parti dello sketch debbano essere modificate per adattarsi alla nuova libreria.
      L’errore relativo al metodo SQW è probabilmente dovuto al fatto che quel metodo nella libreria scelta non esiste, valuta se è per te importante o puoi ometterlo.
      L’errore sulla daysInMonth sembra più legato al tipo di micro controllore su cui vuoi caricare il progetto, lo hai cambiato ?
