Tasmota installer Houzetek AWP07L

Tasmota installer Houzetek AWP07L : è arrivato il momento di “tasmotizzare” questa presa !!!

E’ il momento di rendere la presa smart AWP07L ancora più smart e collegarla ad Home Assistant per controllare non solo la sua accensione e spegnimento da remoto ma anche i consumi.

Il modello di smart plug Houzetek AWP07L con la sua app ti permette di controllare l’accensione e lo spegnimento di un carico fino a 16A.

Tuttavia se la colleghi a Home Assistant usando un firmware open-source come il tasmota potrai anche vedere i consumi quando la presa è accesa ed avere lo storico dei consumi per ciascuna volta che avrai utilizzato la presa.

Tasmota installer Houzetek AWP07L

Usare il firmware tasmota sulla AWP07L è alquanto semplice se hai già letto: Tasmota web installer Houzetek AWP07L in cui hai eseguito l’haking della presa:

collegando 5 cavetti colorati tra il circuito di controllo della presa ed un convertitore seriale a 3,3v.

Per l’installazione puoi usare l’interfaccia web del tasmota: “Tasmota web installer”.

Tasmota web installer

Il primo passo è connettere il convertitore seriale al computer e aprire la pagina ufficiale del firmware tasmota:

nella sezione “Needed Software” troverai la possibilità di scegliere “Tasmota Web Installer”, in alternativa puoi usare uno degli altri tool messi a disposizione del sito.

Tuttavia, io ho utilizzato spesso il tasmotizzatore web e funziona senza problemi.

La schermata che segue ti fornisce una serie di informazioni utili:

ma, sopratutto, ti permette di scegliere il tipo di firmware: il default: tasmota (english) va benissimo.

Per la tasmota installer Houzetek AWP07L come integrato devi selezionare ESP8266.

Connetti il tuo device al computer: ricordati di non inserire la presa nella corrente elettrica e clicca su CONNECT.

Partirà l’installer alla ricerca del device che gli avrai indicato per procedere con l’installazione del nuovo firmware:

dopo pochi secondi:

ti proporrà la scelta che vedi nella figura precedente e potrai cliccare su “Install tasmota (english)” e ti verrà proposta la scelta di eliminare il precedente firmware per sostituirlo con il firmware tasmota:

seleziona “Erase device” e quindi su “NEXT”.

Dovrai cliccare su “INSTALL” in modo che l’installazione del firmware possa avviarsi:

ed attendere che proceda alle fasi di installazione del nuovo firmware:

continuando con:

fino al messaggio di installazione completata:

potrai quindi cliccare su “NEXT” e procedere con la fase di configurazione da Pc o Mac.

Configurazione del tasmota installer Houzetek AWP07L

Dopo aver installato il firmware tasmota sulla tua presa smart AWP07L sfoglia, dal computer, le reti wifi disponibili.

Dovresti poter vedere tra le reti wifi disponibili una chiamata “tasmota-XXXXXX-YYYY” in cui XXXXXX e YYYY possono essere diversi da dispositivo a dispositivo:

seleziona la rete con il nome che inizia per “tasmota-” e ti si aprirà una finestra “capture portal” come la seguente:

in cui andrare a selezionare la tua rete wifi, o la rete wifi che avrai creato per i dispositivi home assistant:

ed inserirai la password, cliccando poi su “Save”.

il dispositivo cercherà di connettersi alla tua rete wifi, quella di cui gli hai specificato ssid e password, ed al termine ti indicherà che l’operazione è avvenuta con successo e l’IP assunto dalla tasmota installer Houzetek AWP07L:

prendine nota perchè dovrai connettere il pc alla medesima rete wifi a cui hai connesso la presa smart e scrivere nel browser proprio quell’indirizzo IP.

Ti comparirà un menu simile al seguente e dovrai cliccare su “Configuration”:

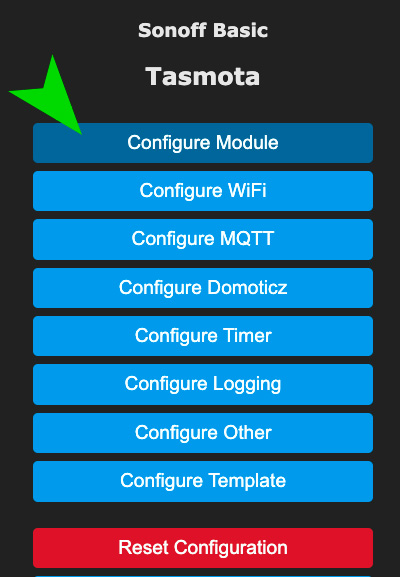

per accedere alla parte di configurazione del dispositivo, inizia dalla “configurazione del modulo”:

e seleziona il “Module type”:

cambiandolo da “Sonoff Basic (1)” in “BlitzWolf SHP (45)”:

questa modifica, come avrai intuito è relativa al modo in cui il tasmota controllerà i pin ( GPIO ) del dispositivo ed il modulo BlitzWolf SHP possiede le connessioni al led, al relay ed al controllo dei consumi identiche a quelle dell’Houzetek AWP07L.

Test del dispositivo Houzetek AWP07L

Se tutti i passaggi precedenti sono andati a buon fine puoi disconnetter il convertitore usb-seriale, dissaldare i cavi usati per la programmazione e chiudere la presa:

poi connetterla alla presa elettrica e connetterti con il Pc al medesimo indirizzo IP visto in precedenza.

Accederai ad una schermata simile alla seguente:

in cui cliccando su “Toggle”:

• sentirai il relay scattare;
• vedrai il led blu illuminarsi sul pulsante di accensione manuale del device;

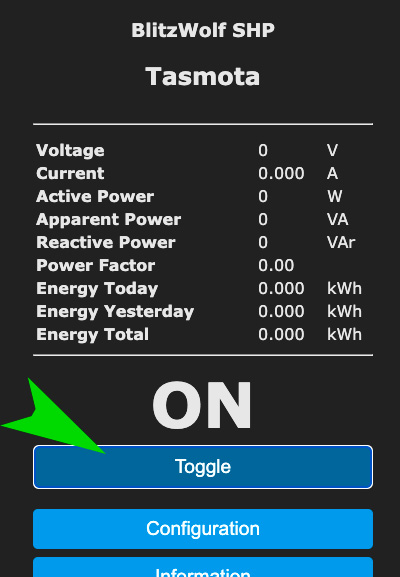

• vedrai la schermta cambiare in:

allo stesso modo potrai spegnere la presa cliccando nuovamente su “Toggle”.
