Tasmota web installer Houzetek AWP07L

Tasmota web installer Houzetek AWP07L è dedicato alla parte haking di questa smart plug da 16A con Home Assistant:

tasmota web installer Houzetek AWP07L

in pratica ho ritrovato tra le prese smart che avevo a disposizione due Houzetek AWP07L acquistate come corredo dell’assistente remoto di Amazon: Alexa.

E poiché sto automatizzando tutta la casa con Home Assistant ti propongo un modo per hackerarle e usarle con Tasmota o come dicono in gergo “Tasmotizzarle”.

Haking Houzetek AWP07L

Per poterci caricare un firmware differente da quello presente di default è necessario eseguire alcune operazioni direttamente sulla presa:

Fonte: https://templates.blakadder.com/houzetek_AWP07L.html

quindi ho cercato nel web qualcuno che avesse già eseguito una simile operazione ed ho trovato questo articolo da cui sono partito per eseguire la “tasmotizzazione” della mia presa smart.

Ovviamente ho controllato che questo device fosse presente tra quelli tasmotizzabili, quindi ho bloccato la presa in un supporto per saldare schede elettroniche:

presa Houzetek AWP07L chiusa

ed ho iniziato l’haking della tasmota web installer Houzetek AWP07L:

presa Houzetek AWP07L aperta

rimuovendo le due viti e il coperchio superiore, operazione molto semplice, anche avvalendomi di questa immagine:

Fonte: amazon.com

come vedi nel dettagli seguente i collegamenti sono ben in vista:

presa aperta dettaglio

e potrai procedere a saldare i pin:

  • Tx
  • Rx
  • +3V3
  • Gnd

come in figura:

Fonte: github.com

ecco come risulta la mia presa smart dopo aver saldato i cavi colorati:

presa aperta Houzetek AWP07L hacking

ti consiglio di usare dei cavetti colorati da 0.5mm per eseguire la stessa operazione, ecco il dettaglio:

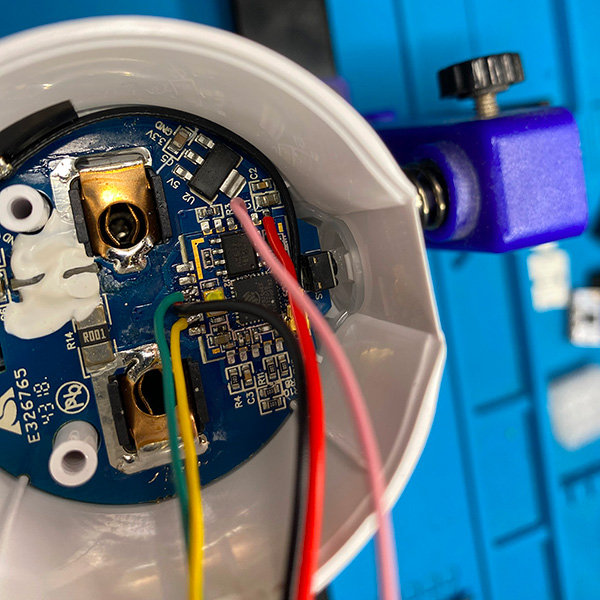

presa aperta hacking Houzetek AWP07L dettaglio

In particolare ho usato

Colore Funzione
Rosso +3,3v o +3v3
Nero Gnd
Verde Rx
Giallo Tx
Rosa GPIO 0 ( da connettere a Gnd per la programmazione )

e al lato opposto puoi mettere il connettore di cui hai bisogno per collegare una interfaccia USB-Seriale come questa, ecco some si presenta il connettore:

Houzetek AWP07L connessione convertitore seriale

come vedi ho inserito un micro switch tra il cavo rosa ed il Gnd perchè in fase di programmazione dovrai cortocircuitare il GPIO 0 a massa per mettere la presa in modalità DFO e poi disconnetterlo per programmarla.

Nel prossimo articolo dedicato alla tasmota web installer Houzetek AWP07L vedrai come eseguire l’upload del nuovo firmware tasmota !
