Breakout per GP1A57HRJ00F

Il sensore GP1A57HRJ00F è stato già oggetto di un precedente articolo in cui avevo accennato alla possibilità di essere montato su una breakout:

SHARP GP1A57HRJ00F Breakout Board

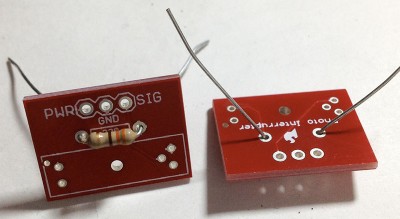

ossia una shield appositamente studiata per saldare il sensore e la resistenza di controllo del led.

La breakout ti serve sia per collegare in modo semplice i componenti al tuo circuito sia per facilitarti il fissaggio del sensore al tuo progetto offrendoti una base di appoggio rigida a sostegno de sensore.

Se smonti una stampante troverai altri sensori simili e tutti montati su basetta con i propri componenti di controllo.

Componenti per assemblare la breakout per GP1A57HRJ00F

Ti occorre:

  • n.1 breakout per GP1A57HRJ00F
  • n.1 sensore GP1A57HRJ00F
  • n.1 resistenza da 220ohm
  • n. 3 pin di tipo maschio per circuito stampato

Montaggio del sensore sulla breakout

Sebbene non sia particolarmente difficile montare il sensore trovi di seguito tutti i passaggi necessari:

breakout per GP1A57HRJ00F

Inizia con il montaggio della resistenza:

breakout per GP1A57HRJ00F

avrai notato che io ho usato delle resistenze da 330ohm, non possedendo delle resistenze da 220ohm le ho sostituite.

Prosegui posizionando i 3 pin maschi, io ho scelto dei pin piegati a 90° ma puoi utilizzare anche quelli dritti, comunemente usati con arduino:

breakout per GP1A57HRJ00F posiziona componenti

saldati i pin:

breakout per GP1A57HRJ00F montaggio pin

posiziona il sensore, ho evidenziato i due fori presenti sulla breakout in quanto ti garantiscono il giusto orientamento del sensore GP1A57HRJ00F che come già sai deve essere collegato in modo preciso, il solo foro centrale non sarebbe stato sufficiente, ecco perchè due fori sfalsati.

Salda il sensore GP1A57HRJ00F:

breakout per GP1A57HRJ00F

e sei pronto per testare lo sketch presentato in questo articolo sul GP1A57HRJ00F.

Presto vedrai come ho intenzione di utilizzare questo sensore come utile finecorsa del progetto Dolly Photo a protezione del motore e della meccanica.

Potrai inoltre automatizzare tutti i progetti meccanici in cui hai guide o carrelli da controllare con arduino.

Buona sperimentazione.
