PCB microled ws2816b

PCB microled ws2816b riprende l’articolo precedente in cui hai visto il test delle fibre ottiche orizzontali.

in questo articolo ti mostro il “making of” del progetto.

Premetto che il progetto è davvero semplice, sia nella progettazione del PCB sia nel numero di componenti.

Citando Ludwig Mies van der Rohe: “less is more” è stata l’ispirazione dietro questo progetto.

Ho voluto avere a disposizione di un sistema che mi permettesse di utilizzare dei led ws2812b mlto piccoli per essere utilizzati come illuminatori di fibre ottiche.

Di illuminatori per fibre ottiche ce ne sono molti in commercio e certamente molti di essi sono adatti al progetto che hai in mente; il mio esperimento è legato al mondo wearable e dei progetti a cui lavoro con il Team emotionware.

In pratica avevamo bisogno di avere a disposizione un illuminatore per fibra ottica che fosse:

• sufficientemente piccolo;
• in grado di illuminare una fibra ottica ad emissione laterale;
• programmabile via codice;
• facile da connettere al microcontrollore;
• con un esiguo numero di collegamenti;
• piatto per essere facilmente integrato in un abito;

gli ultimi tre punti sono stati la spinta decisiva nella progettazione e realizzazione del PCB microled ws2816b.

PCB microled ws2816b

ho  fatto realizzare a pcbway il progetto ottenendo tanti piccoli pcb ciascuno adatto alla realizzazione di un illuminatore:

i componenti necessari sono stati:

1. il pcb tagliato secondo specifiche;
2. il led ws2812b 2020;
3. un condensatore da 0,1uF smd 0805;

ecco tutti i componenti del progetto, sono così piccoli che ho dovuto ingrandire la foto per renderli visibili:

per il montaggio partendo da un singolo pcb procedi prima saldando il led ws2812 in posizione verticale:

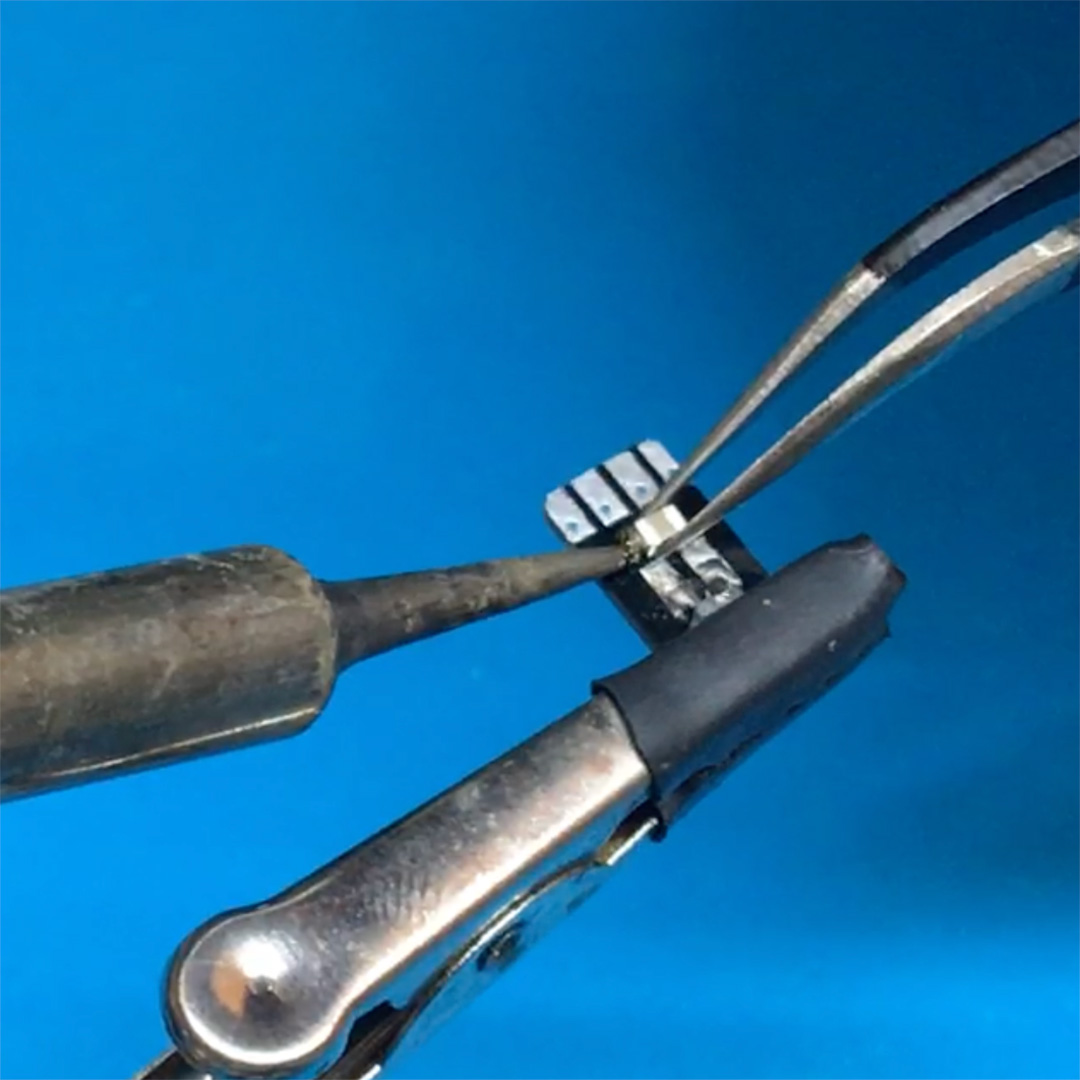

e successivamente puoi procedere a saldare il condensatore nella sua posizione:

poiché i componenti sono di tipo smd ma il loro montaggio no è necessario che tu proceda al montaggio con un saldatore tradizionale.

Al termine della saldatura dei componenti sul PCB microled ws2816b puoi saldare, sulle piazzole presenti nella parte in fondo, i 4 collegamenti verso il micro controllore e gli altri illuminatori, ricordando che il terminale “out” del primo deve essere connesso al terminale “in” di quello successivo.

Il video

Ho realizzato un video in cui puoi vedere come sono assemblati i singoli PCB microled ws2816b:

Presto ti mostrerò altri progetti ed applicazioni di questa tecnologia wearable.
