Lemontech Attiny Programmer Montaggio

Qualche settimana fa hai letto il primo articolo dedicato alla Lemontech Attiny Programmer che ti permette di programmare facilmente i micro controllori della famiglia Attiny.

Il progetto, lo schema ed il PCB lo hai letto nell’articolo Attiny programmer nel quale ho anche scritto che a breve avrei pubblicato un video e delle istruzioni di montaggio.

Il Kit Lemontech Attiny Programmer

Il kit Lemontech Attiny Programmer è composto dal PCB ed una serie di componenti elencati di seguito:

• n.1 Pro Micro
• n.1 tactile switch button
• n.1 8 dip socket
• n.1 14 dip socket
• n.1 Condensatore 10uF 16v
• n.1 header strip 6 pin maschio
• n.1 header strip 6 pin femmina
• n.1 header strip 2 pin femmina
• n.2 header strip 2 pin maschio
• n.2 header strip 3 pin maschio
• n.2 header strip 12 pin maschio
• n.1 ponticello 2 pin

ed ovviamente il PCB per posizionare tutti i componenti.

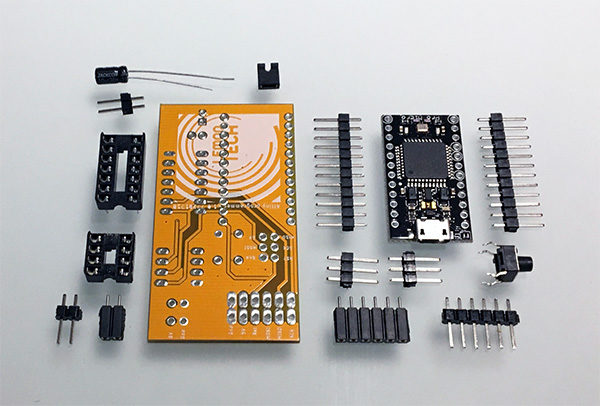

Ho posizionato tutti i componenti uno di fianco all’altro in modo da ricontrollare la lista:

Ed ecco il video in cui puoi seguire la sequenza di montaggio dei componenti:

Al termine del montaggio sei pronto per programmare il pro micro come Arduino ISP.

Procedura di configurazione del Pro Micro

Inizia con il posizionare il ponticello ( jumper ) in modo che cortocircuiti il collegamento del condensatore verso il pin di reset:

Nell’IDE arduino seleziona lo sketch, presente tra gli esempi, “ArduinoISP”:

che ti servirà per rendere il pro micro adatto alla programmazione di altri micro controllori con il Lemontech Attiny Programmer.

Esegui l’upload del codice senza modificare nulla ed attendi che il pro micro termini il caricamento dello sketch.

A questo punto devi aprire il contatto verso il condensatore per programmare i tuoi Attiny 85,25,45 e Attiny 84,44,24 con il tuo lemontech attiny programmer usando l’Arduino IDE come programmatore ISP.

Un esempio di programmazione con Lemontech Attiny Programmer IDE ArduinoISP

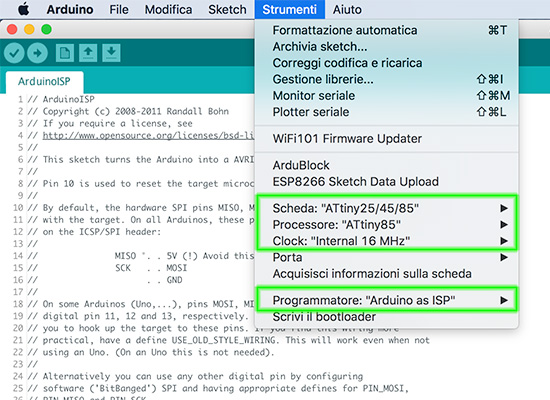

A titolo di esempio ecco come caricare il tuo primi sketch su un Attiny85, ad esempio, dopo averlo collocato nel socket corretto ( quello a 8 pin ) e rimosso il ponticellodi reset puoi scrivere il tuo sketch, o usarne uno degli esempi come il Blink, e selezionare nell’IDE Arduino:

in cui la scheda da programmare è l’Attiny85 ( 25/45/85 ) ed il processore è l’Attiny85.

Seleziona coem clock quello che preferisci, io ho scelto Internal 16MHz in modo da poter usare la massima velocità dell’oscillatore interno del micro.

Ricorda di selezionare come Programmatore l’Arduino as ISP, in questo modo il pro micro saprà che il suo compito è funzionare da programmatore ISP e si proporrà come intermediario tra il tuo computer e l’Attiny85, trasferendo lo sketch su quest’ultimo.

Da ora sei pronto per trasferire tutti i tuoi sketch sui micro controllori della famiglia Attiny.
