CtrlJ pen v2 3D parts

CtrlJ pen v2 3D parts ti mostra come ho realizzato la parte 3D del progetto con Fusion 360.

ctrlj pen v2 render

Il progetto è alla sua versione 2, la base, quindi, è quella della prima versione a cui puoi apportare delle modifiche.

Le modifiche principali riguardano l’alloggiamento del motore e il pcb, che in questa versione sono integrate nella penna stessa.

Il progetto è condiviso su gitHub dove trovi i file stl, le immagini e i file eagle per la realizzazione del PCB.

Progettazione CtrlJ pen v2 3D parts

la progettazione delle CtrlJ pen v2 3D parts è stata eseguita con Fusion 360 che mi ha permesso sia di verificare le corrette proporzioni sia di realizzare l’assemblaggio delle componenti:

ctrlj pen v2 assembled

da cui è stato ricavato il rendering sopra.

Nel dettaglio i componenti sono 3:

  • base o supporto per i componenti, inclusa la siringa
  • il connettore al motore
  • il sistema di spinta dello stantuffo della siringa

vediamo nel dettagli o le tre parti:

La base CtrlJ pen v2 3D

Certamente la parte più articolata, sia in quanto componente principale sia in quanto ogni componente hardware: pcb, motore, display oled sono montati su questa base:

CtrlJ pen v2 syringe holder fusion 360 rendering

le cui dimensioni sono 142,5mm:

ctrlj pen v2 3d dimension fusion 360

come lunghezza e:

ctrlj pen v2 3d sizes fusion 360

18 x 16,25 per altezza e profondita.

Il connettore al motore

Il motore presenta il classico albero a “D” che ti permette di non dover avere il grano di fissaggio, puoi quindi avere una forma semplice simile alla seguente:

CtrlJ pen v2 motor connector

il rendering che vedi è stato volutamente salvato eliminando parte della sezione frontale per mostrarti la sede di alloggio della vite M3 x 40 a testa esagonale:

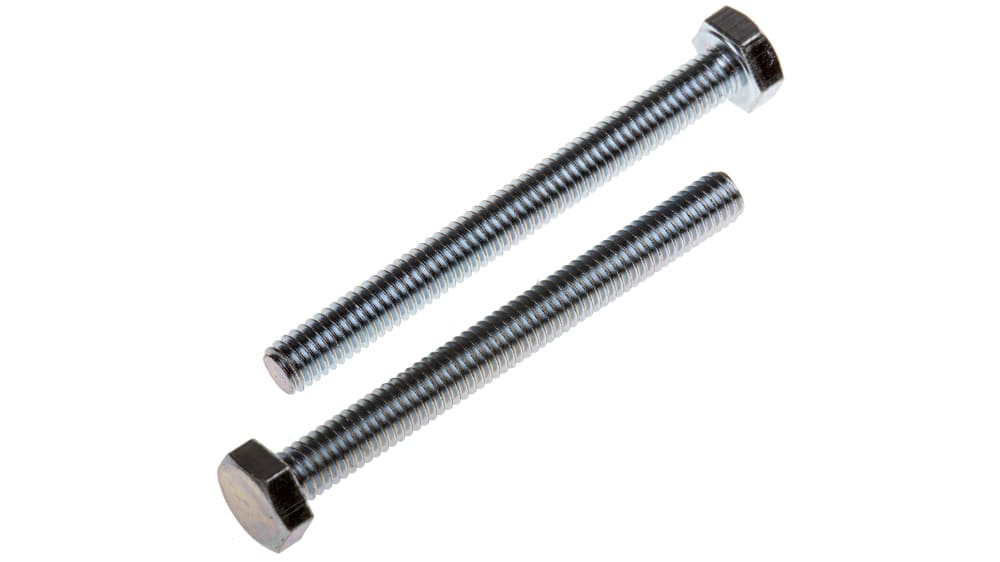

M3 x 40mm testa esagonale

Fonte: RS Components

che in fase di stampa dovrai inserire.

Questo passaggio può risultare delicato, sarà necessario, in fase di stampa:

  • fermare la stampante dopo che abbia terminato l’alloggio della testa,: ossia le pareti dell’esagono;
  • inserire la vite in modo che alloggi nella sede;
  • terminare la realizzazione del connettore.

In questo modo otterrai questa situazione:

CtrlJ pen v2 motor connector printed

in cui vedi come la vite è inglobata direttamente nella stampa 3d.

Per ottenere questa stampa in modo il modello è stato realizzato così:

CtrlJ pen v2 motor connector Fusion 360

in cui la parte traslucida è un supporto che ti serve per inserire la vite in fase di stampa e che poi dovrai rimuovere.

Scrivi nei commenti a questo articolo se non ti fosse chiaro il modo in cui devi stampare il pezzo.

Sistema di spinta

ultimo per trattazione è il sistema di spinta della siringa, lo spingi pistone ( o stantuffo ):

CtrlJ pen v2 dc plunger

il Dc-plugger del CtrlJ pen v2 3D parts il cui scopo è far avanzare il pistone della siringa durante le lavorazioni.

La stampa di questa parte 3D necessita di una attenzione simile a quella avuta per il connettore del motore, dovrai.

Al suo interno è presente un alloggiamento per un dado M3 che andrà inserito in fase di stampa e inglobato in modo che la vite possa ruotare su di esso evitando di compromettere, come l’uso, il PLA (o ABS) con cui realizzi la stampa.

Nei  prossimi articoli potrai leggere e vedere:

  • il montaggio del PCB;
  • la stampa delle parti 3D;
  • i primi test con il display oled;
  • i test con il motore ed il PCB;
  • l’assemblaggio complessivo;
  • i test di funzionamento generale;
  • sketch di test;
  • sketch definitivi;

Insomma ci sono ancora tante informazioni che desidero condividere con te e tutti gli appassionati di Arduino, elettronica, progettazione 3D e Making.
