AS5600 Knob 3D

AS5600 Knob 3D ti mostra come realizzare un modello 3D per l’encoder magnetico as5600.as5600 knob 3D

Come avrai letto nel precedente articolo sono partito da un progetto molto interessante e ben fatto: scottbez1: AS5600Knob.

I modelli 3D che ho ridisegnato partono dal progetto di scottbez1 e sono stati ridisegnati in Fusion 360 per adattare alcune parti.

Ad esempio il supporto per il cuscinetto l’ho adattato in modo che stesse incastrato perfettamente senza la fascetta aggiuntiva.

Procediamo con ordine e vedrai tutti i componenti 3D necessari.

AS5600 Knob 3D parts

Le parti che compongono l’ AS5600 Knob 3D sono in ordine, partendo dal basso:

  • la base di appoggio
  • il supporto per il pcb e il cuscinetto
  • la manopola con supporto per il magnete

la base di appoggio

ti serve per collegare l’AS5600 Knob 3D ad esempio ad un altro progetto o inserirlo nel tuo progetto:

as5600 baseg mount f360

nell’esempio mostrato è circolare, ma puoi darle la forma che preferisci.

I 4 fori coincidono con le dimensioni sia del PCB sia del supporto per il cuscinetto.

Le scanalature ti serviranno per far passare i fili che collegano l’AS5600 al tuo progetto, nel mio esempio all’arduino Leonardo per fare dei test.

Ho realizzato anche un rendering del componente per decidere che tipo di filamento utilizzare:

as5600 baseg mount render f360

ed ho scelto di stamparlo in bianco.

il supporto per il pcb e il cuscinetto

rappresenta il cuore del progetto, ossia il punto a cui di collega sia il PCB dell’AS5600 sia il cuscinetto:

as5600 bearing mount f360

i quattro fori, come per il precedente componente, servono a fissare il PCB ed al centro potrai alloggiare il cuscinetto 608RS.

Il cuscinetto è di quelli comunemente usati sugli skate e di facilissimo reperimento, li avevi già visti nel progetto del portabobina per stampante 3D.

Anche di questo componente puoi vedere un rendering prima della stampa:

as5600 bearing mount render f360

la manopola con supporto per il magnete

in un progetto che si chiame : AS5600 Knob 3D ossia AS5600 manopola 3D di certo non poteva mancare la manopola 😀

as5600 knob f360

che ospita, al centro, il magnete.

anche questo componente, rispetto alla versione disegnata e condivisa da scottbez1 è differente in quanto io ho preferito utilizzare il magnete fornito in dotazione con il componente:

tale magnete viene alloggiato nell’incavo presente al centro dell’alberino della manopola stessa.

ed il modello 3D della manopola chiarisce eventualmente il dubbio:

as5600 knob render f360

Assembla AS5600 Knob 3D

La fase di assemblaggio è alquanto semplice, ciascun componente trova la sua corretta collocazione l’uno sopra l’altro:

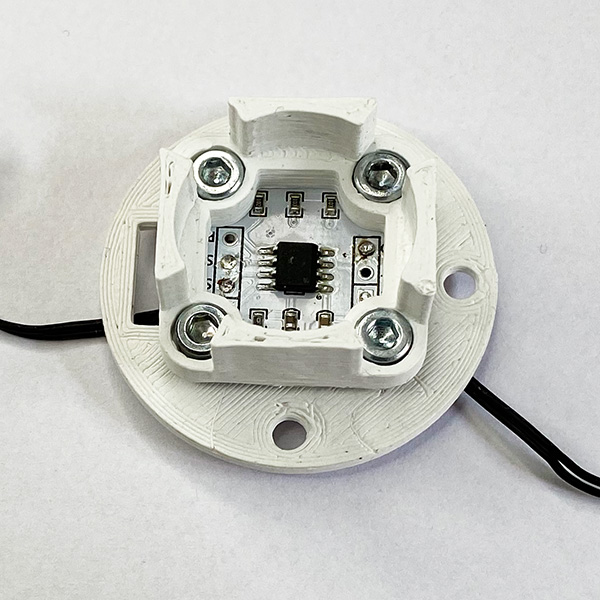

as5600 test montato no cuscinetto

il PCB dell’AS5600 Knob 3D è inserito tra la base ed il supporto del cuscinetto e bloccato con 4 viti M3x16 testa brugola.

Il cuscinetto è alloggiato nel centro:

as5600 test montato

e la manopola sarà incastrata inserendo l’alberino della stessa nel foro del cuscinetto.

Il video

ho deciso di realizzare un video in cui vedi tutte le fasi di montaggio e test dell’AS5600 Knob 3D:

e nel quale vedi anche un esempio, molto rapido del funzionamento sia come scroll del mouse, grazie all’arduino leonardo, sia della funzione zoom su Fusion 360.

Saranno argomenti che vedremo nel dettaglio nei prossimi articoli in cui leggerai come è scritto lo sketch di lettura per l’encoder magnetico e come trasformare i gradi angolari letti in valori utili per i tuoi progetti.
