Arduino IoT Dashboard

Arduino IoT Dashboard è dedicato alla realizzazione della tua prima dashboard da utilizzare con Arduino IoT Remote App

dashboard arduino app

Nel precedente articolo dedicato alla nuova App Arduino ufficiale dedicata all’IoT attraverso il tuo smartphone hai letto come installare e configurare l’app.

L’immagine in alto è la medesima che hai visto in chiusura del precedente articolo come continuità tra questi ultimi.

Passiamo alla configurazione della tua prima dashboard IoT.

Configurazione Arduino IoT Dashboard – primi passi



La prima Arduino IoT Dashboard parte dal login al create.arduino.cc con il medesimo utente usato per loggarti sull’App IoT.

Arrivi alla pagina principale:

Arduino IoT Dashboard login

in cui puoi selezionare “Arduino IoT Cloud” ( icona in alto a destra tra le quattro centrali ):

Arduino IoT Dashboard select IoT Cloud

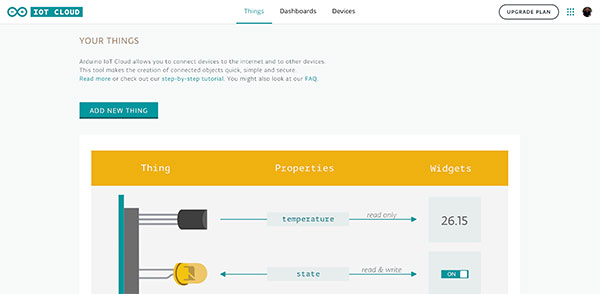

questa scelta ti porta alla schermata in cui puoi aggiungere i tuoi “Things” ( non oggetto di questo articolo ):

Arduino IoT Dashboard first screen

e nella quale devi cliccare, sul menu in alto, la voce “Dashboard” che ti porta in questa schermata:

Arduino IoT Dashboard click Dashboardda cui potrai creare la tua prima Dashboard cliccando sul tasto in basso “create dashboard”:

Arduino IoT Dashboard create new dashboard

arriverai nella schermata mostrata subito sopra in cui parte la creazione della dashboard.

Crea la tua prima arduino iot dashboard

Come ti suggerisce la schermata stessa ( sulla destra ) è il momento di aggiungere il nostro primo widget.

L’Arduino IoT Dashboard funziona con i widget predefiniti, che vedremo a breve, che ti permettono di creare la dashboard velocemente.

Arduino IoT Dashboard click Add

cliccando sul pulsante in alto “ADD” ti verrà mostrata la lunga lista dei widget che puoi inserire nel tuo progetto.

Per questo primo esempio ho deciso di aggiungere tre widget:

  • un dimmer da usare con un led;
  • due switch on/off da utilizzare con dei led;

Partiamo con il primo widget – il dimmer

Il primo widget che inseriremo nella nostra Arduino IoT Dashboard è un dimmer light:

Arduino IoT Dashboard select widget

che utilizzeremo per controllare una luce led.

Passiamo a configurarlo nella nostra dashboard, dopo averlo inserito:

Arduino IoT Dashboard positioning Dimmer light

Seleziona il widget appena inserito per vedere la colonna “Widget Settings” in cui potrai, in questo caso, ad esempio, cambiare il nome del widget in “Dimmer led”:

Arduino IoT Dashboard cange name widget

e se avessi altre caratteristiche potresti cambiare anche quelle.

automaticamente il nome del widget è stato modificato.

Aggiungi i due widget switch

Seleziona il primo dei due cliccando, come prima, sul tasto “ADD” in alto a sinistra e seleziona il widget corretto “switch”:

Arduino IoT Dashboard add a new widget

Il nuovo widget viene posizionato sul lato destro del primo, passa all’impostazione dei settings e poi vedremo come posizionarlo correttamente.

Clicca sulla colonna a destra nella finestra Name e cambia il nome da Switch a Led 1:

Arduino IoT Dashboard change name second widget

passa poi alla posizione del nuovo widget, trascinalo semplicemente cliccandoci sopra e ridimensionalo trascinando un angolo per renderlo leggermente più piccolo, il risultato finale sarà:

Arduino IoT Dashboard position the widget

hai notato che ho ridimensionato la larghezza del widget “switch led 1” a metà della larghezza del widget Dimmer led.

Aggiungi il terzo widget switch

Sei arrivato all’aggiunta dell’ultimo switch per questo primo esempio di creazione arduino IoT Dashboard.

Seleziona il widget, switch, come nel precedente passaggio:

Arduino IoT Dashboard add third widget

Procedi a rinominarlo in “Led 2” cliccando nella colonna di destra:

Arduino IoT Dashboard change name thrid widgete quindi a ridimensionarlo e posizionarlo sotto dimmer led ed a destra di Led 1:

Arduino IoT Dashboard positioning third widgetla nostra dashboard è quasi completa, manca solo il nome della stessa.

Rinomina la Dashboard

Per riconoscere le nostre arduino IoT Dashboard è bene dare loro un nome e per farlo ti basta cliccare nel box in alto al centro in cui attualmente compare “Untitled”:

Arduino IoT Dashboard change name

e scrivi il nome che desideri assegnare a questa dashboard:

Arduino IoT Dashboard name changed

in modo che da questo momento in poi riconoscerai la tua dashboard con il nome assegnato.

Infine clicca sul pulsante “USE DASHBOARD” in alto a destra, sopra la colonna delle proprietà dei widget:

Arduino IoT Dashboard Use

la schermata si aggiorna ed il tasto “USE DASHBOARD” diventa “EDIT DASHBOARD” che potrai utilizzare per editare la tua dashboard.

Visualizza l’elenco Dashboard

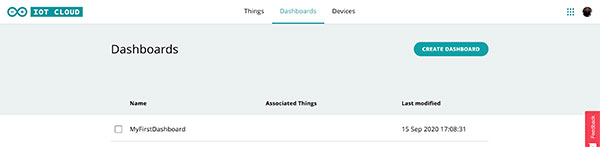

La lista delle tue dashboard sarà disponibile nella pagina principale dell’arduino IoT Dashboard:

Arduino IoT Dashboard list

e nella pagina principale dell’App IoT remote:

Arduino IoT remote Dashboard list

e selezionando la tua dashboard appena creata la vedrai visualizzata sul tuo smartphone:

dashboard arduino app

Nei prossimi articoli collegheremo alla dashboard delle schede arduino e dei led per vedere come controllarli da remoto.
