Prusa i3 GLCD panel

Prusa i3 GLCD panel è un contributo che ho voluto dare al progetto della nota stampante 3d.

prusa i3 glcd panel opened

La seconda stampante 3D che ho realizzato per il mio laboratorio maker e per sperimentare la realizzazione di differenti modelli di stampanti di questo tipo è il modello Prusa:

terminata la sistemazione dei cavi è ora di fissare il display grafico GLCD alla struttura che al contempo non ti crei difficoltà sia in fase di utilizzo sia quando devi riporre la stampante.

Prusa i3 GLCD panel

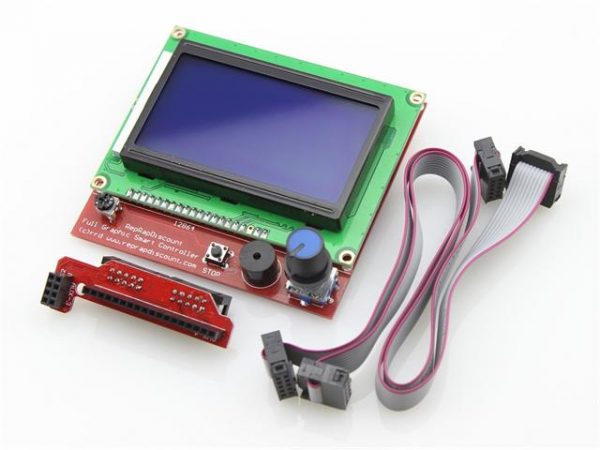

Il display grafico tipo GLCD da cui sono partito è questo:

glcd-ramps-14-128x64

che nel mio caso ha i cavi leggermente corti per posizionare il display in alto alla Prusa i3 per cui ho deciso di realizzare un pannello che potesse essere montato lateralmente alla stampante stessa e che possa essere richiuso lateralmente quando non necessario.

Come punti di fissaggio alla struttura in legno ho voluto riutilizzare i supporti ferma cavo, con foro piccolo, di cui hai già letto nell’articolo dedicato ai fermacavi, in questo modo devi riprogettare il tipo di cerniera e sai che il pezzo già è adatto ad essere montato sulla stampante:

prusa i3 glcd panel support

manca solo da progettare il Prusa i3 GLCD panel vero e proprio, il pannello a cui avvitare il display grafico e che possa essere montato sui supporti, per farlo ho deciso di utilizzare Inventor 2016 e di rifinire il modello in STL con OpenSCAD:

prusa i3 glcd front panel

Video delle fasi di stampa

Stampa sia il pannello che ospiterà il GLCD sia i due supporti, per i miei ho utilizzato la stessa stampante, quando si dice che le stampanti 3d sono in grado di replicare se stesse; in questo caso sono in grado di stampare pezzi aggiuntivi e migliorati di se stesse 😉

Ecco il video, in time lapse, durante le due stampe successive:

Montaggio Prusa i3 GLCD panel

per il montaggio Prusa i3 GLCD panel ho utilizzato delle semplici viti M3x25 con dei dadi di fissaggio ed una rondellina metallica tra le parti in PLA:

prusa i3 glcd front panel particolare montaggio

in modo che nello strofinare delle due parti una contro l’altra non si consumino a vicenda, suggerimento dell’amico Mario A., grande esperto di questo tipo di stampanti.

Il GLCD è montato sul pannello grazie a 4 viti M3x10:

prusa-i3-glcd-front-panelfissaggio

e grazie alle cerniere puoi riporre il display lateralmente quando non usi la stampante:

prusa-i3-glcd-front-panel-closed

o aprire il display in modo da operare facilmente in fase di stampa:

prusa i3 glcd panel opened

Qui trovi i files del progetto da stampare: Thingiverse

Buone stampe 3D !!

  • Questo sito ed i suoi contenuti è fornito "così com'è" e Mauro Alfieri non rilascia alcuna dichiarazione o garanzia di alcun tipo, esplicita o implicita, riguardo alla completezza, accuratezza, affidabilità, idoneità o disponibilità del sito o delle informazioni, prodotti, servizi o grafiche correlate contenute sul sito per qualsiasi scopo.
  • Ti chiedo di leggere e rispettare il regolamento del sito prima di utilizzarlo
  • Ti chiedo di leggere i Termini e Condizioni d'uso del sito prima di utilizzarlo
  • In qualità di Affiliato Amazon io ricevo un guadagno dagli acquisti idonei qualora siano presenti link al suddetto sito.

Permalink link a questo articolo: https://www.mauroalfieri.it/elettronica/prusa-i3-glcd-panel.html

7 commenti

Vai al modulo dei commenti

    • mrshark il 21 Settembre 2016 alle 13:11
    • Rispondi

    curiosità: sai come poter usare questi moduli (il reprapdiscount full graphic smart controller o quello con schermo 2004, reprapdiscount smart controller) SENZA una stampante 3D? Io ho preso il modello grafico e quindi m’avanza quello 2004 che era di serie con l’Hephestos, e vorrei poterlo riusare… l’unica che mi viene in mente è fare un lavoraccio per estrarre le parti relative dal firmware Marlin… grazie in anticipo 🙂

    1. Ciao Antonio,
      riporto la risposta fornita già su FB questa mattina.
      Sei fortunato proprio in questi giorni sto provando a collegare uno di questi display ad arduino direttamente e ne farò un tutorial. Il modello 2004, se non ricordo male un 20×4, non lo possiedo ma immagino che i collegamenti siano i medesimi e la libreria potrebbe andarti bene quella che ho usato sul display 20×4 e descritto nel mio blog.

    • Matteo il 21 Settembre 2016 alle 23:27
    • Rispondi

    Piccolo errore che ti segnalo: “Ecco il video, in time lapse, durante le due stame successive:”
    Complimenti per il resto!

    1. Grazie Matteo !!

    • nicola il 16 Ottobre 2016 alle 15:30
    • Rispondi

    ma hai messo una ventola che soffia sui driver per poter montare la scheda in verticale ?

    1. Ciao Nicola,
      ho messo la ventola per poter raffreddare i driver e realizzato un supporto, simile ad un ragno a 6 zampe, per far in modo che montando la scheda in verticale le alette di raffreddamento non cadessero durate il funzionamento della stampante 3D.
      Sono ancora in test con questa parte e la pubblicherò a breve, finiti i test 🙂

    • nicola il 20 Ottobre 2016 alle 22:08
    • Rispondi

    non vedo l’ora di provarla
