Mini levigatrice a nastro diy

La mini levigatrice a nastro diy è un progetto che da un po’ di mesi vedi spesso sui canali youtube per makers.

Da qualche settimana il filtro per contenuti di youtube mi proponeva spesso video di maker che si sono realizzati delle mini levigatrice a nastro da scrivania per i propri progetti.

In particolare l’amico Daniele Tartaglia, maker esperto ha realizzato una prima versione di questo progetto:

ed anche una evoluzione:

davvero molto interessante e che ti invito a guardare.

Inoltre ho sempre pensato che una levigatrice a nastro da banco potesse essere utile nel laboratorio di un maker per molti progetti che realizziamo come, ad esempio, levigare dei pcb o stampe 3D.

Ho cercato sui maggiori market place delle levigatrici trovando questi modelli:

Memows Mini macchina elettrica, per lucidatura

oppure:

Ejoyous Levigatrice a Nastro Multifunzione, Levigatrice Elettrica

ed a tutte mancava qualcosa che mi sarebbe piaciuto avere: la regolazione della velocità.

Ovviamente puoi acquistarne una di quelle riportate sopra e aggiungerci un regolatore per la velocità, tuttavia, come spesso accade, vuoi sfidare te stesso e realizzare qualcosa di tuo.

La mini levigatrice a nastro diy

spinto dalle considerazioni di cui hai letto sopra ho deciso di progettare e realizzare la mia versione della mini levigatrice a nastro diy.

Il primo punto che dovrai affrontare sarà la scelta del materiale, nel mio caso, rovistando nel laboratorio, ho scoperto di possedere già alcune parti:

• Il motore: modello 775 12v 4500 giri
• il profilo angolare in alluminio 40x40x1000 cm
• i pulsanti con led
• il jack 12v dc 5,5mm x 2.1mm
• cuscinetti da skateboard foro interno 8mm esterno 21mm

gli altri componenti necessari puoi trovarli ai seguenti link:

• regolatore di tensione 12V PWM
• piedini in gomma siliconica antiscivolo
• il nastro abrasivo da 330mm in diverse grane

resta poi la viteria che puoi trovare in ferramenta o in questi link:

• viti M8 x 80 mm
• viti M5 x 20 mm
• dadi M8
• dadi M8 autobloccanti
• dadi M5
• viti per legno M4 20mm
• viti per legno M3 30mm
• puleggia foro 8mm da 60 denti
• puleggia foro 5mm da 20 denti
• cinghia GT2 695mm 6mm

per la base in legno ho utilizzato uno scarto di legno di faggio da 18mm di dimensioni 15 cm x 21 cm.

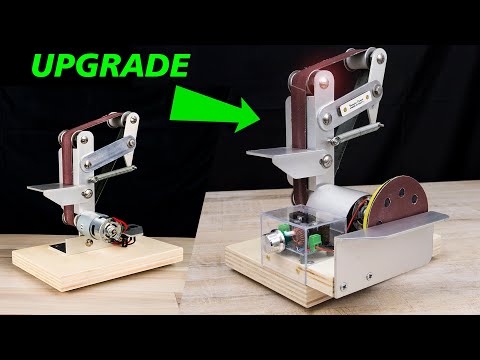

Prima di passare alla parte di realizzazione ti invito a vedere il video dell’assemblaggio:

Progettazione della mini levigatrice

La progettazione l’ho eseguita con Fusion 360 ed ho condiviso il progetto su Thingiverse.

Partendo dalla parte principale: la staffa su cui sono posizionate le pulegge in verticali:

e disegnando successivamente le parti di supporto per il terzo rullo:

le pulegge su cui scorre il nastro abrasivo:

e i supporti da stampare in 3D per fissare i cuscinetti:

infine ho realizzato le parti di supporto al regolatore di velocità:

e la copertura delle parti in movimento: la cinghia tra il motore e l’asse che trascina il nastro abrasivo:

Realizzazione delle parti in alluminio

anche se le dimensioni le troverai nei disegni mini levigatrice a nastro diy che ho pubblicato qui le riporto anche in questo articolo.

Parti dalla staffa principale in cui sono posizionati sia i fori per alloggiare le pulegge che i braccetti posteriori ed il portacuscinetto:

in cui il 40mm iniziali saranno da piegare per fissare la staffa alla base in legno.

Ecco una foto frontale della staffa in cui vedi meglio le dimensioni ed i fori:

To occorreranno i due braccetti per fissare il secondo rullo, quello che tensiona il nastro abrasivo:

sempre in alluminio e dalla stessa barra a L puoi ricavare il piano di appoggio dei pezzi che ti aiuterà quando levighi:

il cui dettaglio è il seguente:

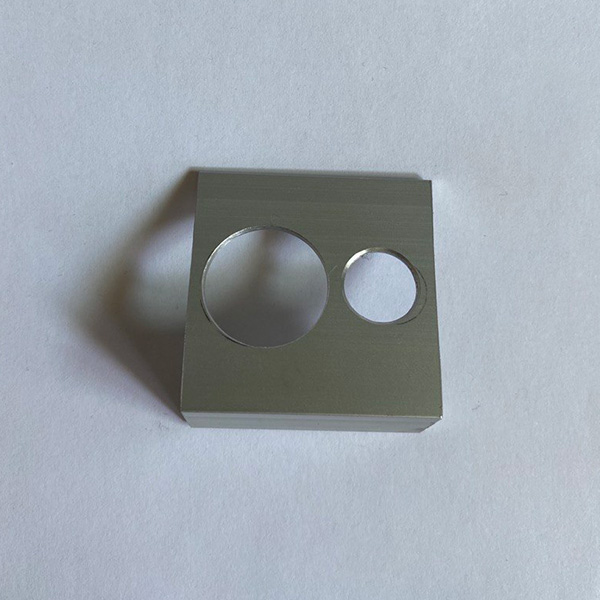

ho voluto realizzare in alluminio anche la staffa ad L in cui alloggiare sia il pulsante di accensione sia il connettore di alimentazione:

ed ecco come sono posizionati:

Infine dovrai realizzare la staffa per montare il motore adatto alle dimensioni del motore che avrai scelto.

Parti 3d della mini levigatrice a nastro diy

prima di passare ad assemblare la levigatrice avrai bisogno di alcune parti stampate in 3D, i rulli su cui scorre il nastro abrasivo:

ed i supporti per i cuscinetti:

oltre al mini case per il regolatore di velocità del motore:

ora che possiedi tutti gli elementi e la viteria necessaria puoi passare all’assemblaggio della mini levigatrice a nastro diy seguendo il video che hai visto sopra e che ti riporto qui:
