Dataino il progetto arduinoWeb di Carmelo

Dataino è un progetto realizzato da Carmelo, un giovane appassionato di arduino, web e database che ha deciso di condividere il suo progetto su questo Blog.

dataino interfaccia web

Carmelo mi ha inviato tutto il materiale fotografico corredato da una dettagliata spiegazione sul funzionamento che vorrei farti leggere integralmente per cui la riporto senza correzioni di sorta, buona lettura.

Il progetto Dataino

L’idea del sito è nata dall’esigenza di poter semplificare il più possibile il lavoro di creazione database e delle relative tabelle e interfacce web.

Il progetto si è evoluto quando ho iniziato a giocare con arduino e con le sua potenzialità. Soprattutto con la possibilità di comunicare via rete internet con il protocollo http e il comando GET.

Prima di utilizzare il sistema devi registrarti ed effettuare il login. Dopo l’accesso trovi una sezione dedicata alla creazione del database e delle relative tabelle, passaggio necessario da eseguire per poter operare con il sito.

dataino creazione tabelle

Ecco un esempio di come creare un database e relativa tabella in cui caricare i dati o Datalogging:

Attraverso l’interfaccia web

dataino interfaccia web

crea un nuovo database, ad esempio: “MauroAlfieri”, con la relativa tabella “Datalogging” e l’opzione Pubblic spuntata

dataino pubblic

questo farà si che la tabella venga pubblicata nella sezione [Data]

dataino tabella

ed sarà vista da internet da chiunque con la possibilità di scaricare i dati.

Il sistema assegna alla tabella una chiave API-Key:E49u-KY51-34i6-1r2D-g682 che identifica la tabella e i diritti che hai sulla stessa. In questo caso essendo la chiave principale hai il diritto di [scrittura] [lettura] [modifica] e [cancellazione].

A questa tabella aggiungi una colonna con il nome “Valore_da_Arduino” e setta questa colonna con tipo di dati “Tiny Int” che può contenere numeri interi fra 0 e 255.

Il sistema è ora pronto a ricevere dei dati !

Queso è il comando con cui arduino, o il browser web, aggiunge nella tabella Datalogging il valore 200 nella Colonna “Valore_da_Arduino”:

http://94.23.64.3/~dataino/api/add_value.php?api-KEY=E49u-KY51-34i6-1r2D-g682&Valore_da_Arduino=200

Se copi e incolli il link nel tuo browser e premi invio, il server risponde con un codice #1;* che significa caricamento effettuato.

Ecco il flusso logico dal momento in cui premi invio nel browser:

dataino flusso dati

Analisi del comando

Ecco come funziona l’invio dei dati al server:

http://94.23.64.3/~dataino/api/add_value.php?api-KEY=E49u-KY51-34i6-1r2D-g682&Valore_da_Arduino=200

Comando

Descrizione

http://94.23.64.3 Dataino Server
~dataino/api/add_value.php? Funzione Dataino (aggiungi)
api-KEY=E49u-KY51-34i6-1r2D-g682 Chiave privata
Valore_da_Arduino=200 Nome della colonna = valore da scrivere

in risposta il server restituisce:

#1;*

Code

Note

# Carattere di Start
1 Risultato value 1 = OK 0= Fail
; Carattere di STOP
* Fine DATA

con la stessa tipologia di comando puoi interrogare la tabella:

http://94.23.64.3/~dataino/api/find_value.php?api-KEY=E49u-KY51-34i6-1r2D-g682&Valore_da_Arduino=333

Risposta => #0;* (non esiste nella tabella Datalogging il valore 333 nella colonna Valore_da_Arduino)

oppure cancellare un dato valore nella tabella

http://94.23.64.3/~dataino/api/delete_value.php?api-KEY=E49u-KY51-34i6-1r2D-g682&Valore_da_Arduino=200

Risposta => #21;22;23;* (Cancellate la riga 21,22,23 nella tabella Datalogging)

Esempio Controllo Temperatura con sensore DS18b20

Il materiale necessario per riprodurre il progetto:

  • n.1 Sensore DS18b20
  • n.1 resistenza 4k7 Resistor
  • n.1 Arduino + 1 x Arduino ethernet shield ( oppure solo un Arduino Ethernet )

Schema di collegamento:

schema di collegamento

La struttura della tabella in cui archiviare il dato è:

ID

(creato automaticamente)

Time stamp

(creato automaticamente)

Temperatura

Da –20,00 C° a +70,00 C°

Contatore riga Data, ora, minuto, secondo

La creazione della tabella puoi eseguirla ripetendo i seguenti passi:

Seleziona il database “MauroAlfieri” dove vuoi aggiungere la tabella

dataino new table

premi il bottone: [New DATA TABLE] e compila i campi necessari impostando la tabella come pubblica e salva:

dataino save

La nuova tabella, con chiave 7y6X-3T7i-0d5N-979Q-yUV3, è stata creata:

tabella creata

Aggiungi una colonna capace di ricevere dei dati decimali con queste caratteristiche:

  • Descrizione: casa
  • Tipo: Decimal
  • Unità: C°
  • Min: -20.00
  • Max: 40.00

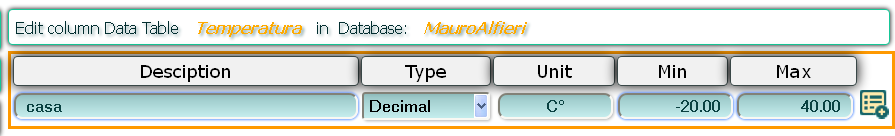

nuova colonna dati

Il sistema è pronto a ricevere dei dati:

 ricezione dati

Puoi utilizzare i seguenti comandi per inserire, leggere o cancellare i dati in questa tabella:

Aggiungi dati

http://94.23.64.3/~dataino/api/add_value.php?api-KEY=7y6X-3T7i-0d5N-979Q-yUV3&casa=0

Ricerca/leggi dati

http://94.23.64.3/~dataino/api/find_value.php?api-KEY=7y6X-3T7i-0d5N-979Q-yUV3&casa=0

Cancella dati

http://94.23.64.3/~dataino/api/delete_value.php?api-KEY=7y6X-3T7i-0d5N-979Q-yUV3&casa=0

Nel prossimo articolo vedrai il codice arduino realizzato da Carmelo e le funzioni di fenerazione dei grafici dei sensori direttamente sul sito dataino.
