Box Rasperry Pi 2 laser cut

Lo scorso weekend mi sono dedicato alla realizzazione del Box Rasperry Pi 2 laser cut

Box Rasperry Pi 2

Qualche settimana fa ho acquistato una Rasperry Pi 2 da sostituire nel progetto di remote raspbian control arduino in quanto in fase di compilazione l’uso del modello B+ Raspberry risulta alquanto lento nella fase di compilazione degli sketch.

Come già fatto per il precedente progetto e per il baby monitor ho deciso anche in questo progetto di costruire un case per la raspberry Pi 2 laser cut ossia in plexyglass da 3 mm

Per farlo sono partito da alcuni case trovati in internet e destinati alla Raspberry Pi Model B+ che si presenta in forma simile alla Raspberry Pi 2.

Disegnare il Box Rasperry Pi 2 laser cut

Il box Rasperry Pi 2 laser cut non è stato semplice da realizzare come il primo per la Model B in quanto ancora non ci sono molti esperimenti e case realizzati sul web, i 4 esempi che ho trovato, seppur differenti tra loro non si sono rivelati coerenti con la shield ed ho dovuto eseguire prima delle correzioni ed anche alcuni tentativi prima di giungere ad un progetto soddisfacente.

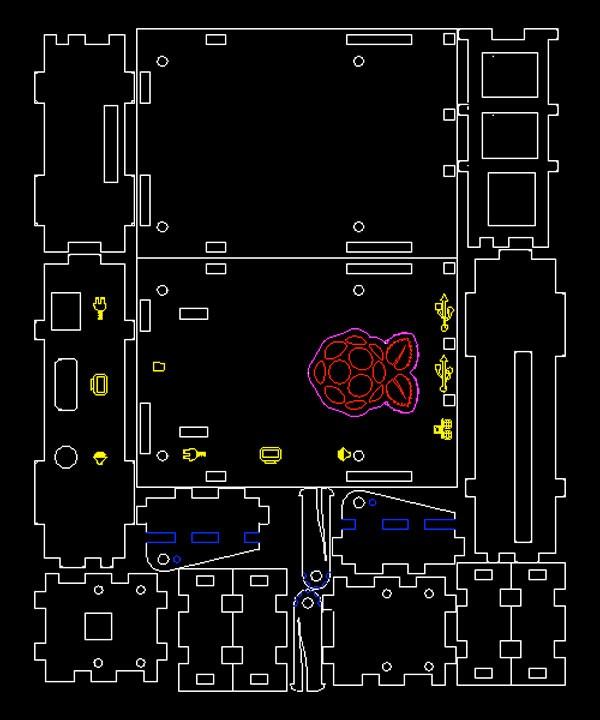

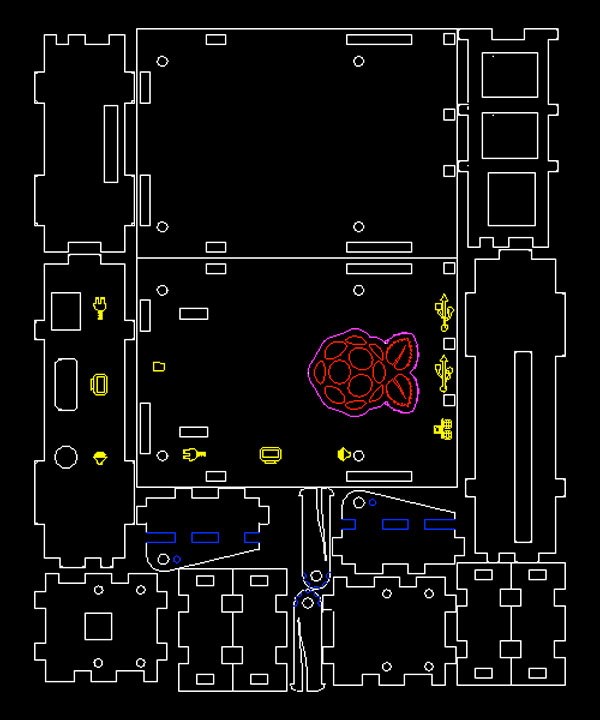

Box Rasperry Pi 2 disegno

Prossimamente ti proporrò anche il file DWG in pieno accordo con la filosofia open a cui da sempre aderisco con i miei esperimenti personali, lo condividerò su un servizio online e ne troverai il link in questo articolo.

Il progetto puoi scaricarlo da Thingiverse dove l’ho pubblicato in seguito alla richiesta di Antonio ( vedi commenti ).

Realizzazione del box Rasperry Pi 2

La fase di realizzazione non è molto complessa, basta avere a disposizione una macchina per il taglio laser e del plexyglass o recarti presso uno dei centri che offrono tale servizio, io sono andato al WeMake per tagliare il mio progetto:

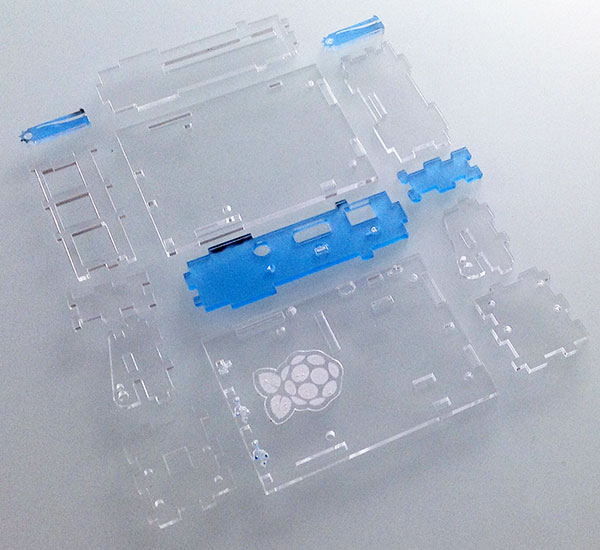

Box Rasperry Pi 2 laser cut

una volta ottenuti i pezzi singoli dal disegno ho iniziato a montare il  box rasperry Pi 2 cominciando a fissare sul fondo del box la raspberry pi con 4 viti e 4 distanziali femmina-femmina:

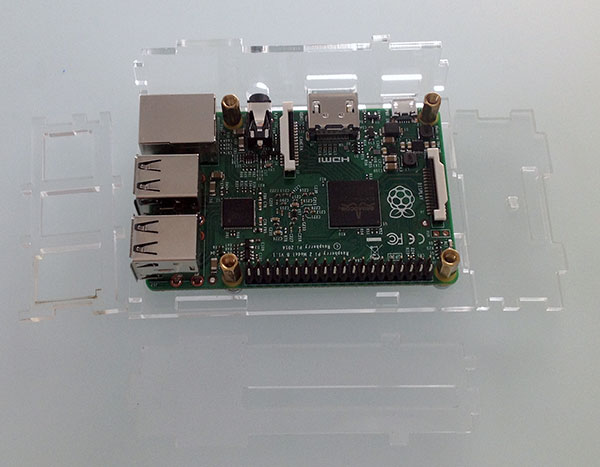

Box Rasperry Pi 2 fori

incastrando subito prima del fissaggio il lato che ospita la porta HDMI.

Procedi poi inserendo anche gli altri lati e chiudi il box con il suo coperchio in cui ho inciso il logo raspberry:

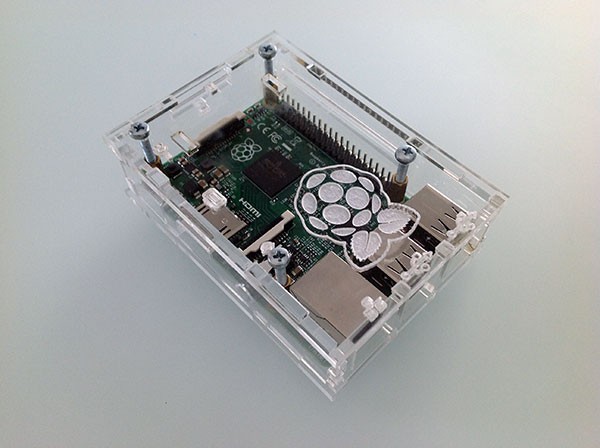

Box Rasperry Pi 2 montato

fissa il tutto con delle viti da 3mm che si avvitano sui distanziali inseriti prima per bloccare la scheda.

Buona realizzazione !!!
