Wires Dispenser 3D

Oltre un anno fa ho disegnato e stampato il primo wires dispenser 3D e nei mesi successivi ho stampato altri box da affiancare ai primi:

wires dispenser 3d mounted side

oggi ti mostro come assemblare tra loro 10 box di tipo wires dispenser.

Materiale necessario per assemblare il wires dispenser 3D

Il materiale necessario per assemblare i 10 wires dispenser è:

  • n. 1 barra filettata M4 x 100 cm
  • n.4 dadi ciechi M4
  • n.4 dadi M4

chiaramente ti servono anche i box e le spolette stampate in 3D ed i cavi da avvolgervi sopra.

Quindi puoi aggiungere alla lista del materiale per 10 wires dispenser 3D:

  • n.10 external_wires_dispenser.stl
  • n.10 bott_internal_wires_dispenser.stl
  • n. 10 top_internal_wires_dispenser.stl
  • n.  1 cover_wires_dispenser.stl

I file STL che ti ho indicato puoi scaricarli dal mio canale thingiverse

Montaggio dei 10 wires dispenser 3D

Ho realizzato un video in cui puoi vedere tutti i passaggi del montaggio:

Se il mio canale YouTube ti potrebbe essere utili ricorda di iscriverti e sostenere, così, la realizzazione dei miei tutorial.

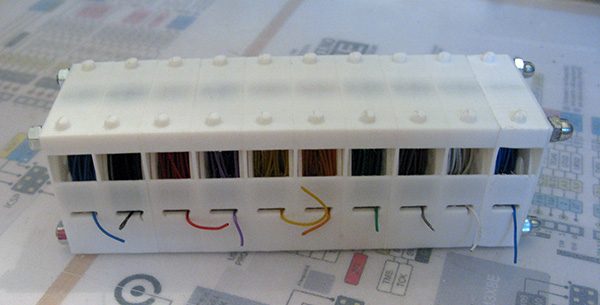

Il risultato finale che otterrai è, come visto nel video, simile a questo:

wires dispenser 3D mounted front
