Wires Dispenser 3D Printing

Inizia la settimana con la realizzazione del Wires Dispenser 3D Printing per organizzare i fili nel tuo laboratorio.

wires dispenser 3d printed mounted

Qualche settimana fa mi sono accorto che la quantità di fili che normalmente utilizzo per realizzare i miei progetti su commissione e personali era tale da non riuscire più a distinguerne i colori.

Inoltre, per loro natura, più i fili sono sottili maggiori sono i livelli di “ingarbugliamento” a cui sono capaci di arrivare; con la conseguenza che al tentativo di utilizzarli si rendeva impossibile prelevare il colore desiderato senza che almeno uno si spezzasse 🙁

Il Wires Dispenser

Ecco perché ho deciso di realizzare un nuovo progetto 3D, il Wires Dispenser il cui scopo è permetterti di organizzare i fili in singole bobine e disporli sulla scrivania in modo ordinato e facilmente utilizzabile.wires dispenser 3d printed parts



Dopo aver disegnato il dispenser, l’ho stampato, corretto ed infine condiviso sul mio profilo thingiverse.

Ecco come si presenta il singolo wires dispenser dopo la stampa 3D:wires dispenser 3d printed all parts



Come puoi realizzare il tuo Wires Dispenser

La realizzazione è alquanto semplice, ti è sufficente prelevare il progetto dal link sopra, caricarli nel tuo programma di sliser preferito personalizzando le configurazioni relative al materiale in cui desideri stamparlo, io ho usato del comune PLA bianco, ed i parametri relativi alla qualità con cui realizzarlo:

  • Riempimento ( Fill ) al 25%
  • Definizione del layer: 0.10
  • Altezza del layer di base e superiore ( bottom and top ): 0.6 ( 6 strati completi )

quindi esegui la stampa di tutti i componenti che desideri ricordando che di cover ( cover_wires_dispenser.stl ) te ne occorre uno per tutti i wires dispenser che realizzerai:

wires dispenser 3d printed no cover



Parametrizzazione

Grazie alla possibilità offerta da OpenSCAD di usare delle variabili nel progetto puoi personalizzare il tuo wires dispenser se ti occorresse di dimensioni e proporzioni differenti.

I parametri sono presenti nella prima parte del progetto e ti permettono di aumentare, o diminuire, la grandezza del dispenser sia come circonferenza sia in altezza senza che si modifichino i fori e le distanze tra essi.

wires-dispenser-parameter

Fasi di progettazione e realizzazione

Per semplificare la stampa del componente ed il successivo montaggio ho progettato il wires dispenser in 4 parti stampabili singolarmente:

  • contenitore della bobina
  • parte inferiore della bobina
  • parte superiore della bobina
  • coperchio ( uno per tutti i dispenser che unisci orizzontalmente )

Ecco la sequenza dei pezzi elencati, il contenitore esterno:

wires dispenser 3d print external

parte inferiore della bobina:

wires dispenser 3d print internal bottom

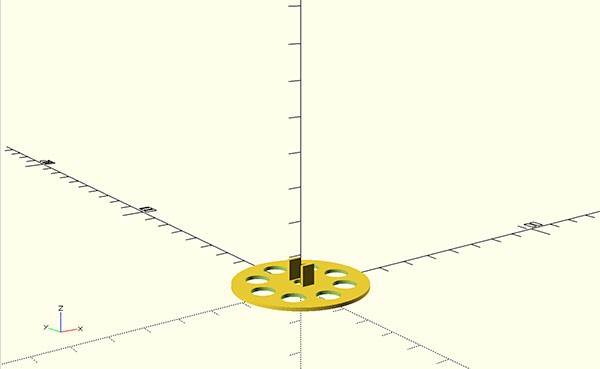

parte superiore della bobina:

wires dispenser 3d print internal top

coperchio:

wires dispenser 3d print cover

e l’esploso del modello:

wires dispenser 3d print exploded

ed il wires dispenser assemblato:

wires dispenser 3d print mount front

Chicca del progetto

Ho aggiunto nel progetto una chicca: la possibilità di impilarli in verticale in modo da ottenere un dispenser multipiano:

wires dispenser 3d printed assembled
