Wifi Shield arduino – il montaggio dell’SPI

Qualche tempo fa ho acquistato dal sito robot-domestici la wifi shield arduino con l’idea di sviluppare qualche progetto  in wifi con il mio arduino.

wifi shield arduino

La shield è arrivata già completamente saldata e pronta per essere utilizzata a parte il connettore SPI che è da costruire e saldare sulla wifi shield aduino.

Non si tratta di una operazione complessa e con un comune saldatore da 30/40W puoi eseguire da solo il montaggio a patto di utilizzare qualche trucco che in questo tutorial ti spiego.

Preparazione del connettore SPI per la wifi shield Arduino

nella confezione trovi un connettore strip a 8 poli simile a uno dei due connettori già saldati in corrispondenza dei primi 8 pin digitali arduino su tutte le shield compatibili.

La connessione SPI è composta da 6 pin disposti su due file da 3 contatti ciascuna, come vedi in figura:

SPI pin arduino wifi

la prima operazione che dovrai eseguire è trasformare lo strip da 8 poli in 2 strip da 3 poli ciascuno.

L’operazione richiede solo l’uso di un cutter e di tanta pasienza e attenzione, sopratutto a non ferirti con il taglierino, posizionando il taglierino sul 4° pin dello strip incidi la plastica fino a toccare il contatto metallico, da entrambi i lati, a questo punto piega leggermente lo strip in modo da separare la parte composta da 3 pin da quella composta da 4 pin.

Posiziona il cutter sul 4° pin del connettore più lungo rimasto ed esegui le medesime incisioni e separazioni, il risultato dovrebbe essere simile a questo:

wifi shield arduino connettori SPI

ora dovresti riuscire a tener fermi i connettori in posizione verticale mentre li saldi alla wifi shield arsuino.

Io mi sono fatto aiutare da Arduino Uno e penso che anche tu possa fare altrettanto, collega i due strip da 3 poli come infigura su di un Arduino uno:

wifi shield arduino montaggio

unisci la wifi shield arduino all’arduino uno:

wifi shield inserimento pin SPI

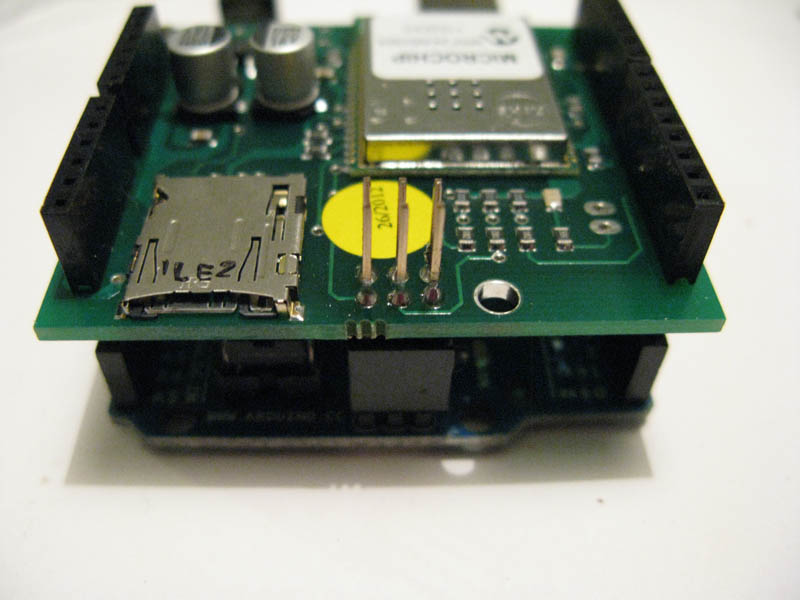

procedi saldando gli strip alla wifi shield arduino:

wifi shield arduino saldatura

e taglia le parti in eccesso:

wifi shield arduino pin SPI montati

in questo modo sarai sicuro che:

  • i pin saldati sono montati in perpendicolarmente al piano;
  • i pin corrispondono esattamente a quelli arduino a cui dovranno essere collegati;
  • la distanza dei pin dalla wifi shield è corretta perchè il contatto avvenga perfetttamente.

La wifi shield Arduino

la wifi shield è realizzata con un modulo MRF24WB0MA a 2,4 GHz standard 802.11 IEEE della Microchip e dispone di supporto per la crittografia  AES, TKIP e WEP, WPA , WPA2.

L’antenna è integrata anche se il modulo in se avrebbe anche la predisposizione per una antenna esterna da utilizzare con la shield.

La comunicazione SPI ad alta velocità ti permette di gestire anche lo slot per micro-sd già presente sulla shield, per questo motivo eseguire i passaggi di montaggio è indispensabile e ti permette di sfruttare tutte le opportunità offerte dalla wifi shield arduino.

Sul sito del produttore puoi trovare due esempi di sketch da utilizzare con questa shield:

Nei prossimi articoli proverò questa shield e ti pubblicherò dei tutorial interessanti sul suo utilizzo.

Intanto ti propongo di iniziare a sperimentare e se avrai dei consigli condividili con tutti gli appassionati commentando questo articolo.

Buon divertimento !!!
