Tutorial: PCB iModela sw install

In questo tutorial leggerai come installare il software per realizzare un PCB con la iModela da cui il titolo PCB iModela sw install

iModela Sw install

In pratica per usare la iModela hai bisogno di tre componenti sw:

  • driver per riconoscere la iModela
  • iModela Creator
  • iModela Controller

che sono 3 software ( di seguito sw ) proprietari che la Roland inserisce in un CD che trovi nella macchina stessa al momento dell’acquisto.

PCB iModela sw install

Ovviamente i software della iModela non servono per realizzare solo PCB ma per controllare la piccola Cnc anche per incisioni o realizzazioni 3D.

Sfortunatamente i sw per iModela sono disponibili solo per Windows, quindi su Linux dovremo utilizzare un altro metodo che sto sperimentando.

Passiamo ad installare tutte le componenti, il primo passo è inserire il cd ed attendere che l’autorun ti mostri la prima schermata:

iModela Sw install

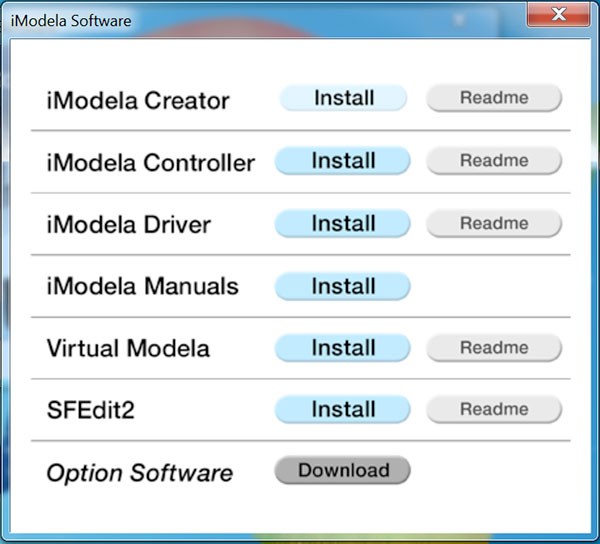

a questo punto puoi procedere cliccando su “Install” e ti verrà mostrata una nuova schermata:

iModela sw install Menu

in cui ci sono elencati tutti i sw presenti nel CD e che puoi installare.

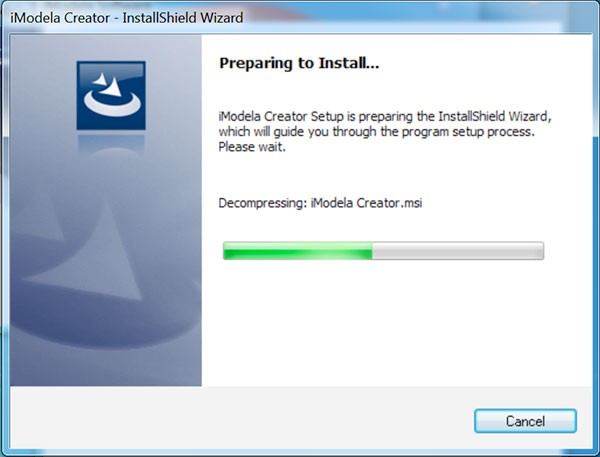

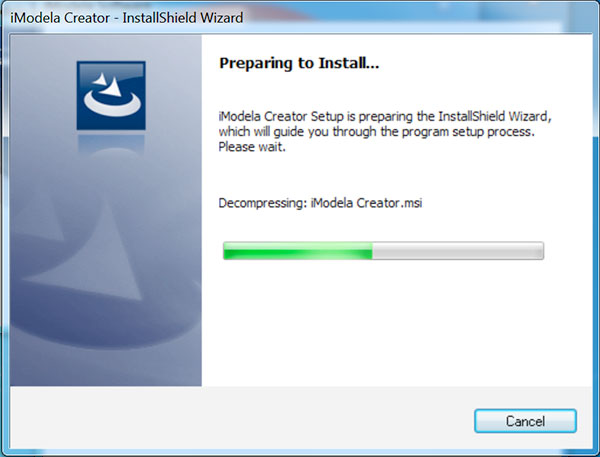

Partiamo con iCreate, clicca sul pulsante “Install” e ti comparirà una schermata simile alla seguente:

iModela sw install iCreator

ed a seguire:

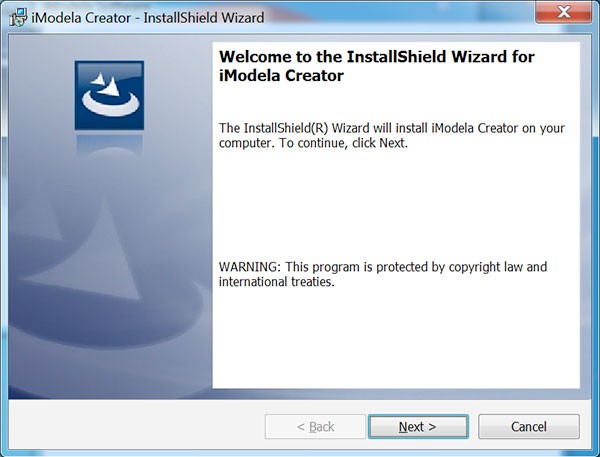

iModela Software install iCreator welcome

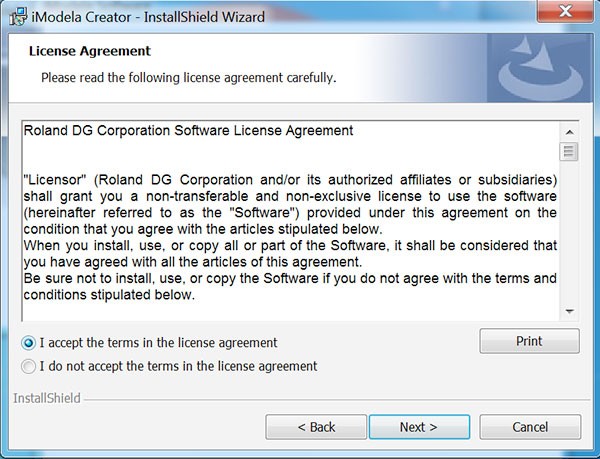

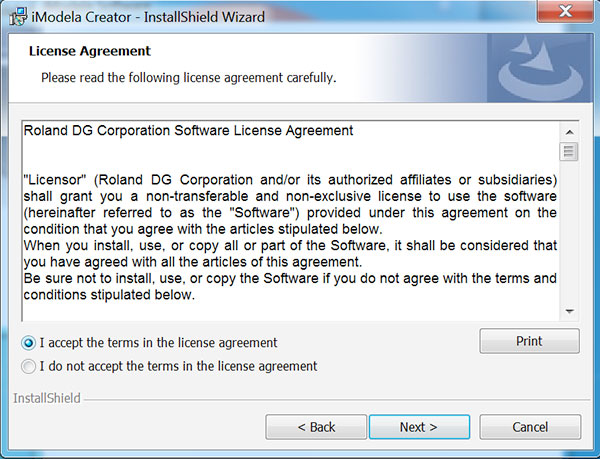

clicca su next ed accetta la licenza che ti viene proposta:

iModela Software install iCreator license

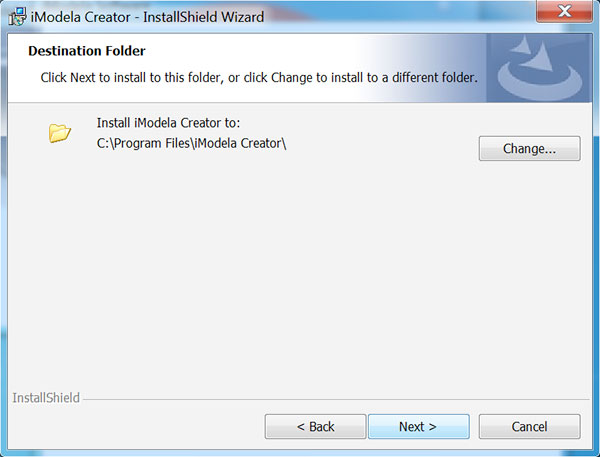

scegli dove installare iModela Creator, io ho preferito mantenere il path consigliato:

iModela Software install destination

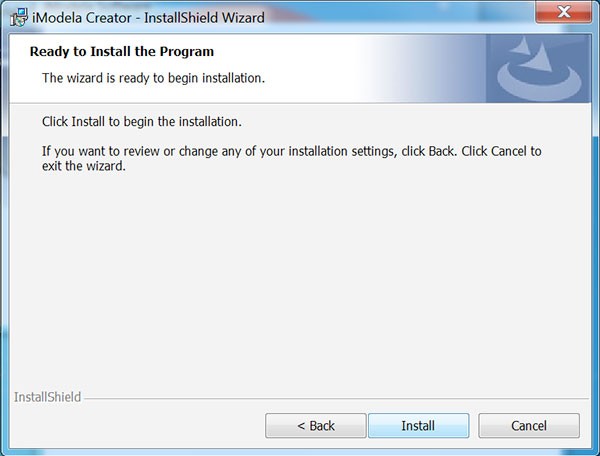

il sw è pronto per l’install dell’iModela Creator:
iModela Software install iCreator ready to

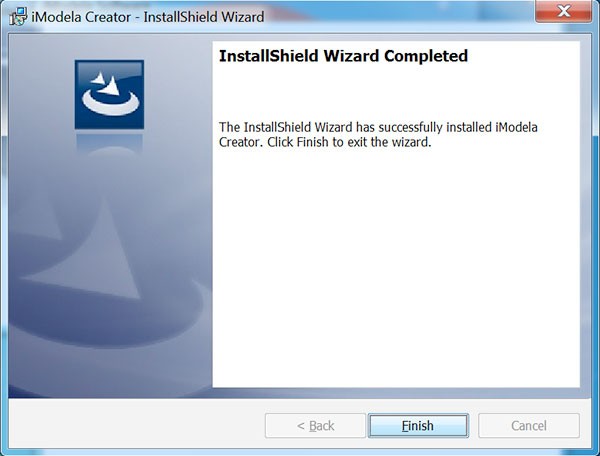

clicca su Install e inizia l’installazione del PCB iModela sw install, fino alla comparsa della seguente schermata:

iModela Software installed

chiudendo la schermata ritrovi sotto il menu di installazione degli altri sw per iModela:

iModela sw install Menu

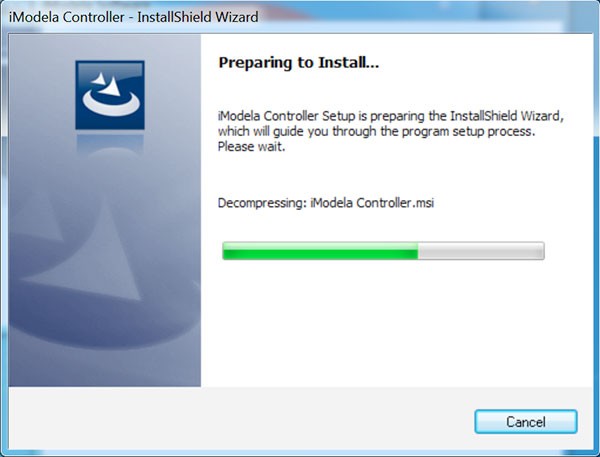

procedi cliccando su “Install” dell’iModela Controller che ti permette di controllare la posizione della fresa prima di inviare il file da incidere:

iModela Software install Controller

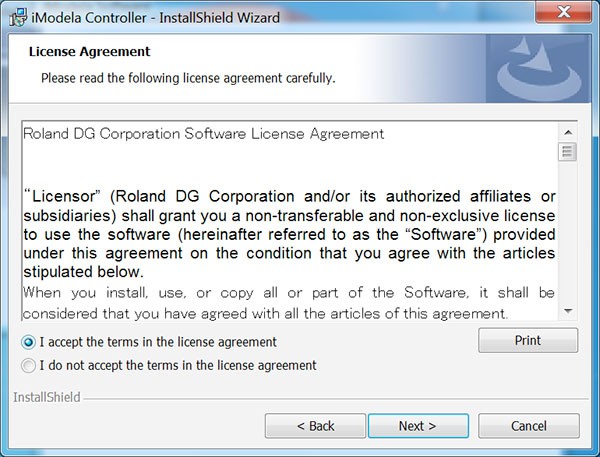

l’installazione è semplice come per liModela Creator in quanto i passi sono i medesimi: dopo la preparazione dell’installazione ti chiede di approvare la licenza:

iModela Software install Controller license

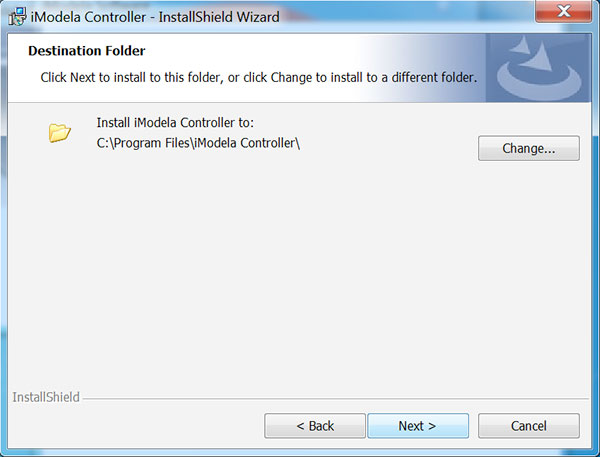

quindi di definire il path di installazione:

iModela Software install Controller destination

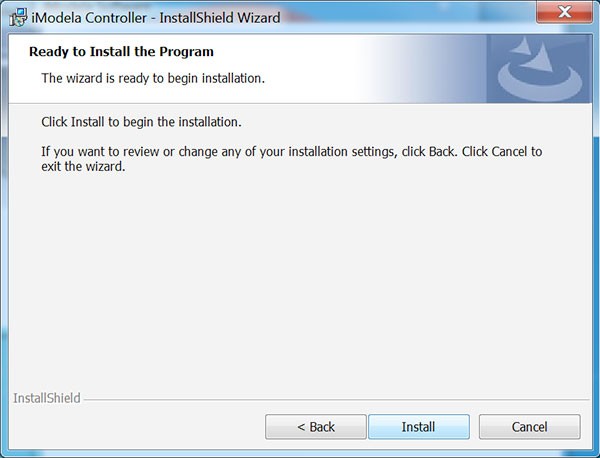

e infine il tool si prepara per l’installazione vera e propria:

iModela Software install Controller ready tocliccando su “Install” parte l’installazione:

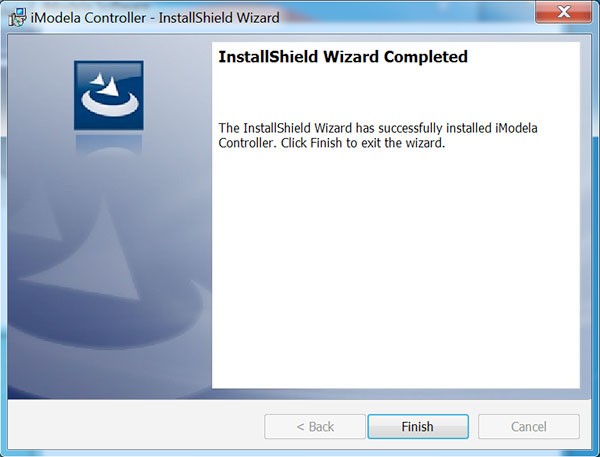

iModela Software installed Controller



hai terminato l’installazione dell’iModela Controller e puoi terminare con l’installazione dei driver per la iModela:

iModela sw install Menu

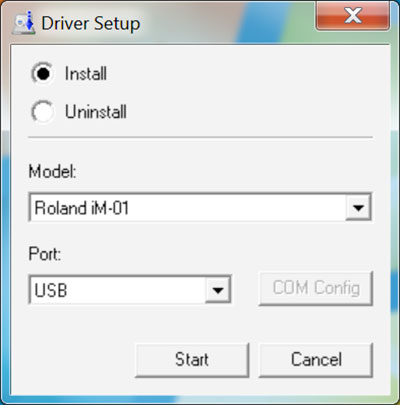

cliccando su “Install” in corrispondenza dell’iModela Driver parte la schermata di scelta di installazione dei driver:

iModela Software install Driver setup

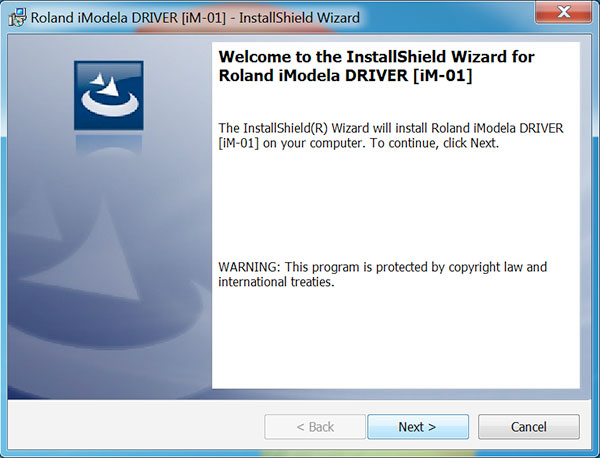

lascia selezionata la voce Install, il model e la port, clicca solo su “Start” e ti si presenta la schermata di benvenuto:

iModela Software install Driver welcome

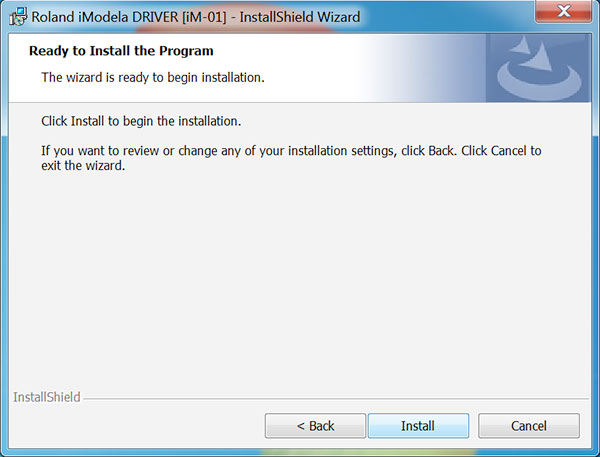

cliccando su “Next” si presenta la seguente:

iModela Software install Driver ready to

al click su “Install” ti viene richiesta l’approvazione in quanto i driver sono parti importanti del sistema operativo e possono danneggiare il sistema operativo stesso, per cui ti viene richiesto di approvare esplicitamente la loro installazione:

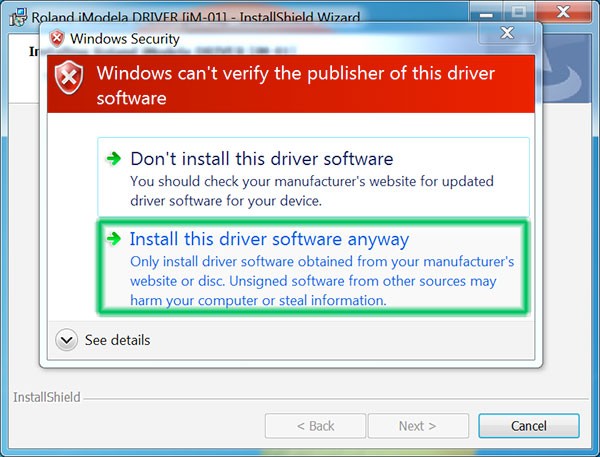

iModela Software install Driver accept

cliccando sul secondo box, quello che ho cerchiato in verde, l’installazione parte e giunge al termine:

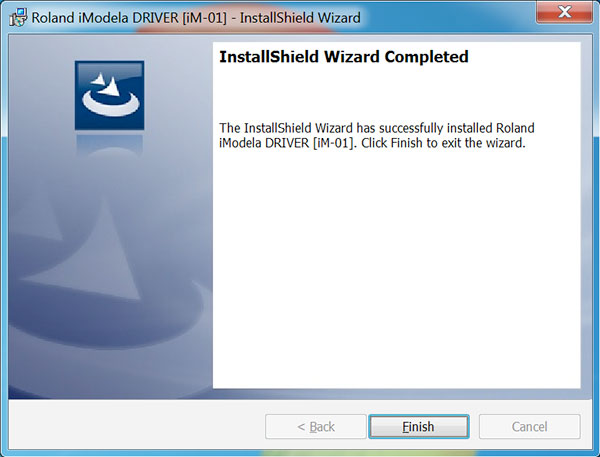

iModela Software installed Driver

Complimenti hai ultimato l’installazione delle componenti software necessarie ad incidere il tuo prossimo PCB.

Nei prossimi articoli proveremo la realizzazione del PCB.
