Gantry plate delta 3d print

Nel weekend ho realizzato i nuovi carrelli da abbinare alla gantry plate delta 3d print e li ho stampati.

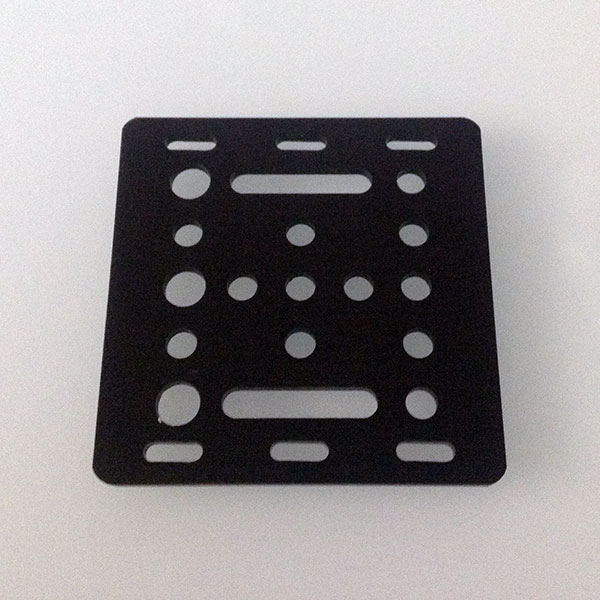

openbuilds gantry plate v2 components

Partendo dal disegno riprodotto della gantry plate di cui hai letto qualche settimana fa ho deciso di ridisegnare il nuovo carrello per kossel k250 v-slot 3d print partendo dal file STL originale:

kossel k250 carriage stl

a cui ho eliminato la parte a sostegno delle ruote scanalate ( wheel )con cui si muove lungo gli assi V-Slot per sostituirli con qualcosa di compatibile con la nuova piastra:

openbuilds gantry plate v2 delta carriage transition

ho quindi aggiunto il blocco derivato dal disegno della gantry plate delta 3d print:

openbuilds gantry plate v2 delta carriage

a cui ho aggiunto:

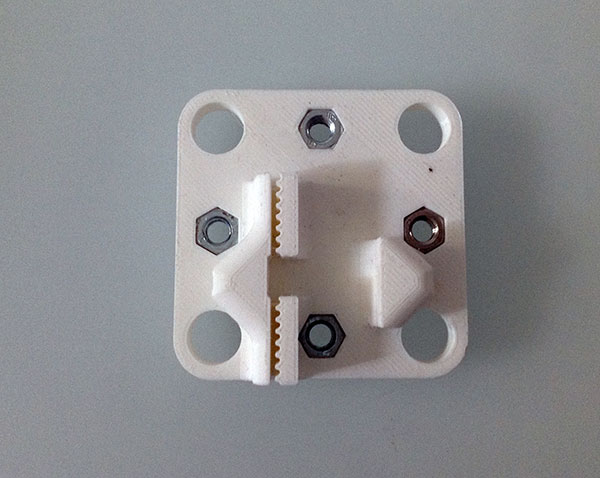

  1. n.4 fori di diametro 10mm per il passaggio delle viti che bloccano le ruote scanalate;
  2. n.4 fori diametro 5mm per il fissaggio alla gantry plate delta 3d print;
  3. n.4 sedi per dadi da 5mm per le viti relative al punto 2;
  4. n.1 foro trasversale, lato alto, in cui fissare una vite M3 per la regolazione dell’endstop;

L’altezza della base è data dall’altezza della parte eliminata dal disegno originale meno lo spessore della gantry plate openbuids a cui il carrello dovrà essere fissato in modo da non sconvolgere le misure ed il funzionamento del progetto originale ma solo adattarvi una struttura più stabile riducendo il gioco meccanico causato dal PLA dopo ore di utilizzo.

Montaggio della gantry plate delta 3d print

dopo la stampa del nuovo carrello della kossel k250 3D printer mi sono procurato gli attrezzi ed i componenti necessari ed ho iniziato il montaggio:

openbuilds gantry plate v2 components

nota che una delle ruote scanalate non è montata, in realtà dal kit della openbuilds nessuna wheel è montata, ho volutamente lasciato smontata la ruota a cui ho sostituito il distanziale con un dado eccentrico, necessario per regolare l’aderenza della openbuilds gantry plate al v-slot 20×20:

Gli attrezzi necessari al montaggio:

openbuilds gantry plate v2 tools

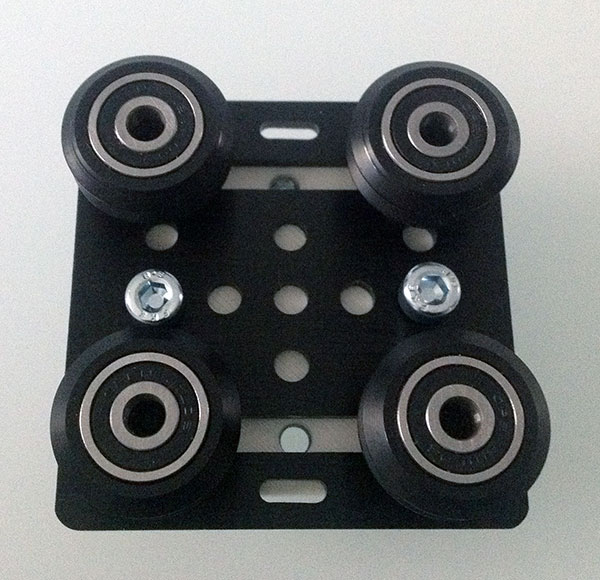

concentrandoti sulle ruote scanalate vedi che tre sono formate dalla parte platica, 2 cuscinetti, un distanziale, una rondella, un dado con frenafiletto:

openbuilds gantry plate v2 single wheel

ed una al posto del distanziale, che è compreso nel kit della ruota, lo devi sostiture con un dado eccentrico, acquistato separatamente:

gantry plate delta 3d print v2 umounted wheel

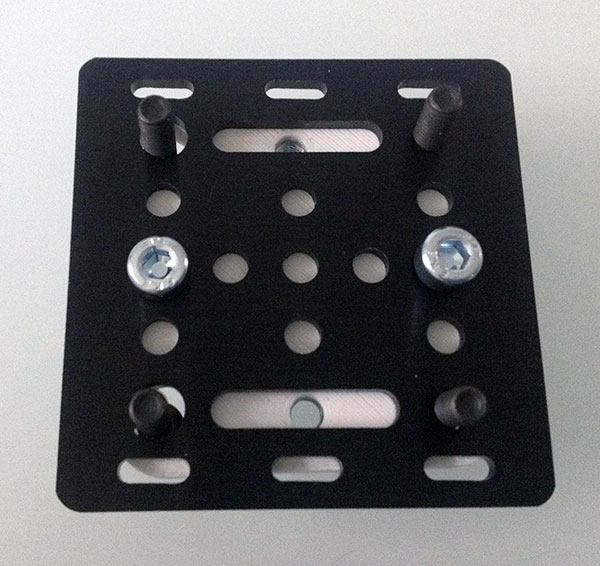

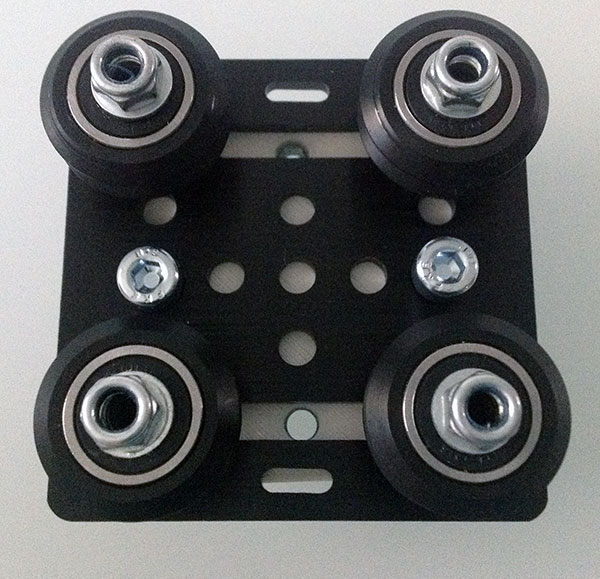

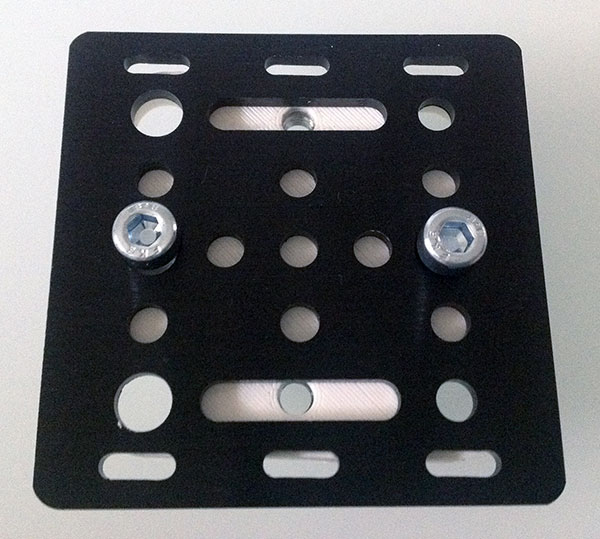

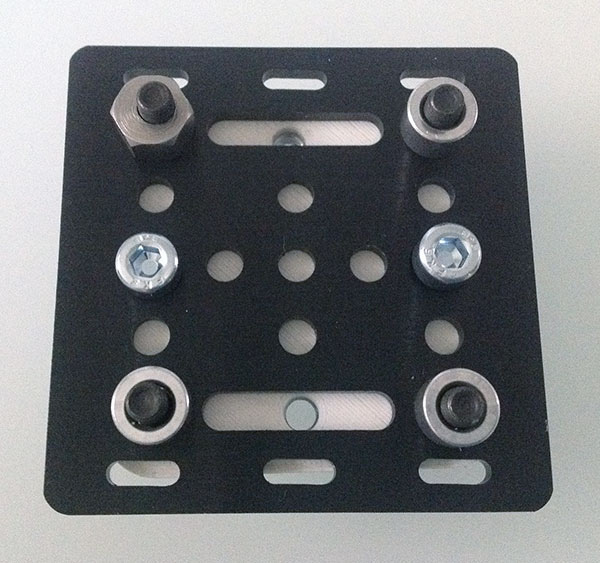

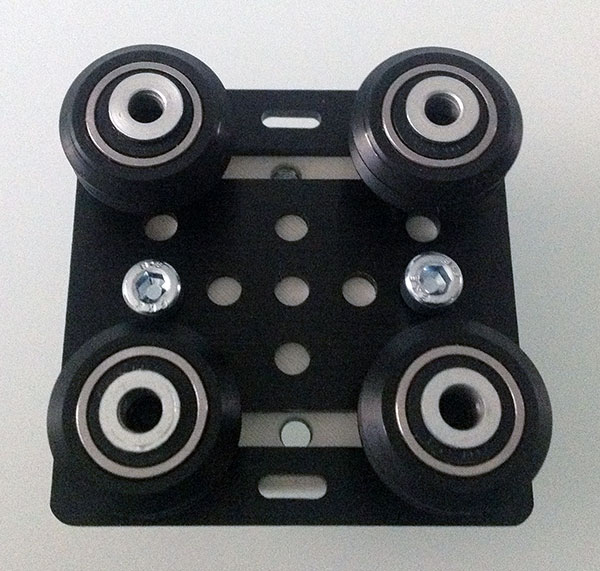

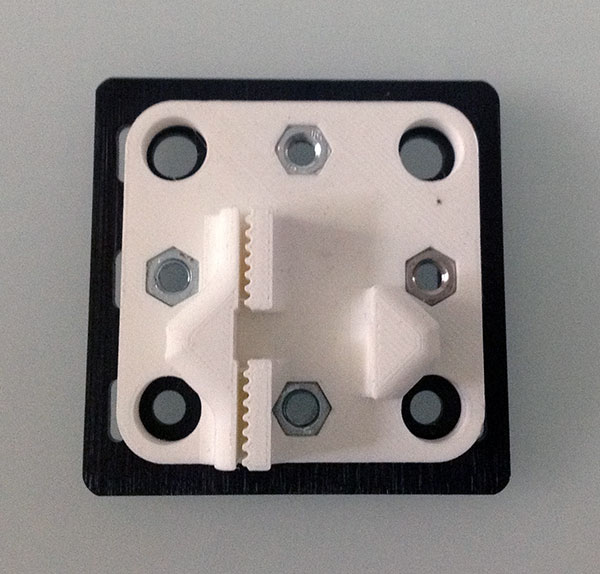

I passaggi del montaggio del carrello sullagantry plate delta 3d print sono semplici e li ho organizzati nella successiva sequenza:

altro particolare su cui ti invito a soffermarti è una vite che adatta la filettatira M5 ad una M3, fatto realizzare al tornio da un amico per poter adattare la vite M3 che userò in una futura evoluzione della 3D Delta Kossel K250:

openbuilds gantry plate v2 viti bowden

Il prossimo passo sarà montare il carrello  e la gantry plate delta 3d print sulla Delta Kossel, regolare la vite eccentrica per far aderire le ruote scanalate alla v-slot 20×20 e montare traxxas e cinglia per il movimento .. nei prossimi giorni procederò ad eseguire tale montaggio e mostrati il risultato.
