G64128 Arduino Mega

Alessandro, un appassionato Arduino mi ha scritto qualche settimana fa a proposito del G64128 Arduino Mega.

G64128 DataSheet

Dopo aver realizzato il progetto descritto in questo articolo si è acceorto che il contrasto sul suo modello di LCD Grafico era troppo elevato ed ha sperimentato, come fa un vero Makers, come ottenere un contrasto migliore e poter utilizzare il suo Display Grafico G64128 Arduino Mega e la Libreria Grafica GLCD forita con L’IDE Arduino.

Schema di collegamento del G64128 Arduino Mega

Come puoi leggere sul sito del produttore del display esistono per il G64128 diverse versioni, controlla la tua versione e verifica che sia compatibile con lo schema proposto prima di eseguire i collegamenti.

Alessandro ha voluto condividere il suo risultato e lo schema dei collegamenti che presenta alcune differenze rispetto a quello da me realizzato.

Tali differenze ti permettono di gestire, su questo modello di LCD,  il contrasto in modo migliore e di far funzionare il display G64128 Arduino Mega anche con la Mega2560:

G64128 Arduino Mega

Nello schema si vede chiaramente che il potenziometro è collegato in modo che un terminale esterno sia connesso a Gnd ( negativo ) mantre l’altro estremo sia collegato al pin Vout del display; infine il pin centrale del potenziometro è collegato al pin V0 del display.

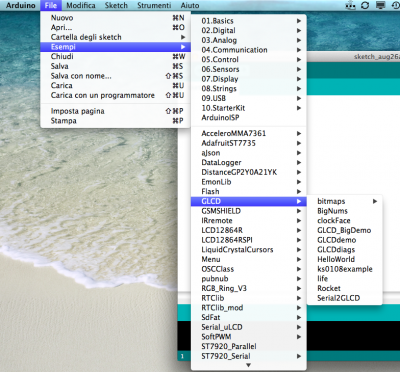

In questo modo con le Librerie GLCD che trovi già nell’IDE Arduino:

G64128 Library GLCD

puoi iniziare subito ad utilizzare il tuo G64128 Arduino Mega.

Buona sperimentazione !!!

Cortesemente, prima di inserire i commenti leggi il regolamento

Permanent link to this article: http://www.mauroalfieri.it/elettronica/g64128-arduino-mega.html

4 comments

Skip to comment form

    • alessandro on 9 marzo 2014 at 12:06
    • Reply

    Salve sto incominciando ad usare arduino mega e tra i vari progetti ho provato ad usare un lcd grafico 128 x 64 con il suo progetto pubblicato ma ingnorantemente negli esempi in libreria non trovo GLCD mi scusi devo scaricare un programmatore particolare ?

    1. Ciao Alessandro, siamo tutti ignoranti su un argomento fino a che non ci viene spiegato, ecco perché io scrivo i miei esperimenti.
      La GLCD devi scaricarla online, non é di default nell’IDE Arduino, cercala sul web o GitHub

    • Domenico Traina on 20 agosto 2016 at 15:59
    • Reply

    Salve,
    C’è un modo per potere utilizzare la GLCD facendo una connessione I2C o SPI?

    1. Ciao Domenico,
      alcuni Lcd Grafici hanno una modalità seriale che impegna meno pin di quelli utilizzati nella connessione parallela a 4 o 8 bit.
      Ho scritto alcuni articoli su tali display che trovi nel blog.
