Flat Micro SD Holder

Flat Micro SD Holder è un supporto a tutti i progetti con le tue installazioni di Raspberry Pi.

Flat Micro SD Holder

In questi giorni hai letto molti articoli sulla RPi Zero W e con la Raspberry Pi 3, altri li leggerai a breve, che richiedono un Flat Micro SD Holder.

Realizza il flat micro SD holder

Il progetto originale è stato condiviso su thingiverse con licenza CC

Flat SD Card Holder

per cui ho potuto prelevare i file stl ed editarli con OpenScad.

La modifica consiste nell’eliminazione di una fila di SD Card e la sostituzione con 6 slot per micro sd più utili nel caso di Raspberry Pi 3 e RPi Zero.

La modifica ha richiesto anche il cambio del nome in “Flat Micro SD Holder”.

Ho pubblicato il progetto qui: https://www.thingiverse.com/thing:2411078 condividendolo con la medesima licenza del progetto originale.

Flat Micro SD Holder in OpenSCAD

OpenSCAD è un ottimo programma sia per l’editing dei tuoi modelli 3D sia per l’editing di file STL:

Flat Micro SD Holder internal

puoi leggere nel file sorgente della rielaborazione:

Flat Micro SD Holder code

l’utilizzo della struttura for per creare sia i 6 slot per le micro sd, sia per le etichette:

Flat Micro SD Holder label

Una delle implementazioni che ho aggiunto è stata quella di sfruttare lo spazio tra le micro sd e le sd card per aggiungere 6 spazi rettangolari in cui puoi inserire delle etichette.

Su ciascuna etichetta puoi scrivere il contenuto della micro sd corrispondente.

Il risultato dopo la stampa 3D

Per stampare il Flat Micro SD Holder ho utilizzato la mia Delta Kossel K250 e con circa 40 in di stampa ottieni:

Flat Micro SD Holder both

il flat micro sd holder composto dai due componenti, l’holder:

Holder Micro SD

e la cover in cui alloggerai l’holder dopo averlo riempito con le micro sd:

Holder Micro SD cover

Il risultato finale, anche se non ho tutte le micro sd per riempire il flat micro sd holder:

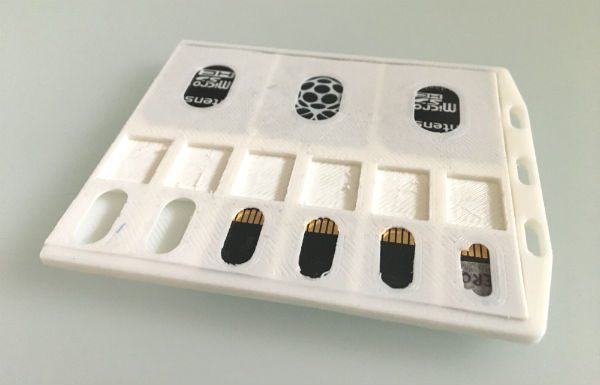

Holder Micro SD mounted

Se hai delle modifiche interessanti da proporre non dimenticarti che puoi riprendere il mio progetto o quello originale e generare i tuoi file.

Ricordati di condividere nuovamente le modifiche e contribuire.
