Easter egg infinity mirror plexyglass mount

Monta l’Easter egg infinity mirror plexyglass così potrai ultimarlo con il circuito e la programmazione.

easter egg infinity mirror frame step height

Questo articolo segue l’articolo “Easter egg infinity mirror taglio ” di venerdì 14 aprile con gli auguri di buona pasqua 2017.

Fori di montaggio dell’Easter egg infinity mirror plexyglass

per eseguire correttamente il montaggio dell’Easter egg infinity mirror plexyglass è necessario praticare dei fori, io suggerisco 4 fori, che userai per fissare tutti gli strati dell’infinity mirror:

easter egg infinity mirror plexyglass internal block

il primo passo è bloccare tutti gli strati interni tra loro in modo che siano fissi e non si muovano durante la foratura, io ho utilizzato del nastro di carta, su cui puoi disegnare i punti di foratura.

Ecco un ingrandimento dei 4 punti su cui praticare i fori:

easter egg infinity mirror holes

e procedi alla foratura strato dopo strato, prima con una pinta da 2mm, userai viti M2:

easter egg infinity mirror holes 2mm

e successivamente solo sul primo strato pratica 1/2 foro con ua punta da 4.5 mm:

easter egg infinity mirror holes 5mm

siccome il bordo dell’easter egg infinity mirror plexyglass è di soli 5mm capirai che la precisione è fondamentale per non compromettere il progetto.

Montaggio dell’easter egg infinity mirror plexyglass

Inizia il montaggio con lo strato di plexyglass che userai come copertura anteriore del tuo easter egg infinity mirror plexyglass il cui lato anteriore presenta una cornice che avrai precedentemente realizzato con della vernice nera:

easter egg infinity mirror frame step one

elimina la pellicola dal retro del plexyglass:

easter egg infinity mirror frame step two

e procedi a spruzzare acqua sulla superficie sia per eliminare l’elettricità statica dovuta all’eliminazione della pellicola sia per favorire il posizionamento della pellicola a specchio:

easter egg infinity mirror frame step three

e procedi ad applicare la pellicola eliminando, con una spatola in gomma, le bolle d’acqua e d’aria che si formano sotto, posizionando la pellicola adesiva al meglio.

Procedi poi a rimuovere la pellicola in eccesso con un taglierino:

easter egg infinity mirror frame step four

Posiziona il primo strato interno di plexyglass sul lato in cui hai applicato la pellicola, fissalo con dei morsetti per tener fermi i due strati tra loro e procedi con la prima fase di incollaggio:

easter egg infinity mirror frame step five



E’ ora di posizionare gli altri strati interni sovrapponendoli al plexy a specchio.

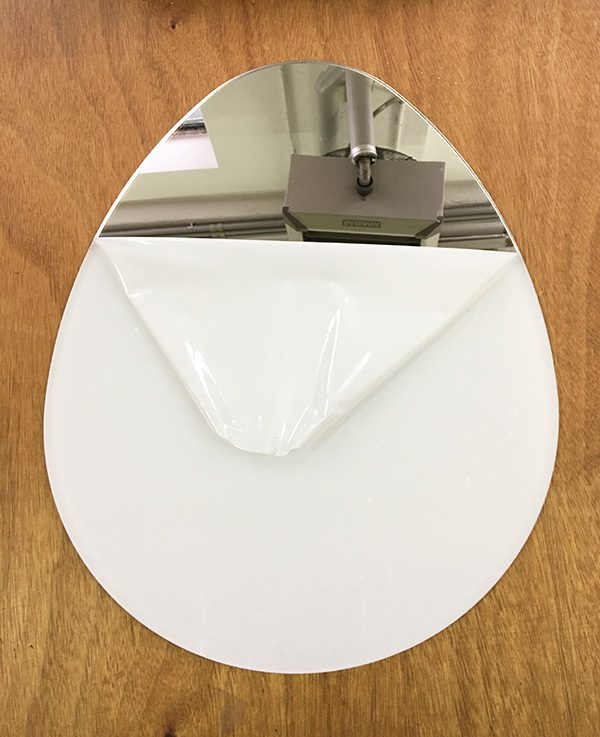

Togli la pellicola dal plexyglass specchio:

easter egg infinity mirror frame step seven

e applica gli strati uno sull’altro incollandoli tra loro con dell’apposita colla e osservando che il foro destinato ad ospitare il circuito si trovi dal medesimo lato:

easter egg infinity mirror frame step height

Nel prossimo articolo realizzerai il circuito e lo sketch da montare nel tuo easter egg infinity mirror plexyglass.
