Bluetooth Low Energy Shield led pwm

Il Bluetooth Low Energy Shield led è un esempio di utilizzo della Bleshield con 3 led controllati in PWM via Bluetooth dal tuo smartphone.

Bluetooth Low Energy Shield led pwm

Usando l’App per smartphone di cui hai letto in questo articolo potrai anche controllare i led con la modalità pwm per ottenere luci regolabili in intensità dal tuo smartphone.

Collegamento della Bluetooth Low Energy Shield led pwm

Il collegamento dei led è oramai una banalità per te perché in tantissimi articoli hai letto come collegare un led; l’unico accorgimento che devi avere è per il controllo pwm in quanto sai che i soli pin in grado di generare segnali di tipo pwm sono i pin 3,5,6,9,10 ed 11 di arduino, almeno in modo nativo e senza trucchi software.

La Bluetooth Low Energy Shield usa per la comunicazione Bluetooth i pin 8,9,10,11,12,13 per cui sono destinati ad altro, di questi i pin 8 e 9 possono essere spostati per recuperare il pin 9 come pin pwm tuttavia per raggiungere l’obiettivo dimostrativo puoi fare a meno del pin 9 come pwm e usare i soli pin 3,5 e 6 per collegare a ciascun pin un led:

Bluetooth Low Energy Shield pin

lato breadboard i 3 led li ho collegati in modo che la resistenza sia collegata sul pin negativo per risparmiare il numero di resistenze da 3 ad 1:

Bluetooth Low Energy Shield led collegati

Lo sketch

Lo sketch che ho utilizzato per questo tutorial sulla Bluetooth Low Energy Shield led pwm è il medesimo dell’articolo Bluetooth Low Energy Shield – Bleshield che è presente sul sito del produttore della shield tra gli esempi.

Nel precedente articolo dedicato a questa shield ho analizzato linea per linea per comprendere come possa comunicare l’App per iPhone o Android con la Bluetooth Low Energy Shield led pwm per controllare l’accensione dei led in dissolvenza.

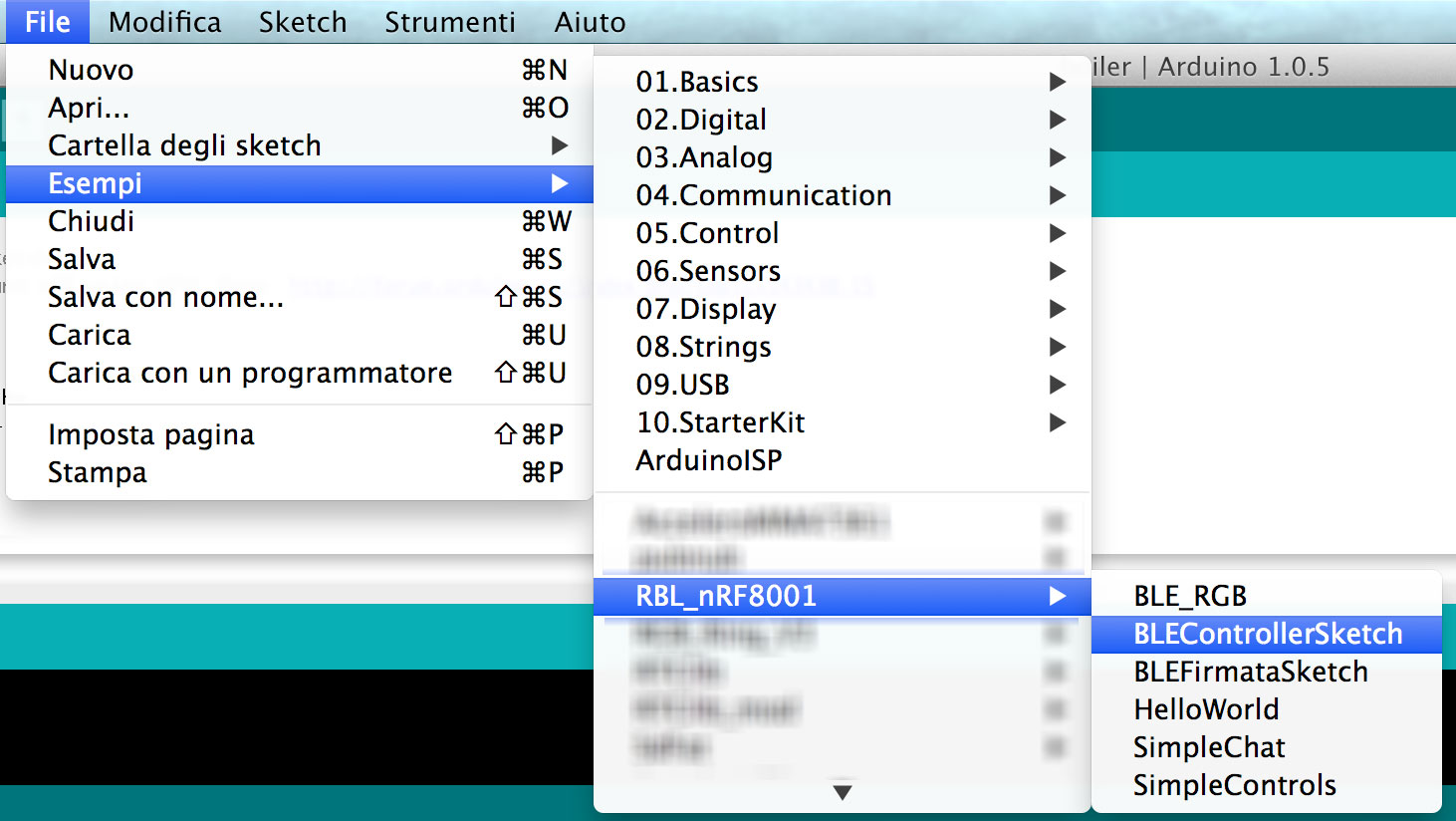

Bluetooth Low Energy Shield led sketch

Il video Bluetooth Low Energy Shield led pwm

Buon progetto !!!
