Adaptive gripper 3D printed

Ti ha incuriosito il mio articolo dedicato all’Adaptive gripper 3D printed ? Ha generato in te la curiosità ed il desiderio di realizzartene uno?

adaptive gripper 3d printed completed picture start

Accontentato !!! Oggi ti mostrerò come puoi realizzarti il tuo adaptive gripper 3D printed con l’uso di una stampante 3D e la forza della condivisione.

Inizio subito dal video di montaggio:

La condivisione è futuro

L’ultima informazione che hai letto nell’articolo “Adaptive Gripper” si riferiva al progetto “Tri_Max_Gripper” di Chiprobot:

Fonte: Thingiverse

il cui lavoro è fondamentale per realizzare l’adaptive gripper 3D printed.

La forza della condivisione, che da sempre sostengo, puoi leggerlo anche nello slogan del blog di George Bernard Shaw, è sempre stupefacente.

L’esempio dell’adaptive gripper 3D printed è eclatante: grazie al lavoro di Chiprobot che dopo averlo disegnato e realizzato per se ha deciso di mettere i file in condivisione.

In questo modo puoi realizzare il medesimo oggetto con la tua stampante 3D senza doverlo ridisegnare.

Non avrei rispettato la mia propensione alla condivisione e le regole in cui credo dell’open hardware senza contribuire al progetto.

Ho eseguito delle modifiche per adattare il progetto al mio specifico uso ed ho condiviso la modifica nuovamente; in risposta Chiprobot:

chiprobot response

ringrazia pubblicamente.

Adaptive gripper 3D printed modificato per nema 17

La modifica che ho apportato ( puoi vedere le modifiche qui ) alla versione originale dell’adaptive gripper 3D printed è sostanzialmente la possibilità di aggiungerci un motore nama 17 ed un perno M5:

adaptive gripper 3D printed completed

il primo passo è stato importare i files STL del progetto Tri_Max_Gripper in openScad:

  • Front_Actuator_Holder_Blue.stl
  • Support_beam_000_red.stl
  • Appendage_000_Yellow.stl

e disegnare i componenti mancanti:

  • il corpo cilindrico in blu
  • il connettore per nema 17
  • il supporto a cui collegare le dita dell’adaptive gripper 3D printed

Puoi scaricare i file modificati e quelli ripresi dal progetto originale qui: thingiverse.com 2316823

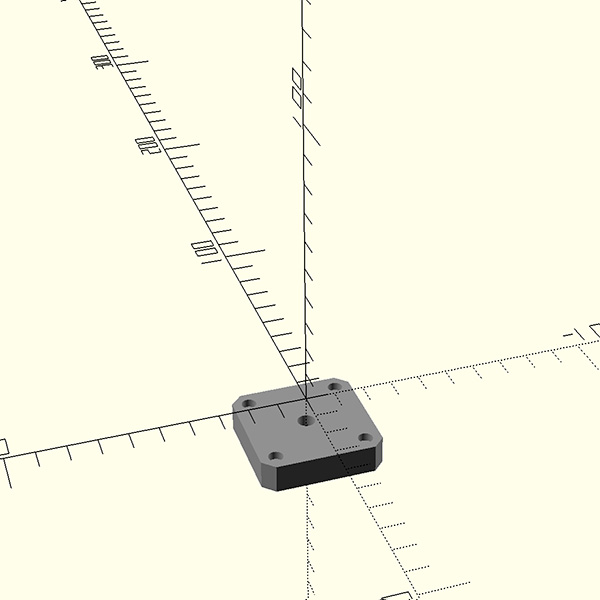

Inizio con il blocco nema 17 che ho riprodotto partendo dalle misure standard di questo tipo di motore:

adaptive gripper 3D printed nema mount block

successivamente ho ridisegnato il supporto a cui sono connesse le “dita” in modo che potesse ospitare un dado M5 standard ed avesse un foro da 5.5mm per inserire la vite:

adaptive gripper 3D printed finger connections

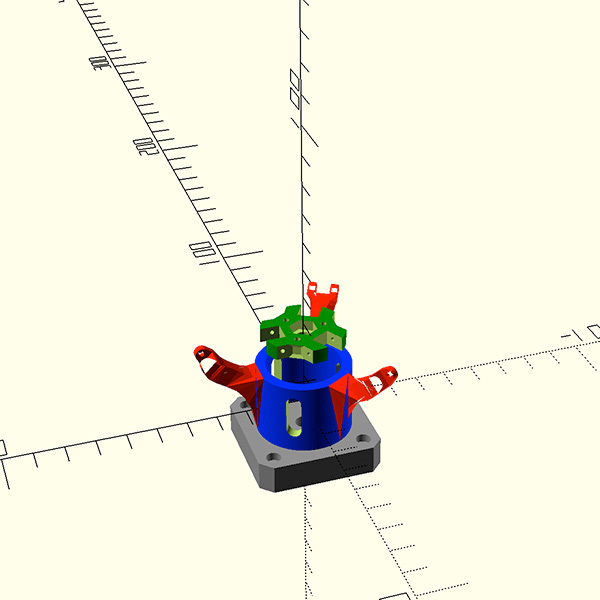

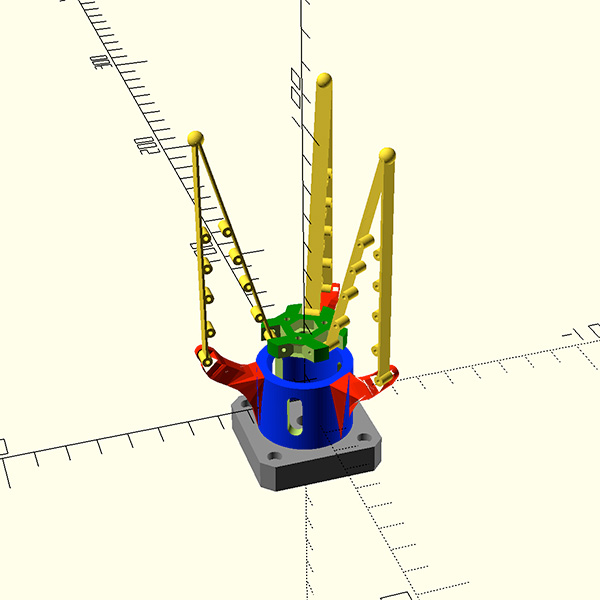

ho verificato che ciascun componente fosse correttamente posizionato al fine di verificare la fattibilità del progetto prima di stamparlo. Ecco i passaggi:

in cui puoi notare il montaggio virtuale dell’adaptive gripper 3D printed prima di passare alal fase di stampa e di montaggio.

Al termine del montaggio, che puoi seguire nel video:

otterrai la tua versione controllabile con un nema 17:

adaptive gripper 3d printed completed picture side

e con arduino o altro micro controllore.
