3D supports neopixel model

3D supports neopixel model è una componente della realizzazione del tuo Albero di Natale Neopixel 2017.

3D supports neopixel model front

Se hai seguito i precedenti articoli hai già realizzato:

ed è giunto il momento di assemblare il tuo albero per il Natale 2017 oramai alle porte.

Montati tutti i supporti a croce sul sostegno centrale dell’albero hai ottenuto una struttura simile a questa:

christmas tree lasecutted

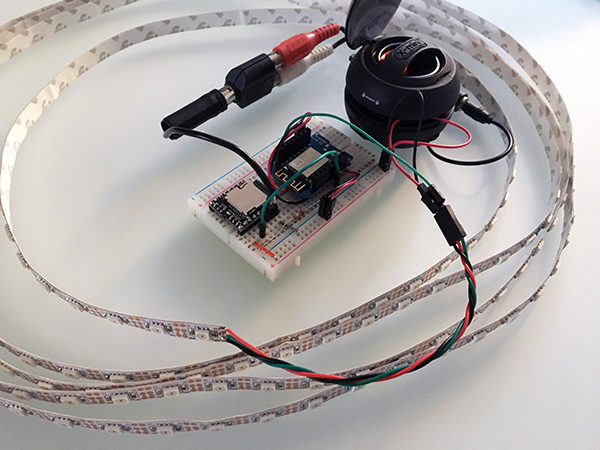

su cui vorrai bloccare in qualche modo la tua strip neopixel WS2812B:

3D supports neopixel model front wemos music light

per ottenere l’effetto “albero di natale” vero e roprio 🙂

Realizza i 3D supports neopixel model

per sostenere la neopixel strip ed allo stesso tempo permetterti di riutilizzarla anche in altri progetti .. dopo natale .. la colla non è la soluzione ideale, ti servono dei 3D supports neopixel:

3D supports neopixel printed support

che puoi realizzare con una stampante 3D partendo dal modello realizzato con il tuo sw di modellazione 3D preferito.

Per realizzare i miei 3D supports neopixel ho usato openSCAD che in questi casi offre due vantaggi:

  • semplicità di realizzazione del modello con poche righe di codice
  • parametrizzazione del modello

sopratutto il secondo vantaggio è comodo se usi del compensato di spessore superiore o la striscia di led è differente da quella mostrata nell’esempio.

Ecco l’intero progetto condiviso su Thinghiverse che puoi liberamente scaricare e utilizzare.

Codice per la realizzazione del 3D supports neopixel

il codice per realizzare il modello dei 3D supports neopixel che ho scritto è semplice e non necessita di molte spiegazioni:

3D supports neopixel openscad

come vedi si tratta di cubi composti a formare sia la parte di fissaggio al legno della struttura sia l’asola per inserire la strip neopixel.

La  linea 01 è quella in cui puoi personalizzare la dimensione della tua striscia led, nel mio caso è 1cm quindi il valore impostato è 10.

Stampa 28 3D supports neopixel model

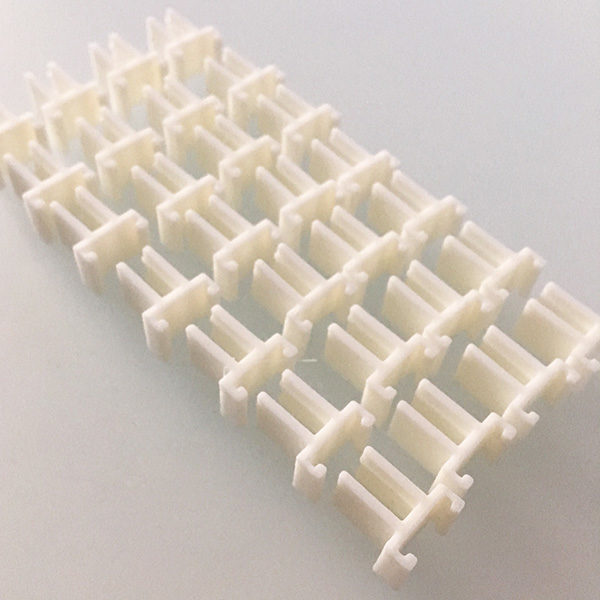

Stampa i 3D supports neopixel, io ho scelto il bianco come colore non invasivo, e preparati a montarli sulla struttura in legno che hai già tagliato a laser e montato:

3D supports neopixel 28 supports

Procedi al montaggio di ciascun supporto sul suo ramo 🙂

3D supports neopixel mounted

ottenendo una struttura finale come la seguente:

3D supports neopixel tree

a cui andrai ad avvolgere la striscia da 4,2m di neopixel.

Calcola la lunghezza della striscia di led neopixel

Per calcolare la lunghezza della striscia devi partire dalla spirale che hai disegnato:

spiral christmas tree 2D costrizione

e che hai utilizzato per realizzare i supporti, o rami, del tuo christmas tree:

spiral christmas tree 2D branches

Poiché la spirale è stata realizzata con dei semicerchi di raggio incrementale di 20mm ( 2cm ) ho seguito una semplice formula: calcolare tutti i perimetri delle circonferenze dividendoli a metà.

Questa tecnica ti permette facilmente di definire la lunghezza della spirale partendo dalla formula della circonferenza:

spiral christmas tree excel

in particolare la formula nella cella B6 è quella che ho utilizzato per calcolare la lunghezza della strip led.

Buon Natale !!!
